14.9. Проверка исправности функционирования и замена выключателей панели приборов
|
Рассматриваемые в настоящем
Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении
каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов
отключайте SRS (см. Подушки безопасности - общая информация). Не производите проверку моделей SRS при
помощи любого типа диагностического оборудования.
|
Выключатель активации темпостата
Проверка
|
|
1. Для проверки выключатель необходимо снять с автомобиля
(см. параграф 1, Замена).
2. При помощи или оборудованной индивидуальным источником питания
лампы-пробника проверьте наличие проводимости между клеммами выключателя
в обоих его положениях (см. таблицу ниже). В случае необходимости
замените выключатель.
|
|
Карта состояний выключателя активации темпостата
|
|
|
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ
|
НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
|
|
Вкл. (ON)
|
|
|
Civic
|
2 и 3
|
|
Integra
|
1 и 2
|
|
Выкл. (OFF) (проверка лампы)
|
|
|
Civic
|
1 и 2; 4 и 5
|
|
Integra
|
2 и 3; 4 и 5
|
Замена
|
|
|

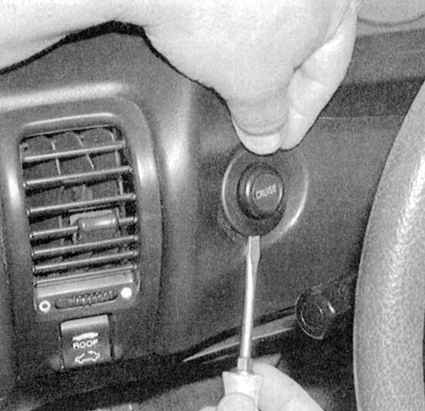

1. Подденьте выключатель маленькой
отверткой и извлеките его из панели приборов (см. сопроводительную
иллюстрацию). Рассоедините электрический разъем.
|
2. Установка производится в обратном порядке.
|
|
Выключатель активации обогрева заднего стекла
Проверка
|
|
1. Снимите выключатель с панели приборов (см. ниже
параграф 1, Замена).
|
|
2. На моделях Civic в цепь
выключателя включен таймер, что требует особого метода проведения
проверки. В случае нарушения исправности функционирования
обогревателя включите зажигание (двигатель не запускайте),
затем подключите положительный щуп вольтметра к клемме № 1
разъема жгута электропроводки выключателя, отрицательный щуп
подсоедините к клемме № 4 (см. сопроводительную иллюстрацию).
Прибор должен зарегистрировать напряжение батареи, в противном
случае проверьте состояние электропроводки и предохранителя
цепи.
|
3. Если напряжение батареи имеет место, установите между клеммами
№№ 1 и 4 провод-перемычку. Если теперь обогреватель сработает, замените
выключатель, в противном проверьте состояние реле обогревателя (см.
Реле - общая информация и проверка исправности функционирования) с соответствующей цепью.
|
4. На моделях Integra при помощи
омметра или оборудованной индивидуальным источником питания
лампы-пробника проверьте наличие проводимости между клеммами
выключателя (см. сопроводительную иллюстрацию и таблицу ниже).
При отрицательных результатах проверки замените выключатель.
|
|
|
Карта состояний выключателя активации обогрева заднего стекла
(модели Integra)
Карта состояний выключателя активации обогрева заднего стекла (модели
Integra)
|
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ
|
НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
|
|
Вкл. (ON)
| 4 и 6
|
|
Выкл. (OFF) (проверка лампы)
|
1 и 3; 2и 5
|
Замена
|
|
|

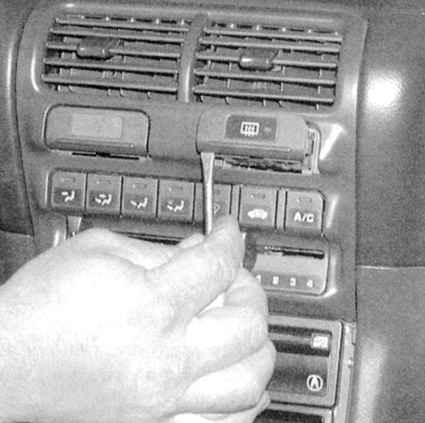

1. Поддев отверткой, аккуратно
извлеките выключатель из панели приборов автомобиля (см. сопроводительную
иллюстрацию). Рассоедините электрический разъем.
|
2. Установка производится в обратном порядке.
|
|
Выключатель подсветки панели приборов и ходовых огней
Проверка
|
|
1. Снимите выключатель с панели приборов автомобиля
(см. ниже параграф 1, Замена).
2. В цепь выключателя включен контур управления, поэтому проверка
производится особым методом. В ходе проверки каждый контур тестируется
в индивидуальном порядке. Если исправность функционирования системы
нарушена, однако неисправностей в контурах не обнаружено, следовательно,
скорее всего поврежден выключатель. проверьте состояние клемм выключателя.
В случае необходимости зачистите окисленные клеммы, деформированные
выпрямите. В случае необходимости замените выключатель.
|
3. Подсоедините омметр между
клеммой № 2 разъема жгута электропроводки выключателя и массой
шасси (см. сопроводительную иллюстрацию). Проводимость должна
иметь место, в противном случае проверьте цепь на обрыв и
надежность крепления клеммных соединений.
|
4. При включенных головных фарах подсоедините вольтметр между клеммой № 1
и массой. Если напряжение батареи отсутствует, проверьте состояние
компонентов цепи на участке до расположенного под панелью приборов
монтажного блока и до комбинированного переключателя.
5. При включенных головных фарах установите провод-перемычку между
клеммой № 3 и массой шасси. Подсветка панели приборов должна включиться
на максимальную яркость.
6. Если соединительная электропроводка в порядке, замените выключатель.
|
|
Замена
|
|
|

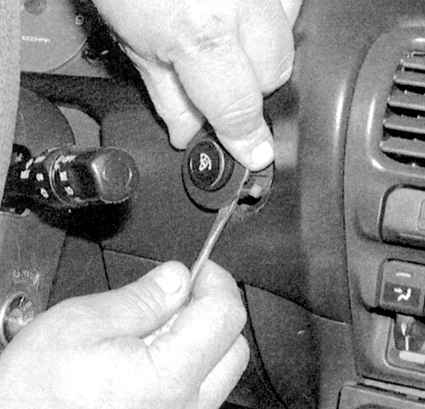

1. Аккуратно поддев отверткой,
высвободите выключатель из панели приборов автомобиля (см.
сопроводительную иллюстрацию). Рассоедините электрический
разъем.
|
2. Установка производится в обратном порядке.
|
|
|
