14.20. Проверка исправности функционирования и замена рожка клаксонаПроверка
|
В первую очередь всегда
проверяйте состояние предохранителя.
|
|
|
1. Отсоедините от рожка клаксона электропроводку.
2. Для проверки исправности функционирования рожка подайте на одну
из его клемм напряжение батареи. Вторую клемму заземлите (воспользуйтесь
проводами-перемычками). Если рожок не издает звукового сигнала, замените
его.
|

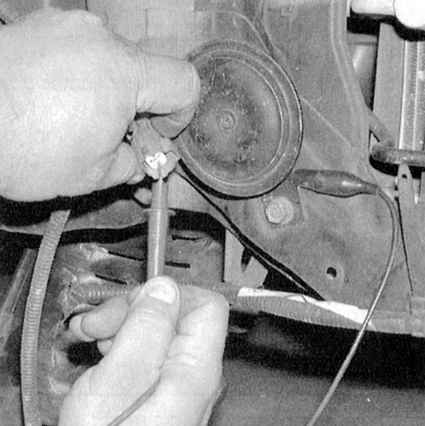

3. При исправном звучании клаксона
проверьте наличие напряжения на разъеме рожка при выжатой
кнопке управления (см. сопроводительную иллюстрацию). Если
напряжение имеет место, проверьте состояние заземления.
|
4. Если напряжение отсутствует, проверьте реле (см. Реле - общая информация и проверка исправности функционирования).
5. Если реле в порядке, проверьте исправность подачи питания на реле
мощности. Также проверьте подачу питания на контур управления. При
нарушении подачи питания в какой-либо из контуров проверьте состояние
электропроводки на участке цепи между реле и монтажным блоком предохранителей.
6. Если напряжение исправно подается в контуры обоих реле, нажмите
кнопку клаксона и проверьте проводимость выключателя на массу. При
отсутствии проводимости проверьте контур на обрыв. Если цепь в порядке,
замените выключатель клаксона.
7. При отсутствии проводимости выключателя проверьте на обрыв и короткое
замыкание цепь на участке между реле и выключателем.
|
|
Замена
|
|
1. С целью обеспечения доступа к рожку снимите локер
левого переднего колеса (см. Главу Кузов).
|

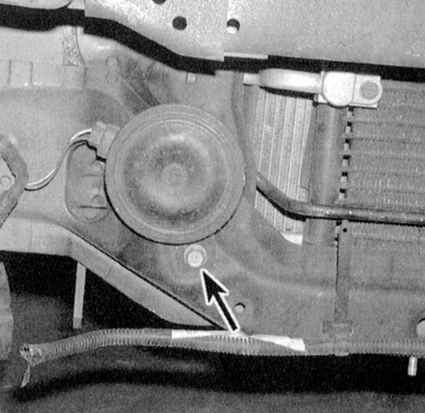

2. Рассоедините электрические
разъемы и выверните болт крепежного кронштейна (см. сопроводительную
иллюстрацию).
|
3. Установка производится в обратном порядке.
|
|
|
|
