4.16. Снятие и установка конденсатора К/В

1. Произведите разрядку системы кондиционирования воздуха в условиях специализированной мастерской.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите расширительный бачок системы охлаждения (см. Раздел Снятие и установка радиатора и расширительного бачка системы охлаждения).
4. Отсоедините электропроводку от вентиляторов систем охлаждения и кондиционирования воздуха (см. Раздел Проверка состояния вентиляторов системы охлаждения и цепей их включения; замена вентиляторов). Снимите радиатор с закрепленными на нем сборками вентиляторов со своими кожухами.

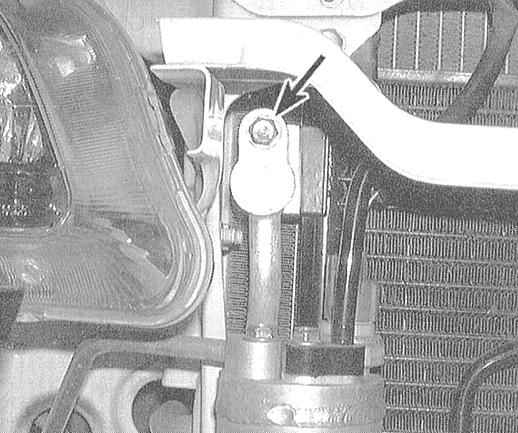

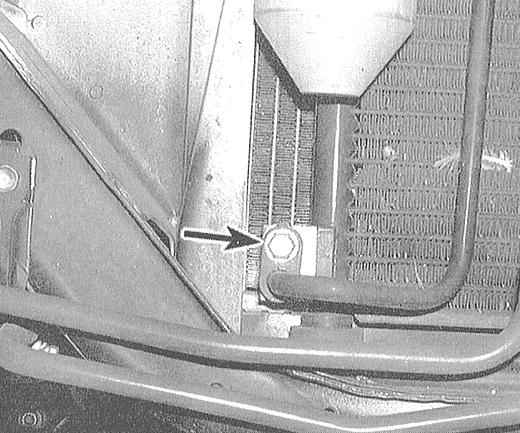

5. Выверните болты и отсоедините от конденсатора конденсирующую и разрядную линии. Сразу же закупорьте открытые концы линий и штуцерных соединений во избежание попадания в систему грязи и влаги.

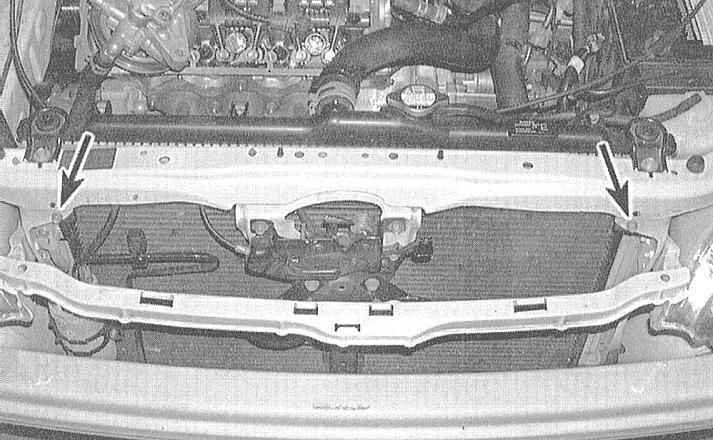

6. Выверните болты крепления конденсатора.

7. Снимите конденсатор.

1. Установка производится в обратном порядке.

Уплотнительные кольца подлежат замене в обязательном порядке (перед установкой слегка смазывайте новые кольца рефрижераторным маслом R-134а).

2. Произведите зарядку системы и проверку ее на утечки в условиях специализированной мастерской. При замене конденсатора долейте в систему около 25 мл рефрижераторного масла.
