4.12. Проверка исправности функционирования и обслуживание систем отопления и кондиционирования воздуха

Система кондиционирования

Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!

При замене компонентов системы кондиционирования воздуха потребуется определенное количество сменного рефрижераторного масла, необходимое для заполнения объема нового узла. Используйте только масло, годное для употребления в системах R-134а (внимательно изучите этикетку на контейнере).

Обслуживание

Перечисленные ниже контрольные проверки должны производиться на регулярной основе с целью поддержания системы кондиционирования воздуха в исправном состоянии:

a) Проверьте состояние ремня привода компрессора. В случае выявления дефектов или признаков износа произведите замену (см. Главу Настройки и текущее обслуживание);
b) Проверьте усилие натяжения приводного ремня, в случае необходимости произведите соответствующую регулировку (см. Главу Настройки и текущее обслуживание);
c) Проверьте шланги рефрижераторного тракта на наличие трещин, вздутий, признаков отвердевания и старения резины. В случае необходимости произведите замену;
d) Проверьте пластины конденсатора на наличие застрявших между ними останков насекомых, старых листьев и прочего мусора. В случае необходимости прочистите зазоры тонкой кисточкой, либо продуйте их сжатым воздухом;
e) Проверьте уровень заряда системы;

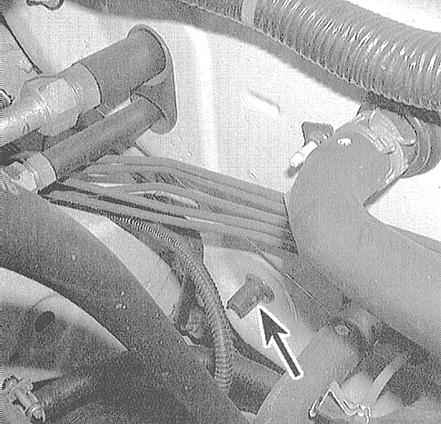

f) При обнаружении потеков воды на ковриках в салоне под панелью приборов снимите дренажную трубку отвода конденсата из кожуха испарителя (расположена в нижнем переднем углу) и куском проволоки проверьте проходимость обоих отверстий.

Система кондиционирования воздуха должна включаться как минимум на 10 минут не реже чем раз в месяц (даже в зимнее время года). Длительное бездействие К/В приводит к отвердеванию и выходу из строя уплотнительных колец и манжет соединительного тракта.

При включении функции удаления продуктов обледенения задействуется компрессор К/В.


В случае нарушений в работе К/В, в первую очередь проверьте исправность функционирования муфты сцепления компрессора (см. Раздел Проверка электрической цепи муфты сцепления компрессора К/В).

Ввиду сложности конструкции системы и необходимости использования специального оборудования, ее обслуживание, глубокая диагностика и восстановительный ремонт лежат вне пределов квалификации среднестатистического механика-любителя и должны производиться в условиях мастерской автосервиса. В компетенцию владельца автомобиля попадают лишь перечисленные ниже в настоящем Разделе простейшие проверки и замены.

Наиболее типичной причиной нарушения исправности функционирования К/В является снижение уровня заряда рефрижераторного масла. Приведенные ниже простейшие проверки позволят быстро выявить признаки снижения уровня хладагента.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Прогрейте двигатель до нормальной рабочей температуры.
2. Включите К/В на максимальную хладопроизводительность. Выберите максимальный скоростной режим вентилятора. Откройте двери, чтобы исключить замкнутую циркуляцию воздуха в салоне.
3. После того, как температура системы достигнет рабочего значения, ощупайте две подсоединенные к испарителю на переборке двигательного отсека трубки.

4. Более тонкая, идущая к испарителю от выходного штуцера конденсатора трубка должна быть на ощупь достаточно холодной. Более толстая трубка, идущая от выпускного штуцера испарителя к назад к компрессору, должна быть еще немного холоднее (на 2 ÷ 6 градусов). Если выпускная трубка на ощупь заметно теплее впускной, следовательно, система нуждается в подзарядке. Введите термометр в выходной воздуховод через центральный дефлектор на панели приборов. При включенном К/В температура выходящего из дефлектора воздуха должна быть на 19 ÷ 22 градуса ниже температуры окружающей среды (вплоть до значения 4.5°С). В очень жаркую погоду (+40°С), допустимо повышение выходной температуры до уровня 15.6 °С, но не более.

5. Если перечисленные в предыдущем параграфе требования не выполняются, значит, система нуждается в зарядке. Для более подробной диагностики состояния системы автомобиль следует отогнать в специализированную мастерскую. Выполнение некоторых бортовых диагностических проверок позволит определить характер повреждений и объем предстоящих восстановительных работ.

Добавление хладагента

 ПОРЯДОК ВЫПОЛНЕНИЯ

Для зарядки системы кондиционирования воздуха рассматриваемых в настоящем Руководстве автомобилей следует использовать только рефрижераторное масло R-134а.

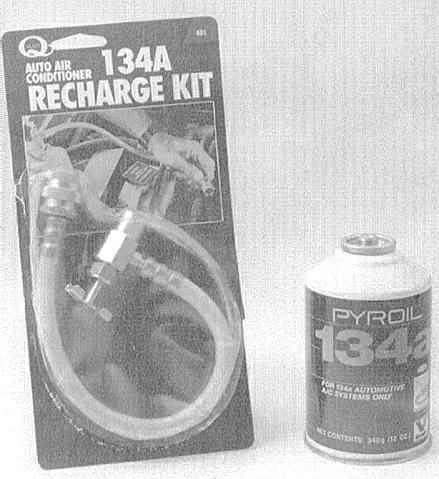

1. Приготовьте стандартный зарядный набор R-134а (спрашивайте в магазинах автомобильных аксессуаров). В состав набора входят баллончик с рефрижераторным маслом, вентильная насадка и отрезок шланга, подсоединяемый между вентилем и штуцером низконапорной части рефрижераторного тракта (см. сопроводительную иллюстрацию). Так как одного баллончика масла может оказаться недостаточно для окончательной зарядки системы, имеет смысл на всякий случай закупить сразу пару. Проследите, чтобы хотя бы в одном из баллончиков масло было подкрашено в красный цвет, что позволит быстро выявить утечки хладагента в случае возникновения таковых.

Ни в коем случае не заправляйте в систему более двух баллончиков хладагента!

2. В соответствии с инструкциями изготовителей подсоедините зарядный набор к системе.

Ни в коем случае не производите попыток подключения набора к штуцеру высоконапорной части тракта! Конструкция штуцерных соединений позволяет произвести подключение набора только к низконапорной части системы.

3. Закройте вентиль на переходной насадке и наверните последнюю на головку баллончика, предварительно удостоверившись в наличии уплотнительного кольца/резиновой прокладки.

Обязательно наденьте защитные очки!

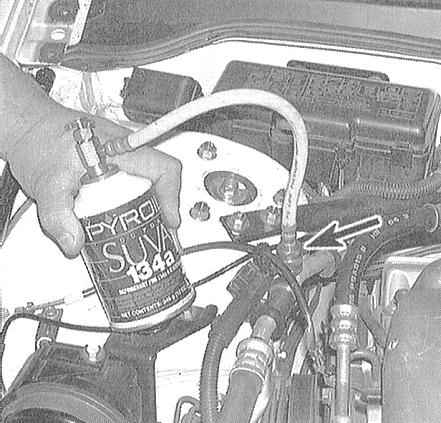

4. Снимите пылезащитный колпачок со штуцера низконапорной части рефрижераторного тракта и подсоедините к нему оборудованный разъемом быстрой стыковки шланг зарядного набора.

5. Прогрейте двигатель и включите К/В. Проследите, чтобы шланг зарядного набора не соприкасался с лопастями вентиляторов систем охлаждения двигателя/кондиционирования воздуха.

Зарядка системы должна производиться при работающем компрессоре. Если муфта сцепления компрессора отключается, систему следует переключить на максимальную хладопроизводительность и открыть все двери салона.

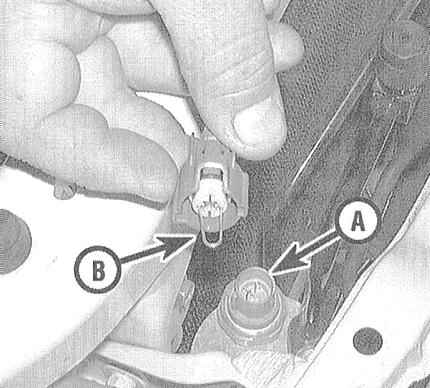

Чтобы компрессор не отключался в процессе зарядки, отсоедините разъем от датчика-выключателя низкого давления (на некоторых моделях используется комбинированный датчик-выключатель низкого/высокого напора) и перемкните его скрепкой для бумаг или отрезком жесткой проволоки.

6. Вращением вентильной насадки проткните головку баллончика, открыв тем самым подачу хладагента (должен послышаться характерный звук вырывающегося газа). В процессе всей зарядки держите баллончик строго вертикально, время от времени встряхивая его. Между сериями зарядки делайте паузу, необходимую для стабилизации системы.

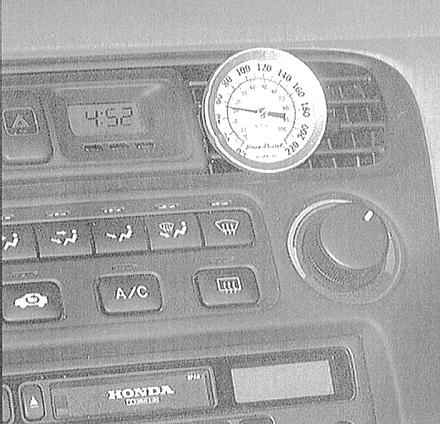

7. При наличии под рукой точного термометра введите его в через дефлектор в центральный воздуховод К/В и следите по нему за температурой подаваемого в салон воздуха.
8. Когда баллончик опустеет, перекройте вентиль и отсоедините шланг от низконапорного штуцера системы. Сразу же наденьте на штуцер пылезащитный колпачок.
9. Отсоедините от баллончика вентильную насадку, в случае необходимости переставьте ее на второй баллончик и продолжите заправку. По завершении процедуры поставьте незаконченный баллончик вертикально на стеллаж и по мере надобности используйте его для подзарядки системы.

Система отопления

Увлажнение коврового покрытия на полу под теплообменником отопителя, либо выход пара через дефлекторы воздуховодов говорят об утечках теплообменника. Снимите теплообменник (см. Раздел Снятие и установка теплообменника отопителя) и замените его новым (теплообменник отопителя восстановительному ремонту не подлежит).

Если отопитель не обеспечивает должный нагрев подаваемого в салон воздуха, причиной такого отказа может являться одна из следующих:

a) Термостат заклинен в открытом положении, что не позволяет подаваемой в теплообменник отопителя охлаждающей жидкости двигателя нагреться до нормальной температуры;
b) Имеет место нарушение проходимости охладительного тракта, что блокирует подачу охлаждающей жидкости в теплообменник отопителя. Ощупайте шланги, подсоединенные к патрубкам на задней переборке двигательного отсека - оба они должны быть горячими, в противном случае проходимость тракта нарушена (заблокированы шланги, теплообменник, либо управляющая заслонка отопителя). Отсоедините шланги и произведите обратнопоточную промывку теплообменника. Предварительно отсоединив, промойте также оба шланга;
c) Если восстановить проходимость теплообменника путем промывки не удается, следует произвести замену блока.

Бортовая диагностика

Стандартная система отопления/кондиционирования воздуха

На рассматриваемых в настоящем Руководстве моделях диагностика отказов электрической цепи устройства управления функционированием отопителя/кондиционера воздуха может быть произведена без применения сканерного считывателя.

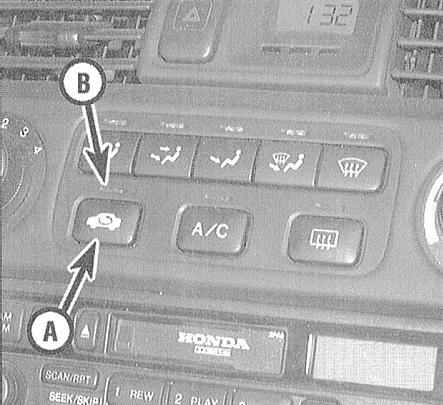

Включите зажигание и, нажатием кнопки инициации режима замкнутой рециркуляции, добейтесь включения расположенной непосредственно над ней контрольной лампы. Вентилятор отопителя должен быть выключен.

Нажмите на кнопку еще раз (контрольная лампа должна погаснуть) и удерживайте ее утопленной. Повторное включение контрольной лампы свидетельствует об инициации режима самодиагностики. Теперь лампа начнет высвечивать коды выявляемых в системе простейших неисправностей. Один проблеск свидетельствует о нарушении исправности функционирования электромотора управления процессом смешивания воздуха (заклинивание заслонки, неисправность обмоток, либо короткое замыкание). Два проблеска означают отказ электромотора управления выбором режимов. Тремя проблесками обозначаются нарушения, связанные с обрывами или короткими замыканиями в цепи датчика температуры испарителя, либо внутреннюю неисправность собственно сборки датчика.

Цепь электромотора управления процессом смешивания воздуха

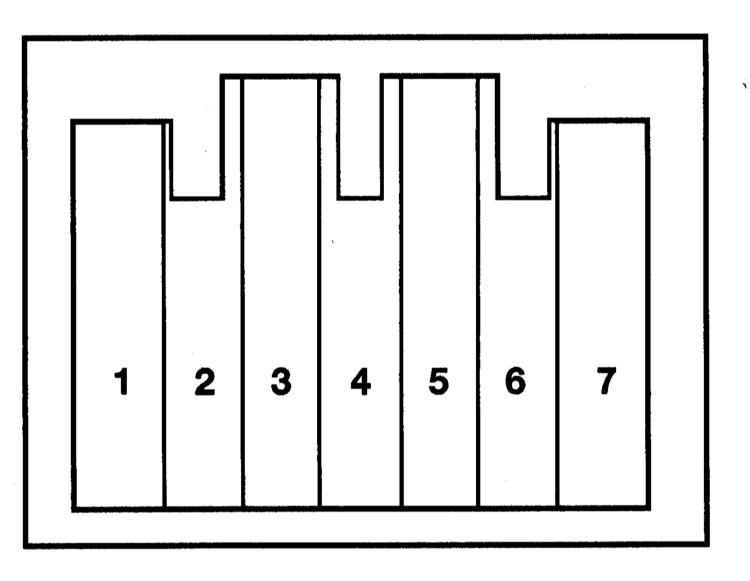

Отсоедините от сборки мотора электропроводку. При помощи провода-перемычки подайте напряжение батареи на клемму 1 разъема электромотора, клемму 2 заземлите. Мотор должен начать вращаться, в противном случае поменяйте провода-перемычки местами, что должно привести к вращению мотора в противоположном направлении. Неисправный мотор подлежит замене. Далее следует произвести измерение сопротивления между клеммами 5 и 7 разъема (требуемое значение составляет 4.2 ÷ 7.8 кОм) и клеммами 3 и 5 (0.58 ÷ 1.09 кОм при подаче в салон холодного воздуха и 3.52 ÷ 6.55 кОм при выборе режима максимальной интенсивности обогрева).

Если имеют место сомнения в исправности функционирования заслонки, отсоедините приводной шток электромотора, от исполнительной тяги и повторите описанную выше проверку с применением проводов-перемычек. Если теперь мотор начинает функционировать исправно, замените заслонку, либо ее тягу.

Электромотор выбора режимов

Проверка производится путем подачи напряжения батареи на клемму 2 и заземления клеммы 1 мотора. Мотор должен провернуться до упора и остановиться, после чего следует сразу же прекратить подачу питания. Перемена полярности подключения проводов-перемычек должна привести к вращению мотора в обратном направлении.

При наличии под рукой универсального измерителя цепей с цифровым индикатором, включите прибор в режим измерения сопротивления (диапазон до 20 кОм с выходным током не более 1 мА) и произведите проверку наличия проводимости между клеммами контактного разъема в ходе выполнения процедуры). Должно иметь место мгновенное возникновение проводимости между клеммой 7 и клеммами 3, 4, 5 и 6.

Если электромотор проворачивается слишком медленно, либо не вращается вовсе, отсоедините его тяги привода соответствующей заслонки и повторите проверку. Если теперь вращение происходит нормально, постарайтесь выявить и устранить причину заклинивания заслонки или ее тяги.

Электромотор включения режима замкнутой циркуляции воздуха

Отсоедините от мотора электропроводку.

При помощи провода-перемычки подайте напряжение батареи на клемму 1 электромотора, клеммы 5 и 7 заземлите на мессу. Мотор должен начать плавно вращаться и перейти в одно из двух своих крайних положений (“Замкнутая циркуляция” или “Подача наружного воздуха”) при отсоединении массы.

Если электромотор проворачивается слишком медленно, либо не вращается вовсе, отсоедините его тяги привода соответствующей заслонки и повторите проверку. Если теперь вращение происходит нормально, постарайтесь выявить и устранить причину заклинивания заслонки или ее тяги.

Модели, оборудованные системой климат-контроля

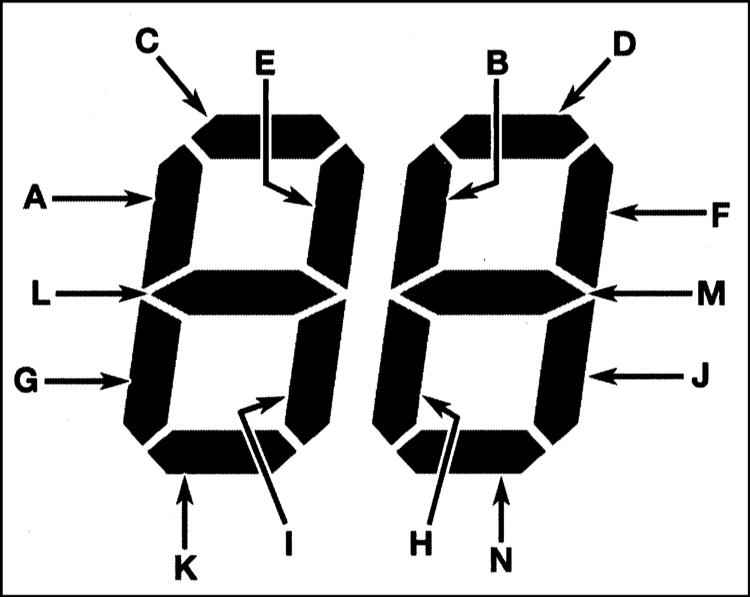

На данных моделях используется более сложная система самодиагностики. В качестве индикатора вместо контрольной лампы применяется светодиодный дисплей указателя температуры панели управления, способный высвечивать до 40 кодов неисправностей. В ходе диагностической проверки на дисплее высвечиваются два символ в виде числа 88. каждый из сегментов обоих символов отвечает за определенный отказ в системе

Включите зажигание, переведите рычаг управления температурой подаваемого воздуха в положение минимальной температуры, затем верните его в положение максимальной интенсивности обогрева. Обождите одну минуту, затем выжмите кнопку “AUTO” на панели управления. Удерживая кнопку “AUTO” нажатой, утопите также кнопку “OFF”, на дисплее температурного указателя должны высветиться два символа в виде числа 88.

Выявление устройством самодиагностики одного из стандартных отказов в системе вызывает мигание соответствующего сегмента одного из символов. В соответствии с обозначениями, приведенными на иллюстрации выше запишите обозначения мигающих секторов дисплея. Сверяясь с картой кодов неисправностей, определите характер отказа и приготовьтесь к проведению соответствующего восстановительного ремонта.

Устранение запахов системы кондиционирования воздуха

Неприятные запахи, зачастую возникающие при включении К/В вызываются образованием колоний плесени на пластинах теплообменника испарителя. Теплая влажная среда создает наиболее благоприятные условия для возникновения и развития грибковых микроорганизмов.

Доступ к теплообменник испарителя на большинстве моделей крайне ограничен. Процедура гарантированного полного удаления плесени, выполняемая в условиях мастерской автосервиса является достаточно трудоемкой, отнимает много времени и требует применения сильнодействующих дезинфицирующих средств. В принципе, достаточно эффективная обработка может быть выполнена и в домашних условиях собственными силами владельца автомобиля.

Специальные дезинфицирующие средства в аэрозольной расфасовке, предназначенные для обслуживания систем кондиционирования воздуха, можно приобрести практически в любом магазине автомобильных аксессуаров. Следует помнить, что цена средства обычно прямо пропорциональна его эффективности. Переключите систему в режим замкнутой циркуляции воздуха и на десять минут включите вентилятор отопителя на максимальную скорость. С целью просушки системы включите обогрев на максимальную интенсивность. Отсоедините электропроводку от компрессора с целью предотвращения его срабатывания (см. Раздел Снятие и установка компрессора К/В).

Подача средства обычно осуществляется через длинный шланг. Снимите электромотор привода вентилятора отопителя (см. Раздел Снятие и установка электромотора привода вентилятора отопителя), введите сопло подающей насадки в образовавшееся отверстие и сместите его влево, направив на теплообменник испарителя. Подача средства осуществляется в соответствии с инструкциями его изготовителя. Постарайтесь максимально полно обработать всю поверхность теплообменника. Длительность каждого цикла обработки и интервалы между сериями должны быть указаны на этикетке тары.

Наилучшей профилактической мерой против возникновения колоний плесени в теплообменнике испарителя является регулярная проверка проходимости дренажной трубки.
