1. Снятие сборки отопителя на рассматриваемых моделях является
достаточно сложной для среднестатистического механика-любителя задачей.
Выполнение ее требует от исполнителя терпения и внимательности.
Многие из контактных разъемов электропроводки и элементов крепежа
расположены под панелью приборов, ввиду чего доступ к ним крайне
ограничен. Обычно демонтаж отопителя требует предварительного снятия
панели приборов и разрядки рефрижераторного тракта системы кондиционирования
воздуха. Необходимо также отключить водительскую и пассажирскую
подушки безопасности и снять упор рулевой колонки.
2. Если автомобиль оборудован К/В, произведите разрядку системы
в условиях специализированной мастерской. Отсоедините отрицательный
провод от батареи.
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
3. Опорожните систему охлаждения (см. Главу
Настройки и текущее обслуживание), - см предупреждение в начале
Раздела Антифриз - общие сведения.
|

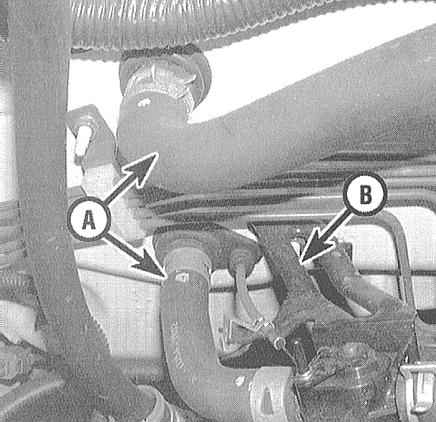

4. В двигательном отсеке отсоедините шланги
охладительного тракта двигателя от впускного и выпускного
патрубков теплообменника отопителя на задней переборке двигательного
отсека. Для сбора проливаемой жидкости заведите под патрубки
сливную емкость.
|
Отсоедините один из шлангов от теплообменника
и опустите его в сливную емкость, затем подайте в патрубок
второго шланга воздух низкого давления, - присутствующая
в теплообменнике охлаждающая жидкость должна вытисниться
из его внутренних полостей, что существенно снизит риск
попадания жидкости на элементы обивки салона в процессе
демонтажа сборки.
|
|
|

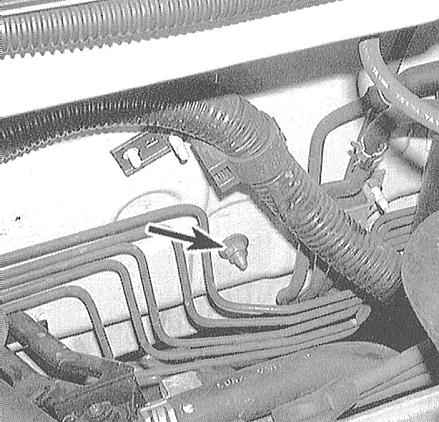

5. Отсоедините приводной трос от управляющей
заслонки теплообменника отопителя, затем отдайте гайку крепления
сборки отопителя к переборке двигательного отсека, - гайка
отдается со стороны двигательного отсека.
|
|
Постарайтесь не погнуть и иным образом
не повредить проложенные вблизи гайки топливные линии
и тормозные трубки.
|
|
6. Снимите центральную консоль, вещевой ящик и панель приборов
(см. Главу
Кузов).
7. Отсоедините от сборки отопителя контактные разъемы электропроводки
и приводной трос управления смешиванием подаваемого в салон воздуха
(см. Раздел
Снятие и установка сборки панели
управления функционированием отопителя и кондиционера воздуха, регулировка
приводного троса)
8. На моделях без К/В снимите рукав воздуховода, проложенный между
сборками кожухов отопителя и его вентилятора. На оборудованных К/В
моделях снимите также испаритель (см. Раздел
Снятие
и установка испарителя К/В с расширительным клапаном).
|

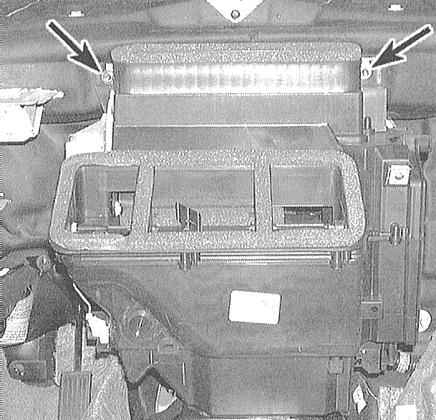

9. Снимите верхние фиксаторы крепления сборки
отопителя к переборке двигательного отсека со стороны салона.
Снимите сборку.
|

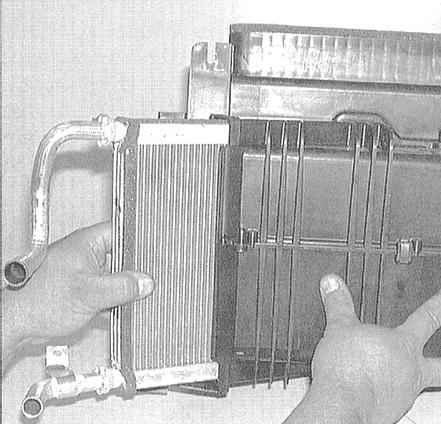

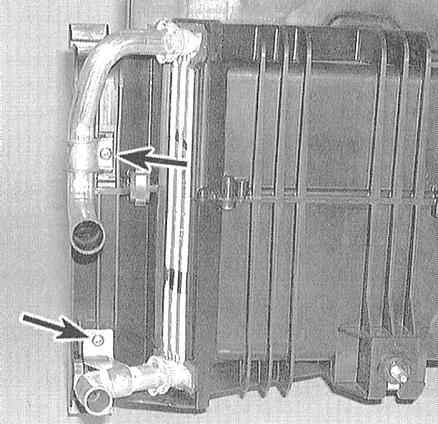

10. Отпустите хомуты крепления к кожуху приемных патрубков отопительного
тракта и извлеките теплообменник.
|
