4.10. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводного троса

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Панель управления крепится к задней части облицовки приборного щитка. Описание процедуры снятия облицовки приведено в Главе Кузов.
3. Отделите облицовку приборного щитка и отведите ее от панели приборов настолько, чтобы обеспечить возможность отсоединения двух контактных разъемов с обратной стороны панели управления функционированием отопителя/кондиционера воздуха.

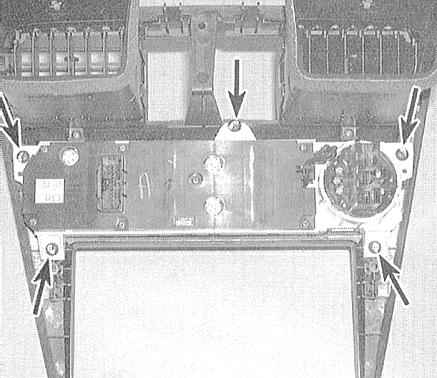

4. Выверните крепежные винты и отделите панель управления от облицовки приборного щитка.

5. Установка производится в обратном порядке.

1. Управление подачей горячей охлаждающей жидкости в теплообменник отопителя осуществляется при помощи специальной заслонки, установленная на задней переборке двигательного отсека (со стороны двигателя). Привод заслонки производится посредством металлического троса, подсоединенного к рычагу управления смешиванием подаваемого в салон воздуха на панели управления функционированием отопителя/кондиционера воздуха.

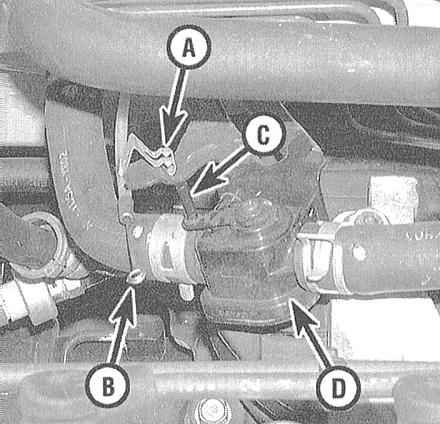

2. В двигательном отсеке высвободите трос из фиксатора на сборке управляющей заслонки.

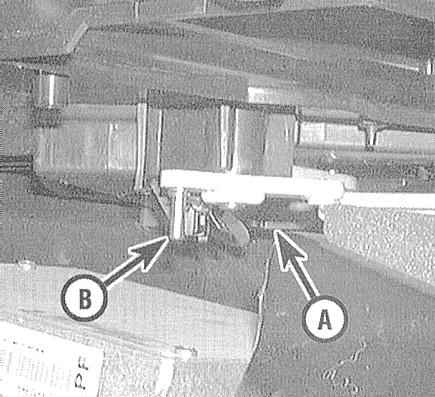

3. В салоне автомобиля отпустите фиксатор и скиньте петлю троса с крюка рычага управления смешиванием подаваемого воздуха.

4. Включите зажигание и переведите рычаг управления смешиванием воздуха в положение МАХ COOL (максимальный холод). Подсоедините петлю троса к рычагу и, прижимая оболочку троса к упору, защелкните фиксатор.
5. В двигательном отсеке оттяните рычаг заслонки теплообменника к переборке до упора, подсоедините к нему наконечник троса и защелкните оболочку в фиксатор.
