7.1.7. Разборка и сборка генератора, проверка состояния внутренних компонентов
Выполнение полного восстановительного ремонта сборки генератора с регулятором
напряжения лежит вне пределов квалификации среднестатистического механика-любителя.
Вышедший из строя генератор правильнее всего будет заменить новым или восстановленным
блоком. Замену щеток и прочий мелкий ремонт генератора следует производить
в условиях мастерской. Старайтесь поддерживать наружную поверхность генератора
в чистоте и не допускать попадания на нее влаги, растворителей и горючих материалов.
Генератор фирмы Valeo

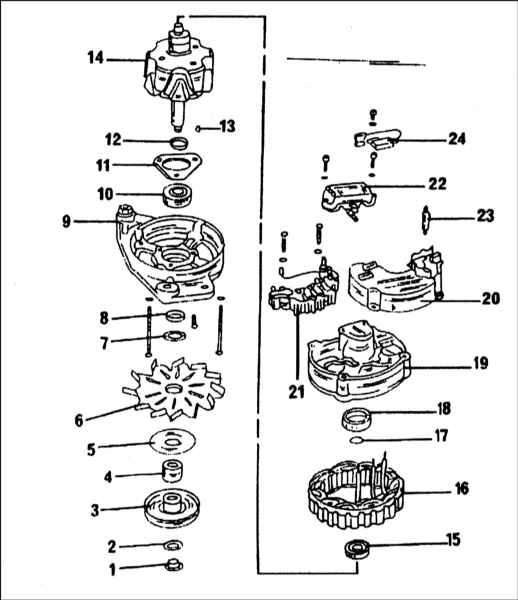

Монтажная схема генератора фирмы Valeo
|
1 — Гайка (40 Нм)
2 — Шайба
3 — Шкив (70 Нм)
4 — Дистанционная втулка
5 — Шайба
6 — Крыльчатка воздушного охлаждения
7 — Шайба
8 — Дистанционное кольцо
9 — Крышка со стороны привода
10 — Подшипник со стороны привода
11 — Пластина держателя подшипника
12 — Дистанционное кольцо
13 — Шпонка
|
14 — Ротор
15 — Подшипник со стороны скользящих колец
16 — Статор
17 — Металлическое кольцо
18 — Пластмассовая втулка
19 — Корпус генератора
20 — Крышка со стороны скользящих колец
21 — Держатель диодной сборки
22 — Регулятор напряжения
23 — Шпилька
24 — Конденсатор подавления помех
|
Разборка
Подшипники генератора набиваются смазкой на заводе-изготовителе, рассчитаны
на весь срок службы устройства и в дополнительном обслуживании не нуждаются.
Щетки скользят по гладким контактным кольцам и рассчитаны на достаточно большой
срок службы. Проверка состояния щеток производится на снятом с двигателя
генераторе. Монтажная схема генератора Valeo представлена на иллюстрации
Монтажная
схема генератора фирмы Valeo.
|

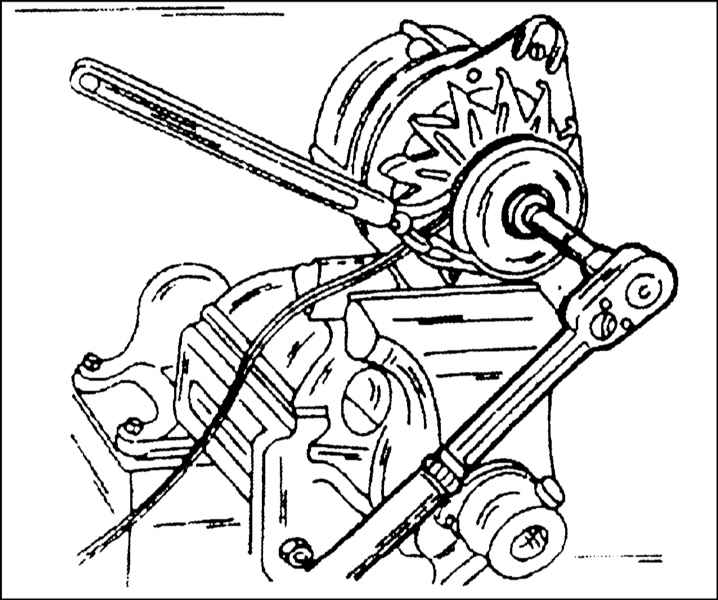

1. Отдайте гайку с вала якоря. При отпускании
можно вал следует удерживать от проворачивания при помощи старого
приводного ремня. Альтернативно
вал можно заблокировать при помощи пруткового ключа, заправляемого
в торец цапфы. Гайка при этом отпускается рожковым ключом.
|
|
2. После отдавания крепежной гайки воспользуйтесь
подходящим съемником и стяните с цапфы вала приводной шкив.
3. Извлеките из своего паза в цапфе вала сегментную шпонку.

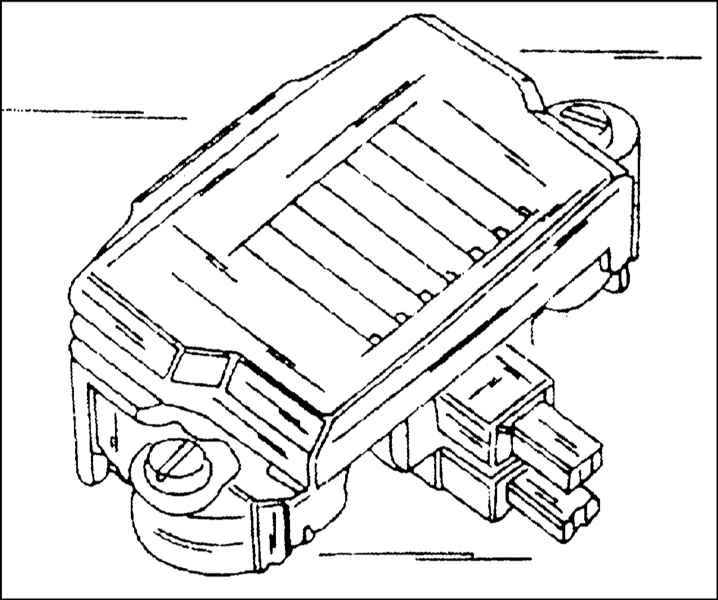

4. Выверните крепежные болты и снимите щеткодержатель и регулятор напряжения.
5. Пометьте положение пластины держателя подшипника с противоположной стороны
сборки и выверните из корпуса оба стяжных болта. Отделите заднюю крышку от передней
и легкими ударами молотка сбейте последнюю со сборки.
|

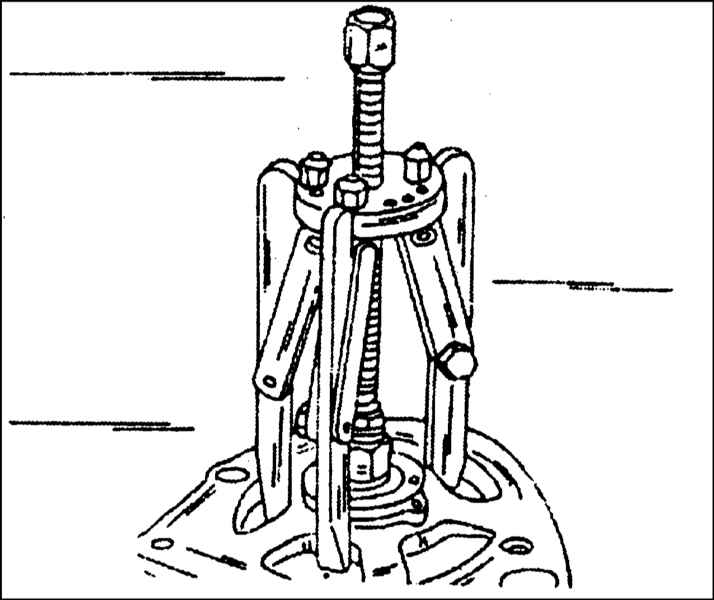

6. Установите крышку с роторной сборкой (якорь) под
пресс и при помощи 3-захватного съемника снимите якорь. Болты пластины держателя подшипника извлекаются после
выпрессовки ротора - проследите, чтобы захваты съемника заводились
под пластину держателя подшипника. Если подшипник подлежит извлечению
из щитка, выверните внутренние болты и равномерно выпрессуйте подшипник.
|
|
7. Отожмите подшипник со стороны скользящих колец.
Если используется съемник, заводите его захваты под внутреннее
кольцо подшипника.
8. Отпаяйте держатель диодной сборки от статора. Провода в месте пайки между
статором и жалом паяльника следует держать плоскогубцами с целью обеспечения
теплоотвода, - диоды не должны перегреваться.
9. Снятие диодов выпрямителя подразумевает наличие у исполнителя должной квалификации.
|
|
Проверка состояния угольных щеток и щеткодержателей
|
1. Оцените качество контакта угольных
щеток со скользящими кольцами.
2. Проверьте свободу хода щеток в своих направляющих, в случае необходимости
зачистите крепления.
|
3. Если длина выступания щеток составляет
менее 0.5 мм, они подлежат замене.
Измерение производится при помощи линейки.
|
|
|
Проверка состояния ротора
|
1. Если скользящие контактные кольца
загрязнены или замаслены, их следует протереть смоченной в растворителе
ветошью. Царапины и прочие мелкие дефекты могут быть удалены путем
шлифовки с применением мелкодисперсной полировочной пасты. Проверка

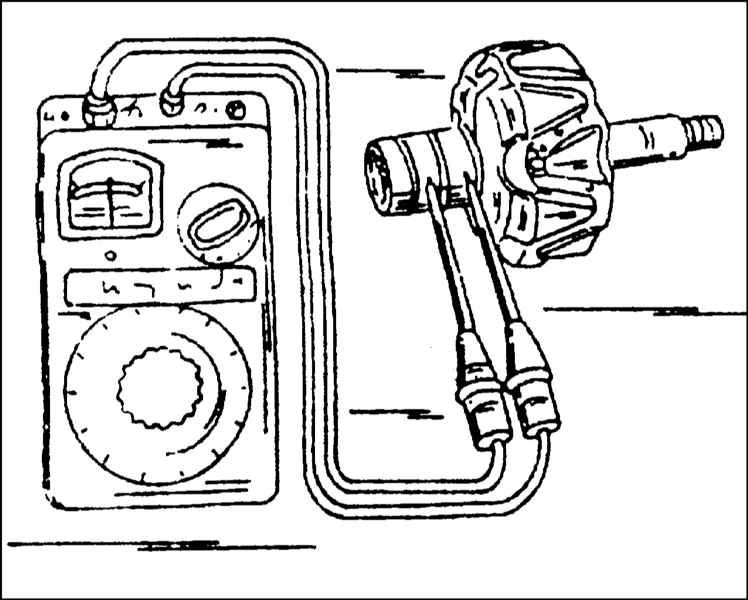

состояния изоляции обмотки производится при помощи омметра. Прижмите
один из щупов измерителя к сердечнику ротора, второй - к контактному
кольцу. Если омметр показывает
бесконечность, ротор следует заменить.
|
|

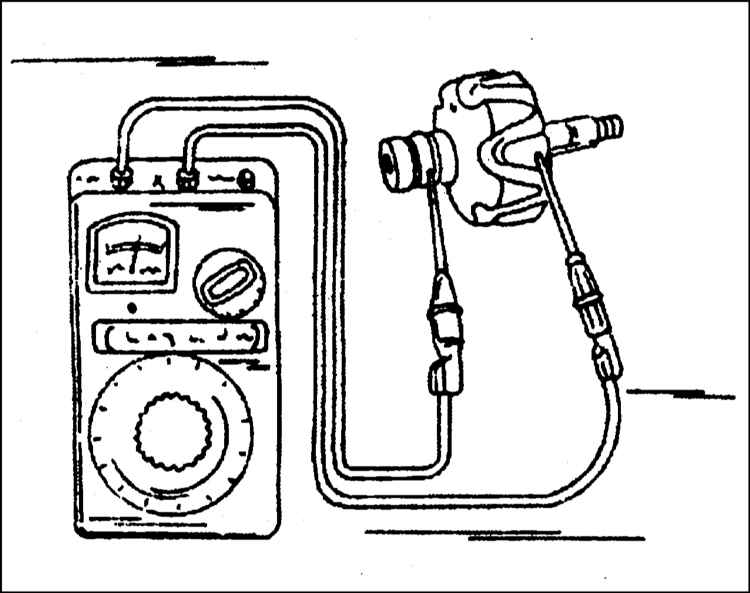

2. Для проверки наличия проводимости обмотки подсоедините
оба щупа омметра к контактным кольцам.
Требуемый диапазон измерений лежит в пределах от 3.4 Ом до 3.7
Ом. Если прибор регистрирует бесконечное сопротивление, следовательно
имеет место обрыв. Нулевое показание говорит о коротком замыкании.
В обоих случаях сборка подлежит замене.
|
|
|
Проверка статора
|
1. Короткое замыкание обмоток статора
обычно вызывается перегревом сборки и выявляется уже в ходе визуальной
проверки. При отсутствии видимых признаков повреждений прижмите
один щуп омметра к пластинчатым кольцам, а второй - поочередно
к каждому из трех проводов статора.
|

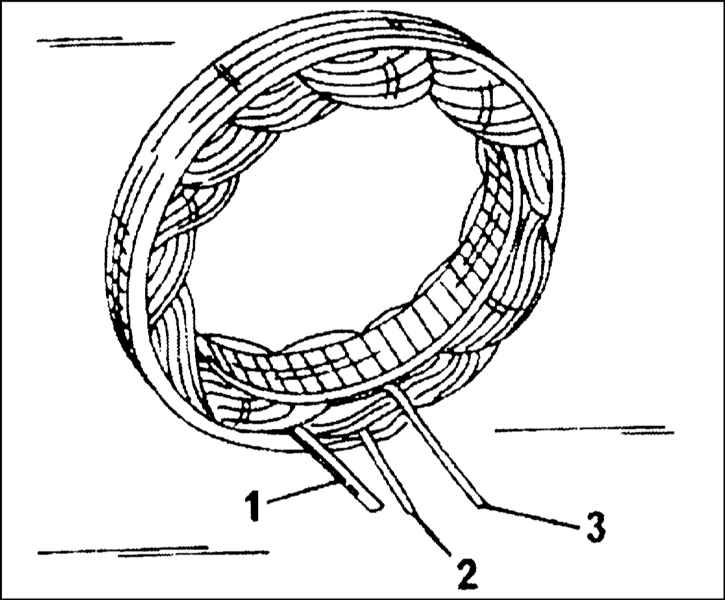

2. Для проверки обмоток статора на наличие
проводимости поочередно прозондируйте омметром каждую из пар обмоток
(1 - 2, 1 - 3 и 2 - 3). Отсутствие
показаний свидетельствует об обрыве цепи. Нормальное значение лежит
в пределах диапазона 0.10 ÷ 0.11 Ом.
|
|
|
Проверка диодов выпрямителя
Точная проверка диодов выпрямительной сборки на прохождение тока и на
ток утечки может быть произведена только при помощи специального диагностического
оборудования и ее выполнение следует поручить специалистам станции техобслуживания.
Сборка
При сборке воспользуйтесь монтажной схемой генератора Valeo (см. иллюстрацию
Монтажная
схема генератора фирмы Valeo).
Генератор фирмы Mitsubishi

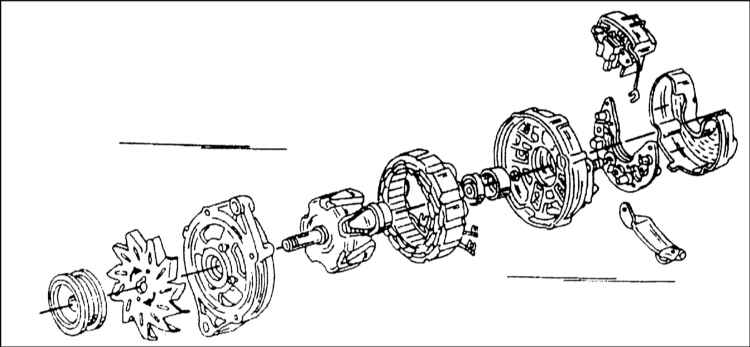

Монтажная схема генератора Mitsubishi
При разборке, проверке компонентов и сборке генератора производства фирмы
Mitsubishi (Melco) следует руководствоваться приведенной на иллюстрации монтажной
схемой, а также указаниями, содержащимися в тексте предыдущего подраздела (для
генератора фирмы Valeo). Заметим, что номинальная длина щеток для данного генератора
составляет 10 мм. Обычно щетки оборудованы меткой в виде линии, по которой
легко оценивается величина их выступания из направляющих.
Измерения на обмотках статора и роторной сборки производятся
в соответствии с указаниями для генераторов Valeo (см. выше) с той лишь разницей,
что сопротивление статорных обмоток должно составлять 4 Ом.
Генератор фирмы Paris-Rhone

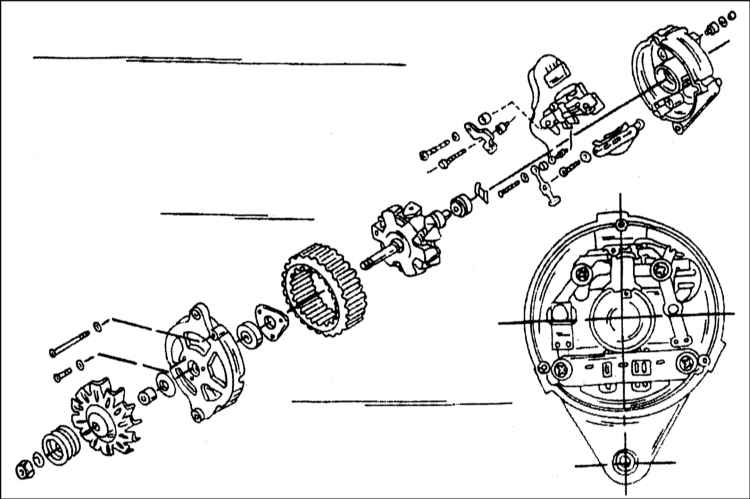

Монтажная схема генератора Paris-Rhone
В стандартную комплектацию некоторых моделей может входить генератор фирмы
Paris-Rhone (см. иллюстрацию
Монтажная
схема генератора Paris-Rhone). Разборка данного генератора
с целью замены щеток должна производиться в соответствии с приведенными ниже
указаниями.
|
1. Выверните два крепежных болта и снимите
сборку регулятора напряжения.
2. Осторожно зажмите генератор в тиски с мягкими губками и заблокируйте вал ротора
при помощи подходящего пруткового ключа (ключ следует вставлять в гнездо в торце
цапфы вала). Отдайте крепежную гайку. Снимите приводной шкив, дистанционную втулку,
шпонку и фланцевую шайбу.
3. Выверните длинные сквозные болты из передней части генератора.
|

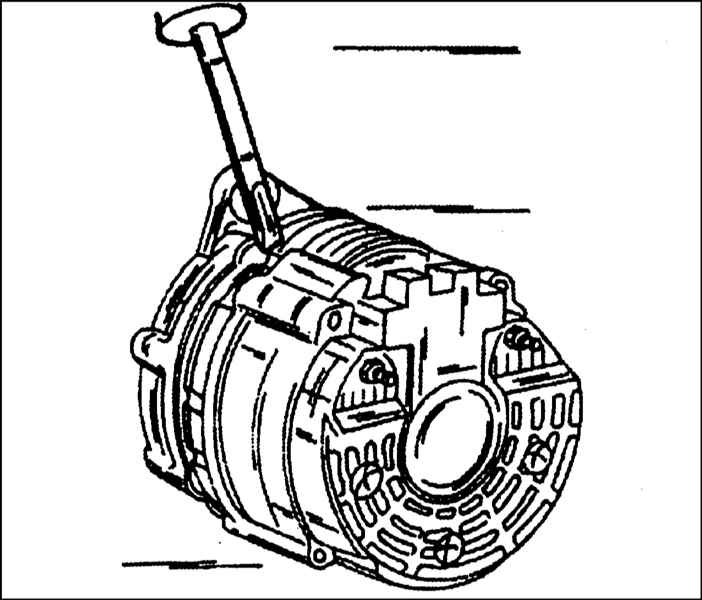

4. При помощи отвертки отожмите переднюю
крышку от корпуса статора. Отвертка
должна заправляться не глубже чем на 2.0 мм во избежание повреждения
обмоток. Снимите крышку со стороны привода вместе с помещенным
в нее ротором.
|
|

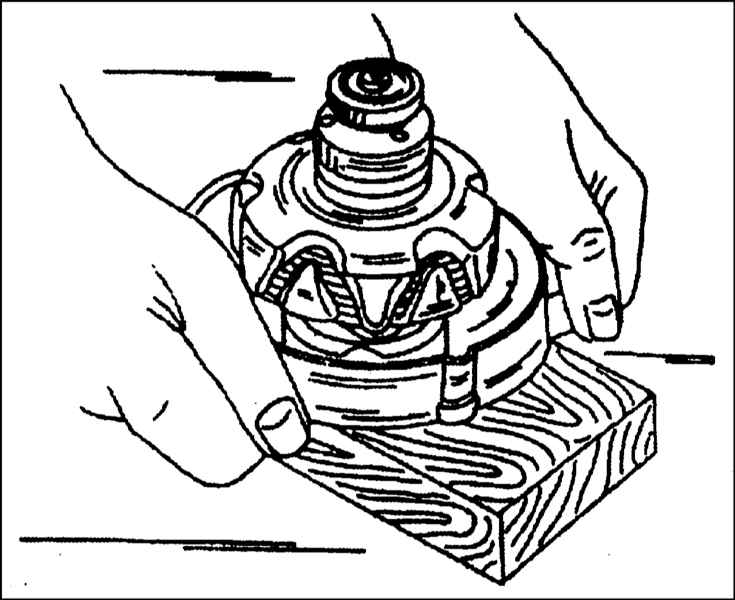

5. Для замены подшипника выверните четыре крепежных
болта с торцевой стороны крышки, затем возьмитесь за крышку и ротор,
как показано на иллюстрации, и постучите сборкой
о деревянный брусок. Подшипник должен отделиться.
|
|
6. Дальнейшую разборку генератора производить не
следует. Сборка производится в обратном порядке. Длина выступания
щеток измеряется, как и на других генераторах, при помощи линейки.
Припаивание новых щеток требует особой аккуратности должно производиться
в условиях мастерской автосервиса.
|
|
|
