7.1.6. Снятие и установка генератора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

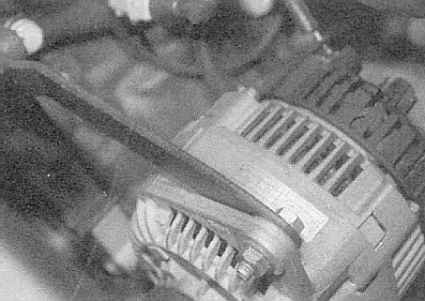

1. Отсоедините отрицательный провод от батареи. 2. Ослабьте ремень привода вспомогательных агрегатов (обратитесь к Главе Текущее обслуживание) и скиньте его со шкива генератора.

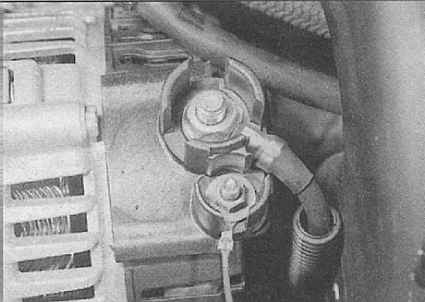

3. При соответствующей комплектации снимите защитные резиновые колпачки с клемм генератора, затем отпустите клеммные гайки и отсоедините электропроводку от задней части генератора.

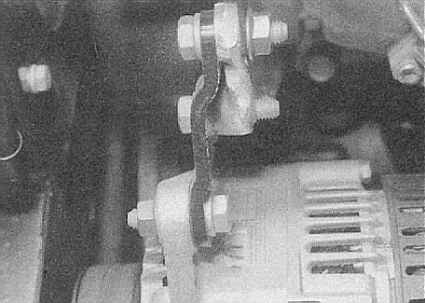

4. Отдайте болт/гайку крепления генератора к верхнему опорному кронштейну. Обратите внимание, что если для крепления генератора использован длинный сквозной болт, то не нет необходимости в полном его выворачивании: достаточно будет лишь ослабить его. На некоторых моделях с целью обеспечения доступа к крепежу генератора придется снять промежуточный шкив/натяжной ролик приводного ремня.
5. На дизельных моделях извлеките фиксаторы крепления защитного экрана крышки и снимите последнюю с целью обеспечения доступа к верхнему крепежному болту.
6. Снимите генератор с опорных кронштейнов и извлеките его из двигательного отсека.

Установка

Установка производится в обратном порядке. Проследите за правильностью прокладки и регулировки натяжения приводного ремня (обратитесь к Главе Текущее обслуживание). Удостоверьтесь в надежности затягивания крепежа генератора и его опорных кронштейнов.
