7.1.3. Снятие и установка аккумуляторной батареи

Отрицательный провод всегда должен отсоединяться от батареи в первую очередь, а подсоединяться в последнюю!

Если автомобиль укомплектован аудиосистемой фирменной комплектации Citroёn, прежде чем отсоединять батарею, удостоверьтесь, что располагаете кодом, необходимым для отключения блокиратора охранной системы.

Снятие

Батарея расположена в левой части двигательного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите стяжные болты и снимите клеммный зажим с отрицательного полюса батареи. 2. Поднимите защитный чехол (если таковой предусмотрен) и отсоедините от батареи положительный провод.

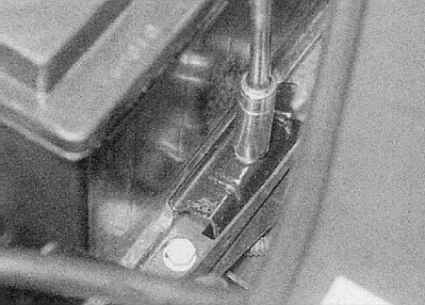

3. Выверните болт, отведите в сторону прижимную пластину.
4. Снимите батарею с поддона и извлеките ее из двигательного отсека. Выверните крепежные болты, отпустите фиксаторы крепления электропроводки и снимите поддон батареи. 5. В случае необходимости отдайте крепежные болты и снимите монтажную пластину с верхней части левой опоры силового агрегата.

Установка

Установка производится в обратном порядке. При подсоединении проводов к полюсам батареи смажьте клеммные узлы бескислотным вазелином с целью предотвращения развития коррозии.

Всегда подсоединяйте отрицательный провод в последнюю очередь!
