7.1.9. Снятие и установка стартера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи. 2. Подоприте противооткатными башмаками задние колеса. Твердо взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. В случае необходимости снимите кожух воздухоочистителя (см. Главу Системы питания и выпуска).

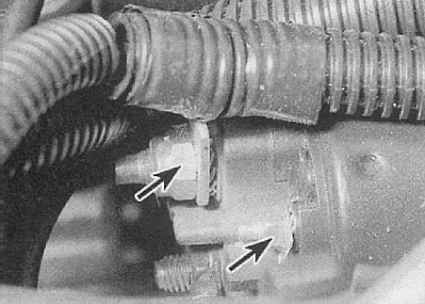

3. Отпустите две крепежные гайки и отсоедините электропроводку от тягового реле стартера. Снимите установленные под гайками шайбы.

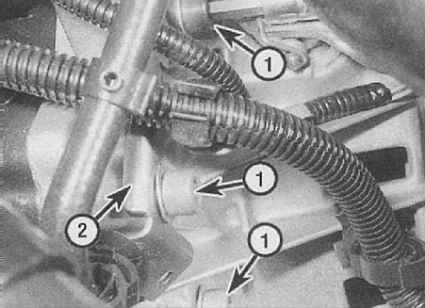

4. Поддерживая сборку стартера, выверните три крепежных болта. Снимите шайбы. Постарайтесь запомнить положение кронштейнов крепления шлангов и электропроводки.
5. Извлеките стартер из-под двигателя. Снимите направляющий штифт(ы).

Установка

Установка производится в обратном порядке. Не забудьте установить на место направляющий штифт(ы) и кронштейны крепления шлангов/электропроводки. Прочно затяните крепеж.
