4.2.3. Снятие и установка крышки головки цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите распределительный кожух (см. Система питания - дизельные модели). 2. Отпустите отсоедините вентиляционный шланг от передней стенки крышки головки цилиндров. Где требуется, отсоедините также воздушный рукав от впускного трубопровода.

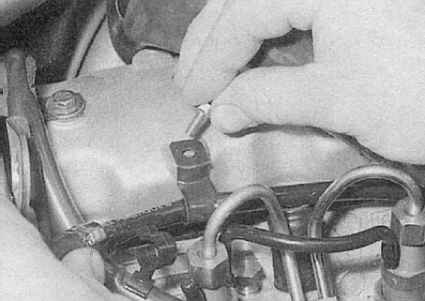

3. Выверните крепежный болт и снимите кронштейн фиксации топливного шланга с правой стенки крышки головки цилиндров.

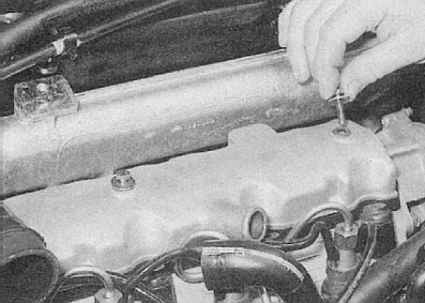

4. Запоминая правильное расположение кронштейнов и фиксаторов, выверните три болта крепления крышки головки цилиндров, и снимите их вместе с металлическими и стекловолоконными шайбами.
5. Сдвиньте в сторону все мешающие снятию крышки шланги.

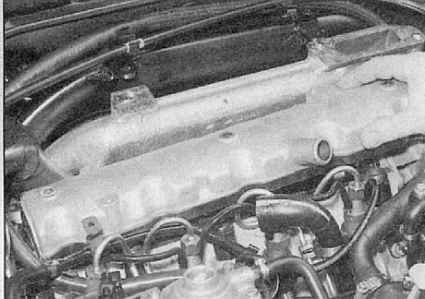

6. Снимите крышку головки цилиндров и извлеките резиновую уплотнительную прокладку. Проверьте прокладку на наличие повреждений и признаков старения материала, в случае необходимости произведите замену.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
a) Проследите за правильностью установки всех кронштейнов и фиксаторов;
b) Распределительный кожух устанавливайте в соответствии с указаниями, приведенными в разделе Система питания - дизельные модели.
