4.2.5. Снятие и установка крышек газораспределительного ремня

Снятие

Верхняя передняя крышка (модели ранних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если демонтаж крышек производится с целью замены газораспределительного ремня, снимите кронштейн крепления правой опоры силового агрегата к кузову (см. Снятие и установка компонентов правой опоры силового агрегата и натяжителя газораспределительного ремня) с целью расширения рабочего пространства.

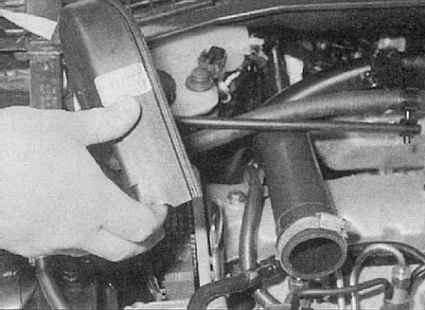

2. Отпустите верхний фиксатор крышки.

3. Поддев отверткой, высвободите нижний стопорный язычок, поднимите крышку вверх и снимите ее с двигателя.

Верхняя задняя крышка (модели ранних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю переднюю крышку (см. выше).

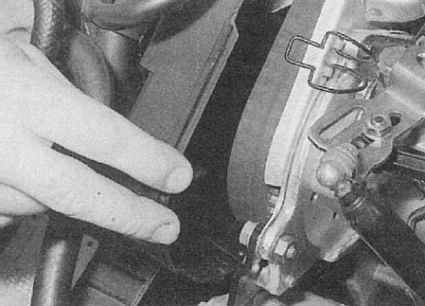

2. Отпустите два фиксатора, снимите крышку с крепежных шпилек на передней стенке двигателя и поднимите ее вверх. Рабочее пространство крайне ограниченно, поэтому с целью его расширения разумно будет предварительно демонтировать карбюратор соответствующей опоры силового агрегата (см. Снятие и установка компонентов правой опоры силового агрегата и натяжителя газораспределительного ремня).

Верхняя передняя крышка (модели последних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте крепежные винт с гайкой и снимите крышку с двигателя.

Верхняя задняя крышка (модели последних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю крышку (см. выше), затем выверните крепежные болты и снимите заднюю крышку.

Нижняя крышка (модели ранних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).

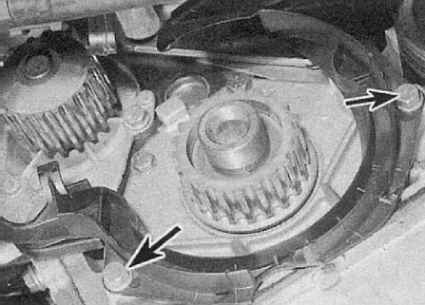

2. Выверните два крепежных болта и снимите нижнюю крышку газораспределительного ремня с двигателя.

Нижняя крышка (модели последних лет выпуска)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).
2. Снимите обе верхние крышки (см. выше).
3. Отдайте крепежные гайки и болты и снимите нижнюю крышку.

Установка

Установка производится в порядке, обратном порядку демонтажа. Проследите за правильностью размещения крышек и надежностью затягивания крепежа (см. Спецификации).
