1. Переведите рычаг управления подвеской в положение
“Максимум”, затем отсоедините отрицательный провод от батареи.
2. Снимите центральную консоль (см.
Снятие и установка центральной
консоли).
3. Снимите рулевое колесо (обратитесь к Главе
Ходовая
часть и рулевое управление).
4. Снимите кожухи рулевой колонки (см.
Снятие и установка элементов
внутренней отделки салона).
|
|
5. При соответствующей комплектации отыщите под
рулевой колонкой контактные разъемы электропроводки магнитолы
и подушки безопасности и рассоедините их.

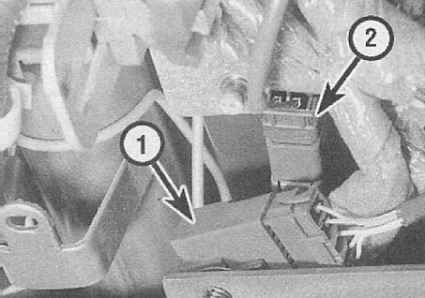

Контактные разъемы электропроводки магнитолы (1) и подушки
безопасности (2) под рулевой колонкой
|
|
|

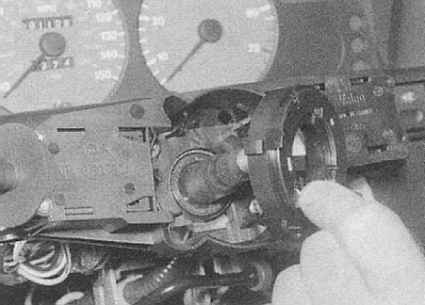

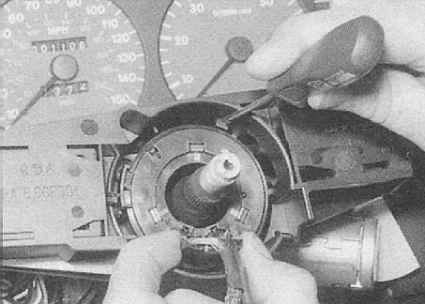

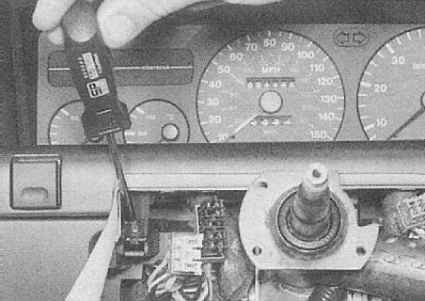

6. При помощи отвертки отпустите фиксатор, расположенный
в правом верхнем углу вращающегося барабанного разъема, расположенного
по центру рулевой колонки.
|
|
|
7. Извлеките разъем из кожуха, вытянув следом жгут
электропроводки (в случае необходимости снимите правый комбинированный
подрулевой переключатель для беспрепятственного извлечения жгута).
|
|
|

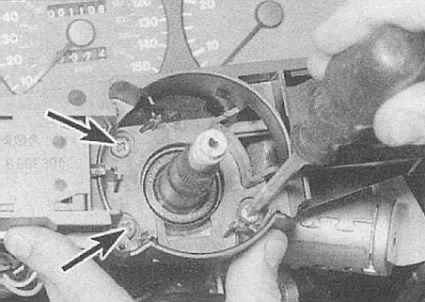

8. Выверните три крепежных винта и снимите кожух
подрулевого переключателя с рулевой колонки.
|
|
|
9. Откройте крышку монтажного блока предохранителей
с целью обеспечения доступа к винту крепления отделочной панели,
расположенной в нижнем углу салона с водительской стороны автомобиля.
|
|
10. Выверните верхний и нижний винты
крепления угловой панели отделки,
затем потяните панель вперед и отсоедините электропроводку переключателей.
Постарайтесь запомнить порядок подключения разъемов, затем снимите
панель.
|
|
|
11. Выверните три винта/отпустите три фиксатора
крепления отделочной панели сборки переключателей, расположенной
под приборным щитком. Высвободите левую сторону панели из “торпедо”,
затем потяните панель вперед и отсоедините электропроводку от
вмонтированных в нее переключателей (постарайтесь запомнить порядок
подсоединения разъемов).
|
|
|
12. Снимите панель переключателей.
|
|
|

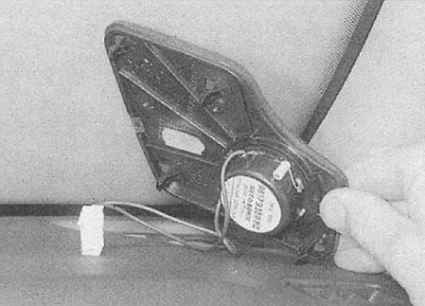

13. Поддев маленькой отверткой, аккуратно высвободите
из верхних углов панели приборов (“торпедо”) панели высокочастотных
громкоговорителей. Отсоедините
от динамиков электропроводку.
|
|
|
14. Через отверстия под установку громкоговорителей
высвободите из фиксаторов на панели приборов контактные разъемы
и жгуты электропроводки.
|
|

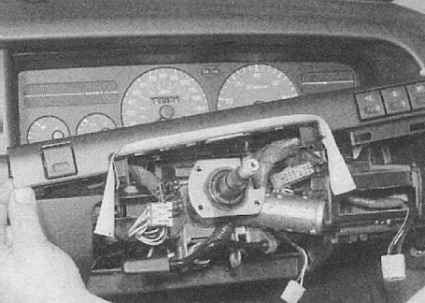

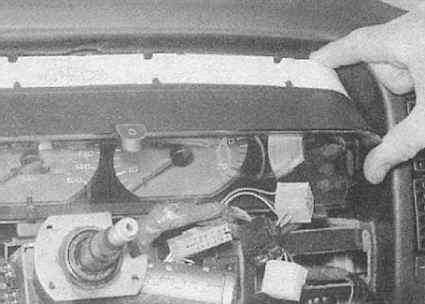

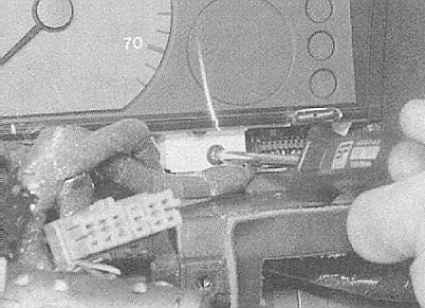

15. Выверните два нижних и один верхний винта крепления
приборного щитка. Вытяните щиток на себя и отсоедините от его
нижней части электропроводку.
|
|
|
16. Снимите щиток.
|
|
|

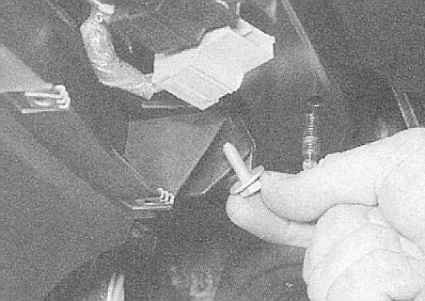

17. Выверните крепежные винты/отпустите
фиксаторы и снимите расположенную под панелью приборов секцию
отделки передней стенки водительского ножного колодца.
18. Выверните два крепежных винта с левой стороны панели нижней крышки рулевой
колонки.
|
|
19. Выверните три оставшихся винта крепления панели нижней крышки рулевой колонки/крышки
монтажного блока предохранителей. Доступ к винтам возможен через кожух монтажного
блока. Снимите панель. Где требуется, высвободите из панели разъемы электропроводки.
|
|
|

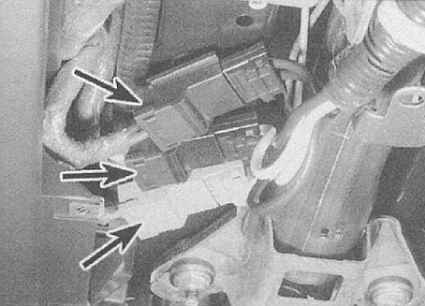

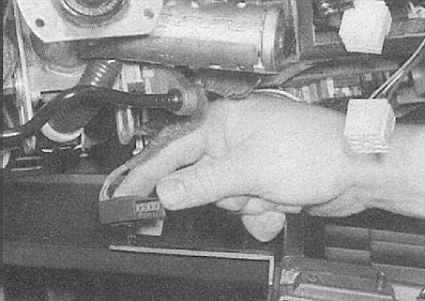

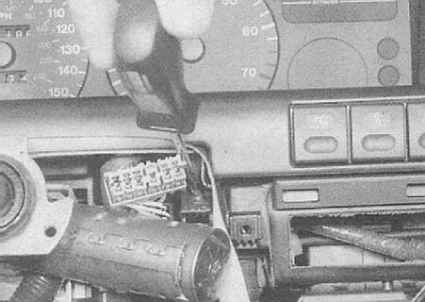

20. Рассоедините три расположенных под рулевой
колонкой контактных разъема электропроводки.
|
|
|
21. Снимите рулевую колонку (обратитесь
к Главе
Ходовая
часть и рулевое управление).
|
|

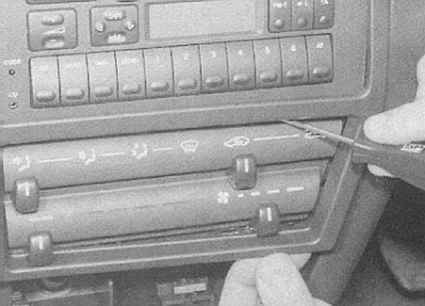

22. Извлеките из панели приборов пепельницу, затем выверните два крепежных винта
в нижней части облицовки панелей управления функционированием отопителя/магнитолы,
при помощи маленькой отвертки аккуратно отпустите крепежные фиксаторы и снимите
облицовку.
|
|
|
23. На моделях с расположенной в центральной части панели приборов магнитолой
вверните два крепежных винта, затем извлеките сборку магнитолы из панели
и отсоедините подведенные ее задней части электропроводку и антенный кабель.
|
|
24. Выверните четыре крепежных винта и извлеките из панели приборов кожух магнитолы. Где требуется, высвободите из кожуха
разъемы электропроводки и антенный кабель.
|
|
|
25. При соответствующей комплектации выверните четыре крепежных винта и извлеките
из центральной панели приборов малую вещевую полку.
|
|

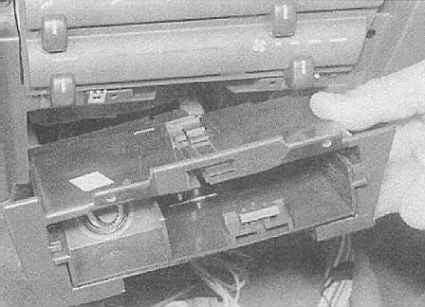

26. Выверните два нижних крепежных винта и извлеките из панели приборов кожух
пепельницы/прикуривателя, отсоединив электропроводку от последнего и лампы
подсветки сборки. Снимите кожух.
|
|
|

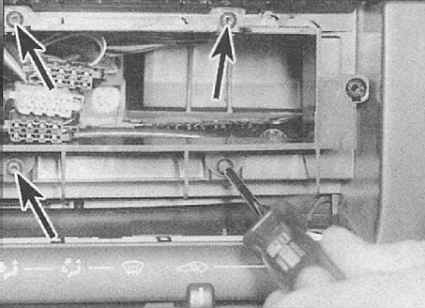

27. Выверните четыре винта крепления к “торпедо”
панели управления функционированием отопителя.
|
|

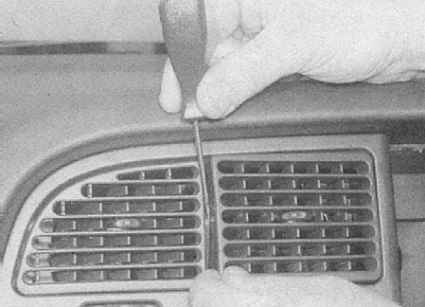

28. Аккуратно поддевая маленькой отверткой, снимите с панели приборов дефлекторы
двух центральных вентиляционных сопел.
|
|
|

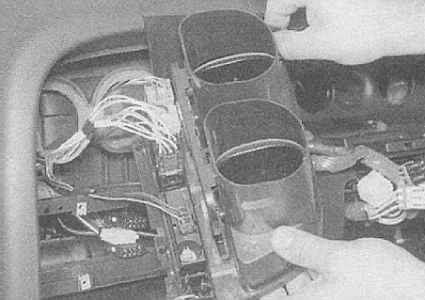

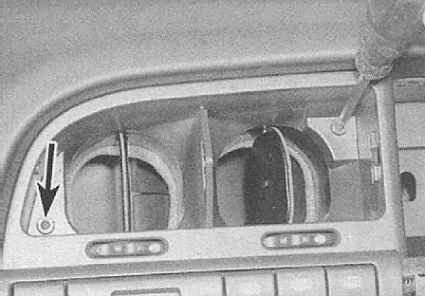

29. Выверните два крепежных винта и извлеките сборку центральных вентиляционных
сопел из панели приборов.
|
|
|

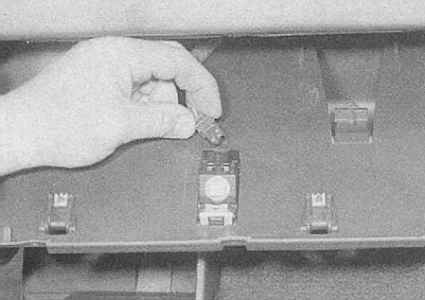

30. Отсоедините электропроводку от переключателей в центральной части панели
приборов, часов и, при соответствующей комплектации, - контрольной лампы/датчика
температуры воздуха в салоне.
|
|
|

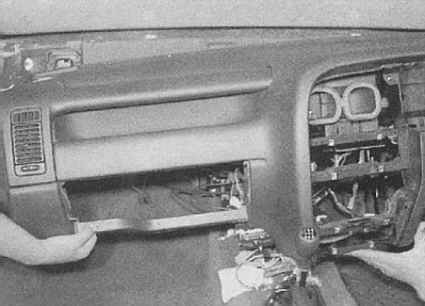

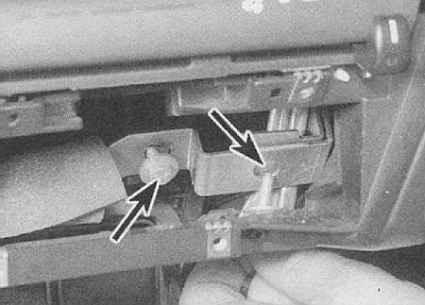

31. Откройте крышку вещевого
ящика, отпустите стопорный язычок в ее задней части, затем полностью
опустите крышку. Выверните шесть крепежных винтов.
|
|
|
32. Извлеките сборку вещевого ящика из панели приборов.
|
|
|

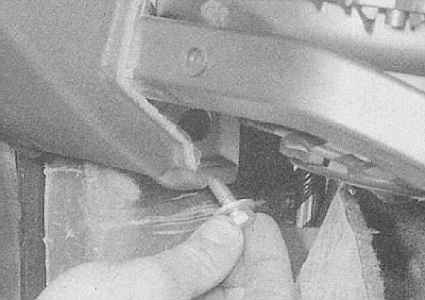

33. Выверните крепежные винты и снимите
ковровую обивку под панелью приоров с пассажирской стороны автомобиля.
|
|

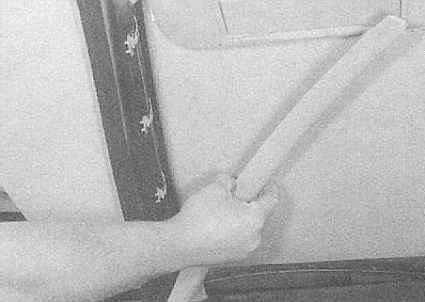

34. Поддевая маленькой отверткой, снимите панели отделки с передних кузовных
стоек.
|
|
|
35. Снимите сборку электромотора привода
очистителей ветрового стекла (обратитесь к Главе
Бортовое
электрооборудование).
|
|

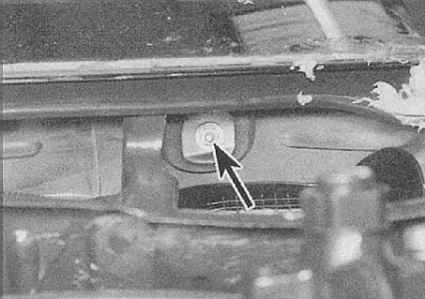

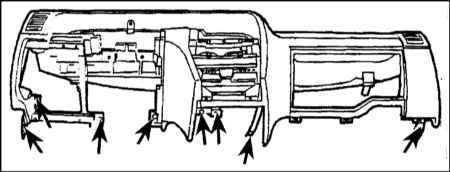

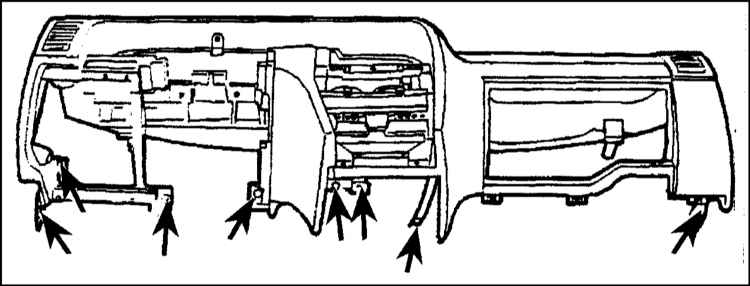

36. Со стороны двигательного отсека выверните три гайки крепления панели приборов
к переборке.
|
|
|
37. В салоне автомобиля выверните левый винт крепления нижней части панели.
|
|
|
38. Затем отдайте два правых винта.
|
|
|

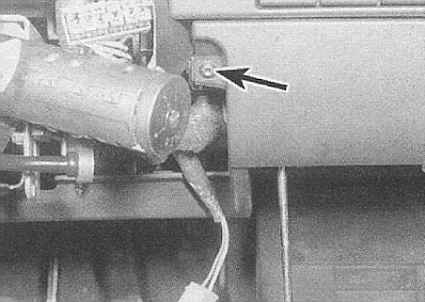

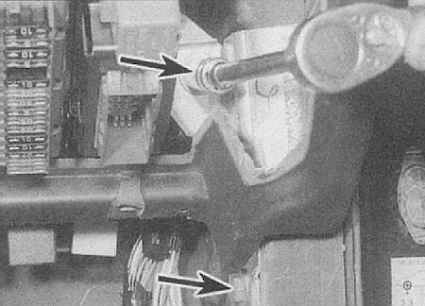

39. С обеих сторон верхнего кронштейна рулевой колонки выверните два винта крепления
к нему панели приборов.
|
|
|

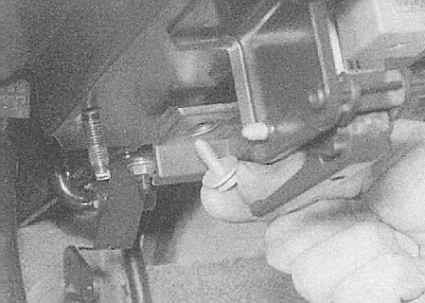

40. Также отдайте два винта крепления панели приборов
к нижнему кронштейну колонки.
|
|
|

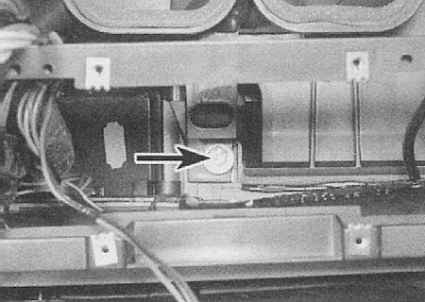

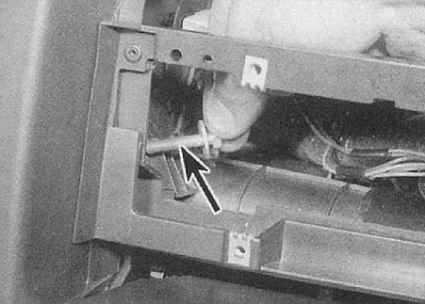

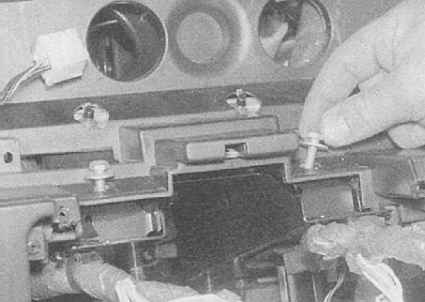

41. Через нишу под установку магнитолы выверните верхний болт крепления панели
приборов к сборке отопителя.
|
|
|
42. В нижней части центральной секции панели приборов
выверните нижний винт крепления несущей рамы панели к отопителю.
Также выверните винт крепления панели к правой несущей раме, которая
не подлежит снятию с автомобиля.
|
|
|

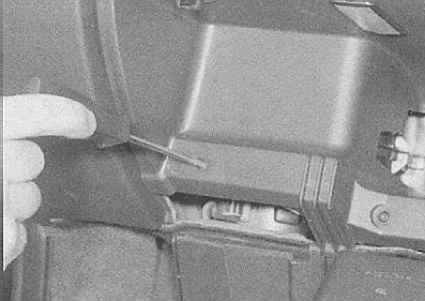

43. Через отверстие под установку магнитолы/вещевой
полки (с левой его стороны) выверните болт крепления вентиляционного
воздуховода к левой несущей раме панели приборов.
|
|
|

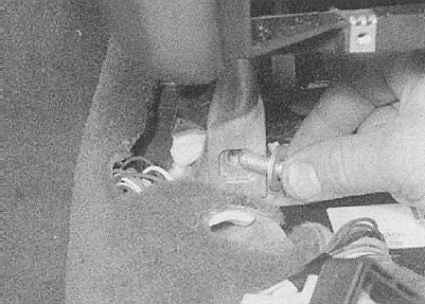

44. Под центральной частью панели выверните болт крепления ее левой несущей рамы
к кронштейну на полу автомобиля.
|
|
|

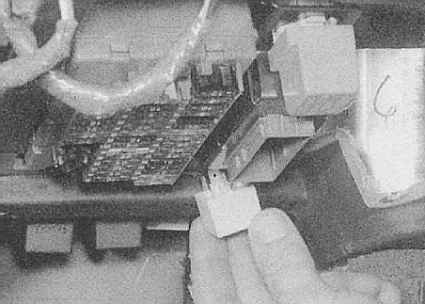

45. Где требуется, извлеките заднее реле из монтажного блока предохранителей
с целью обеспечения возможности снятия панели приборов.
|
|
|
46. При помощи ассистента аккуратно оттяните сборку панели приборов вперед, отделяя
ее от переборки двигательного отсека и высвобождая оставшиеся закрепленными
электрические разъемы. Извлеките снятую сборку через одну из передник дверей
автомобиля, пропуская электропроводку сквозь отверстия в ней. Постарайтесь запомнить маршруты прокладки жгутов.
|
|
