14.22. Снятие и установка сидений
Передние сиденья
|
На моделях, оборудованных системой преднатяга
передних ремней безопасности необходимо произвести небольшую подготовительную
работу:
a) Извлеките ключ зажигания;
b) Отсоедините отрицательный провод от батареи и обождите около 10 минут;
c) Рассоедините контактный разъем электропроводки устройства преднатяга (разъемы
окрашены в оранжевый цвет и расположены под сиденьями).
|
Не предпринимайте попыток диагностирования блоков преднатяга ремней. Помните,
что подача любого электропитания (включая ток, вырабатываемый внутренним источником
питания омметра) к натяжителям приводит к срабатыванию их механизмов. Кроме
того, срабатывание натяжителей происходит также при разогреве сборок до температуры
выше 100°С.

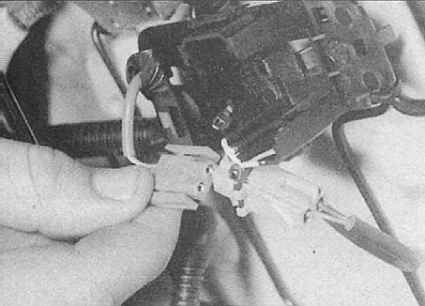

Рассоединение контактного разъема электропроводки натяжителя переднего
ремня безопасности
|
Сиденье для наглядности снято.
|
Снятие
|
|
|

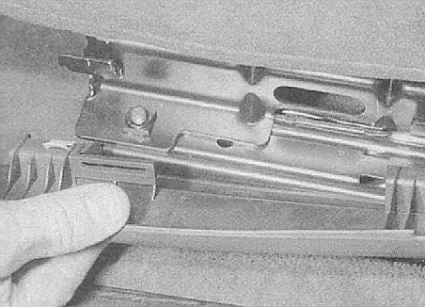

1. Аккуратно снимите с наружного края
сиденья пластмассовую декоративную панель. Сначала панель следует
оттянуть вперед, затем сдвинуть в сторону двери с целью высвобождения
из фиксаторов.
|
|
|

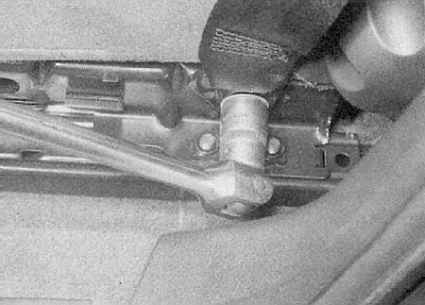

2. Выверните нижний анкерный болт крепления ремня
безопасности к раме сиденья.
|
|
|

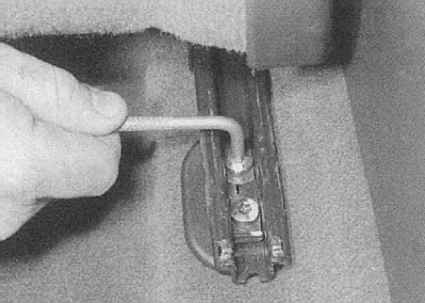

3. Сдвиньте сиденье до упора вперед с целью обеспечения
доступа к задним крепежным болтам. Выверните болты.
|
|
|
4. Теперь сдвиньте сиденье назад и выверните передние
болты его крепления.
5. На моделях, оборудованных электроприводом регулировки положения сидений перед
началом демонтажа следует удостовериться, что аккумуляторная батарея отключена.
6. При соответствующей комплектации рассоедините контактный разъем(ы) проложенной
под сиденьем электропроводки.
7. Снимите сиденье и извлеките его из салона автомобиля.
8. Снимите пластмассовые напольные щиты (постарайтесь запомнить их установочное
положение).
|
|
Установка
Установка производится в обратном порядке.
Подушка заднего сиденья (сиденье
сплошной конструкции)
Снятие
|
|
|
1. Поднимите передний край подушки и наклоните
ее вперед.

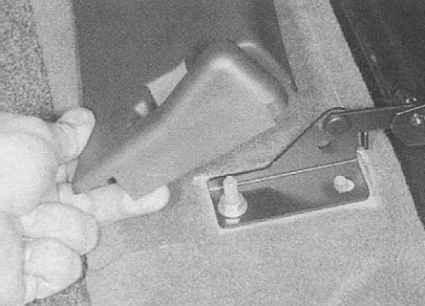

2. Снимите декоративные крышки с петель сиденья.
3. Отдайте гайки крепления подушки к петельным сборкам, затем извлеките подушку
из салона автомобиля.
|
|
Установка
Установка производится в обратном порядке.
Спинка заднего сиденья (сиденье
сплошной конструкции)
Снятие
|
|
|
1. Отпустите фиксатор и сложите спинку вперед.
2. Выверните винты крепления спинки к петельным сборкам, расположенным в противоположных
концах сиденья. Поднимите спинку и извлеките ее из салона автомобиля.
|
|
Установка
Установка производится в обратном порядке.
Подушки заднего сиденья (сиденье раздельной конструкции)
|
|
|
1. Выполните процедуры подраздела "Подушка
заднего сиденья (сиденье сплошной конструкции) - Снятие".
С целью обеспечения доступа к гайкам крепления петельных сборок
с них необходимо снять декоративные крышки.
|
|
|
Спинки заднего сиденья (сиденье раздельного
типа)
Снятие
|
|
|
1. Отпустите фиксатор и сложите спинку сиденья
вперед.
2. Выверните винты крепления к полу петельных сборок, расположенных с обеих сторон
спинки сиденья. Обратите внимание, что при снятии спинки меньшего сиденья достаточно
вывернуть винты крепления к полу только наружной петли.
3. Поднимите спинку и извлеките ее из салона автомобиля. При снятии спинки меньшего
сиденья ее внутренний край следует высвободить из петельной планки.
|
|
Установка
Установка производится в обратном порядке.
|
