14.23. Снятие и установка ремней безопасности
|
Старайтесь запоминать установочные положения
различных шайб и дистанционных втулок, используемых в анкерных узлах
крепления ремней.
|
Ремни безопасности
передних сидений
Снятие
|
|
|
1. Аккуратно поддев, снимите декоративную
панель с наружного края переднего сиденья. Оттяните панель вперед,
затем подайте ее к двери и снимите с сиденья.
2. Выверните болт крепления нижнего анкера ремня к раме сиденья.
|
|

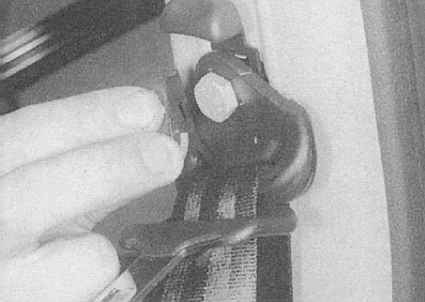

3. Поддев, снимите крышку с верхнего
анкерного болта ремня на центральной кузовной стойке.
|
|
|

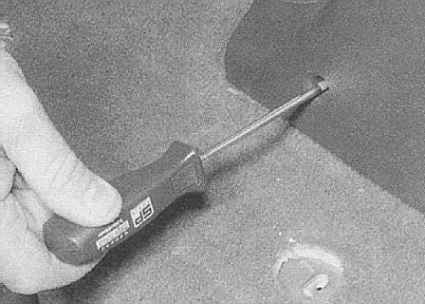

4. В нижней части центральной стойки выверните
два винта крепления панели ее отделки.

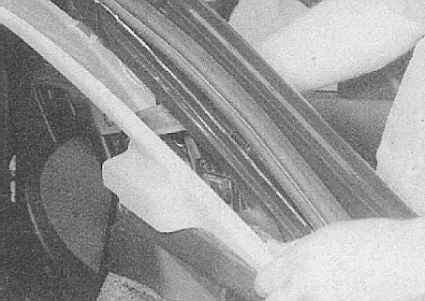

Стяните с краев панели уплотнительные полосы, затем снимите панель
со стойки.
|
|
|
5. Выверните крепежный болт и снимите со стойки
верхнюю анкерную сборку ремня.
|
|
6. Выверните болт крепления инерционного барабана
возвратного устройства и снимите сборку ремня безопасности с автомобиля.
|
|
|
Установка
Установка производится в обратном порядке. Проследите за правильностью установки
шайб и дистанционных втулок анкерных узлов и прочностью затягивания крепежа.
Стеблевые держатели пряжек передних ремней безопасности (модели без натяжителей
ремней)
Снятие
|
|
|
1. Выверните крепежные винты/отпустите фиксаторы
и снимите боковую панель отделки сиденья.

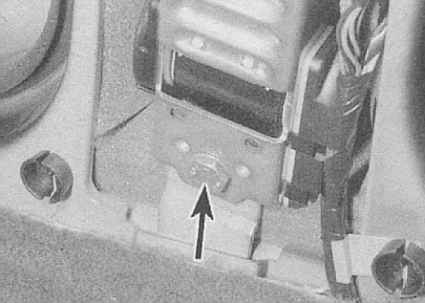

2. Держатель крепится болтом к раме сиденья. Под головку болта подложена шайба
(не забудьте про нее).
|
|
Установка
Установка производится в обратном порядке. Проследите за прочностью затягивания
крепежа.
Стеблевые держатели пряжек передних ремней безопасности (модели
с натяжителями ремней)
|
|
На моделях, оборудованных системой преднатяга
передних ремней безопасности необходимо произвести небольшую подготовительную
работу:
a) Извлеките ключ зажигания;
b) Отсоедините отрицательный провод от батареи и обождите около 10 минут;
c) Рассоедините контактный разъем электропроводки устройства преднатяга (разъемы
окрашены в оранжевый цвет и расположены под сиденьями).
|
Не предпринимайте попыток диагностирования блоков преднатяга ремней. Помните,
что подача любого электропитания (включая ток, вырабатываемый внутренним
источником питания омметра) приводит к срабатыванию механизмов устройства
преднатяга. Кроме того, срабатывание устройств происходит также при разогреве
сборок до температуры выше 100°С.
Снятие
|
|
|
1. Держатель встроен в механизм натяжителя
ремня безопасности.
2. Выверните крепежные винты/отпустите держатели и снимите боковую панель отделки
сиденья.
3. Высвободите электропроводку натяжителя из фиксаторов на нижней стороне сиденья.
|
|

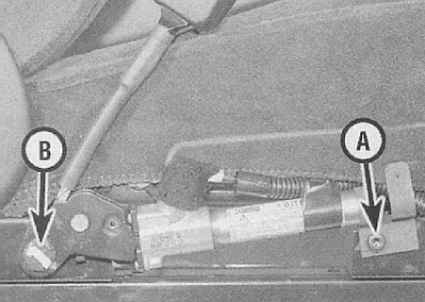

4. Ослабьте передний винт крепления
натяжителя.
5. Выверните задний
крепежный болт.
A — Передний винт
B —
Задний болт
|
|
|
6. Снимите механизм натяжителя с сиденья.
|
|
|
|
Старайтесь не прикасаться руками к пряжке
или кабелю, - держите натяжитель за корпус.
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Перед установкой натяжителя удостоверьтесь, что аккумуляторная батарея отсоединена,
а зажигание выключено;
b) Старайтесь не прикасаться к пряжке ремня безопасности при первом включении
зажигания.
Боковые ремни безопасности заднего сиденья
Снятие
|
|
|
1. Откройте дверь задка и заднюю дверь
автомобиля с соответствующей стороны автомобиля. Снимите уплотнительные
полосы в края панели внутренней отделки задней боковой секции
кузова.
|
|
2. Поддевая панель внутренней отделки
задней стойки высвободите ее из фиксаторов и снимите (обратите внимание, что панель защелкнута в упорную
секцию задней полки).
|
|
|
3. Выверните болт крепления верхнего анкерного
узла ремня безопасности к задней стойке.

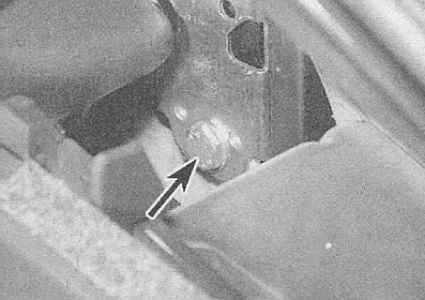

4. Сложите вперед подушку сиденья с целью обеспечения доступа к нижнему анкерному
болту ремня. Выверните болт.
|
|

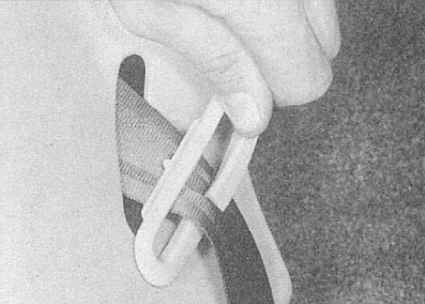

5. Поддев, высвободите облицовку окна под ремень
безопасности из боковой панели внутренней отделки салона, затем пропустите сквозь панель
верхний и нижний анкерные узлы ремня.
|
|
|
6. Отболтите инерционный барабан возвратного устройства
и снимите сборку ремня безопасности с автомобиля.
|
|
|
Установка
Установка производится в обратном порядке. Проследите за правильностью
установки шайб и дистанционных втулок анкерных узлов и за прочностью затягивания
крепежа.
Центральный ремень безопасности заднего сиденья
Снятие
|
|
|
1. Сборка просто приболчена к панели пола автомобиля,
- поднимите подушку сиденья.
|
|
Установка
Установка производится в обратном порядке. Проследите за правильностью
установки шайб и дистанционных втулок анкерных узлов и за прочностью затягивания
крепежа.
Электронный блок управления натяжителей передних ремней безопасности
Снятие
Блок расположен под центральной консолью.
|
|
|
1. Отсоедините отрицательный провод
от батареи и обождите не менее 10 минут.
2. Снимите центральную консоль (см.
Снятие
и установка центральной консоли).
3. Рассоедините контактные разъемы электропроводки. Постарайтесь запомнить маршруты
прокладки жгутов.
|
|

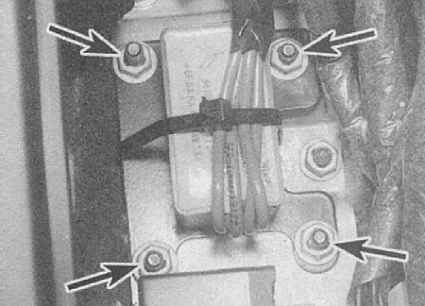

4. Отдайте четыре крепежных гайки и
снимите блок управления с опорного кронштейна.
|
|
|
Установка
Установка производится в обратном порядке. Проследите за правильностью прокладки
электропроводки и надежностью крепления контактных разъемов прежде чем подключать
аккумуляторную батарею.
|
