14.12. Снятие и установка дверных ручек и компонентов замка

1. Снимите панель внутренней обивки двери (см. Снятие и установка панелей внутренней обивки дверей).

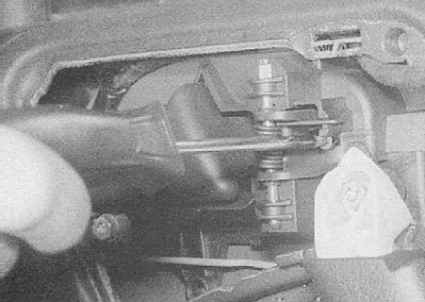

2. Отпустите стяжной винт хомута крепления исполнительного штока, сдвиньте ручку вперед и отделите ее от двери. Обратите внимание, что при снятии ручки задней двери исполнительный шток кнопки выключения замка должен быть высвобожден из двери без отсоединения от ручки.

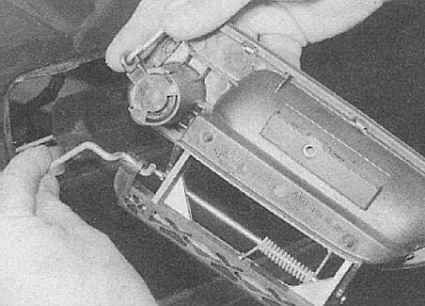

3. Отсоедините от ручки исполнительный шток дверного замка.

4. При соответствующей комплектации перед снятием ручки высвободите жгут электропроводки из фиксатора, расположенного в ее верхней части.

1. Снимите панель внутренней обивки и пластмассовый уплотнительный экран (см. Снятие и установка панелей внутренней обивки дверей).

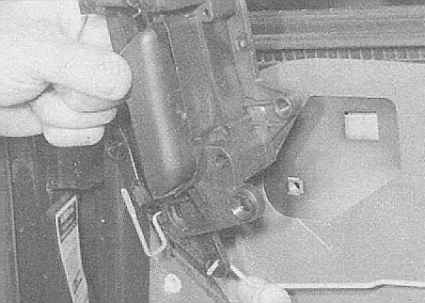

2. С заднего торца двери выверните три винта крепления замковой сборки. Высвободите исполнительный шток внутренней ручки из фиксатора на двери с целью обеспечения возможности поворота сборки.

3. Внутри рамы двери отсоедините от замка исполнительный шток наружной ручки.

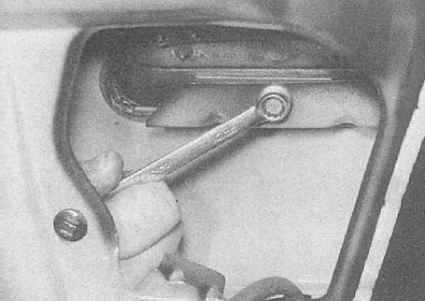

4. Через отверстие в дверной раме выверните крепежный винт.

5. Снимите наружную ручку вместе с исполнительными штоками.

1. Снимите панель внутренней обивки и пластмассовый уплотнительный экран (см. Снятие и установка панелей внутренней обивки дверей).
2. Полностью поднимите оконное стекло.

3. Выверните крепежный винт.

3. Извлеките из двери направляющий желоб оконного стекла.

4. Через отверстие в дверной раме выверните винт крепления наружной ручки.
5. Снимите наружную ручку двери и отсоедините исполнительный шток замка.

1. Откройте дверь, затем извлеките из отверстия доступа в ее заднем торце (сразу над замком) резиновую втулку.
2. Вставьте ключ в замок.

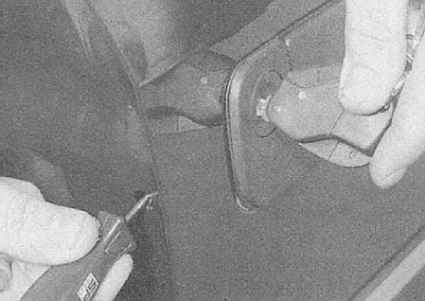

3. Проденьте длинную отвертку в отверстие доступа и отожмите стопорное кольцо крепления цилиндра замка.

4. За ключ вытяните цилиндр замка из наружной ручки двери.

1. Заправьте цилиндр замка на свое штатное место, защелкнув его в стопорное кольцо.
2. Посадите в отверстие доступа в заднем торце двери резиновую втулку.

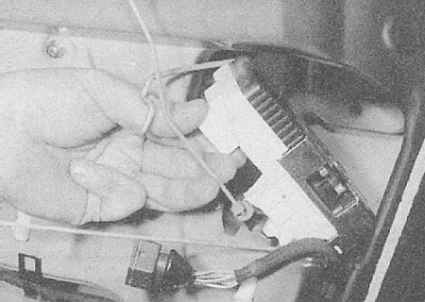

1. Снимите внутреннюю и наружную дверные ручки (см. выше), затем извлеките замок из двери в сборе с исполнительными штоками, при соответствующей комплектации отсоедините электропроводку.

1. Снимите наружную ручку двери (см. выше).

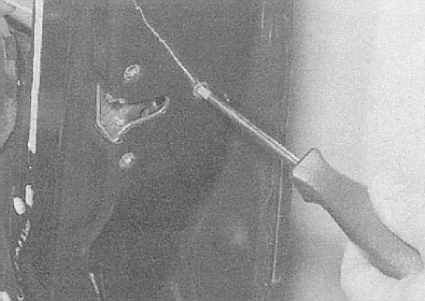

2. В заднем торце двери выверните три винта крепления замковой сборки.
3. Высвободите исполнительные штоки из фиксаторов на двери.

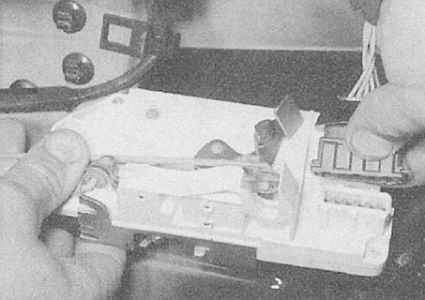

4. Через отверстие в дверной раме извлеките замок с подсоединенными к нему исполнительными штоками (постарайтесь запомнить установочное положение последних). При соответствующей комплектации отсоедините электропроводку.
