14.13. Снятие и установка регуляторов стеклоподъемников дверных окон

1. Опустите оконное стекло на две трети его хода, затем снимите панель внутренней обивки и уплотнительный экран двери (см. Снятие и установка панелей внутренней обивки дверей).

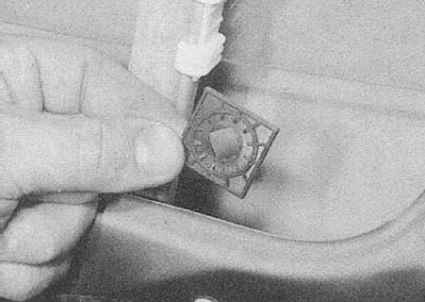

2. С внутренней стороны двери отпустите пластмассовый фиксатор крепления оконного стекла к регулятору: для чего разверните фиксатор на 45°, снимите его, затем высвободите стекло из механизма регулятора.

3. Снимите уплотнительную полосу с нижнего края оконного проема.

4. Попросите помощника и подержать стекло его в поднятом положении, либо поднимите стекло и закрепите его скотчем.

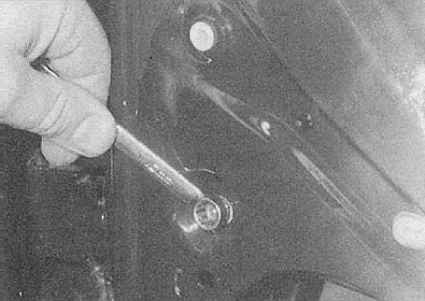

5. В передней части двери отдайте гайку крепления переднего направляющего полоза стекла. Извлеките полоз через отверстие в дверной раме.

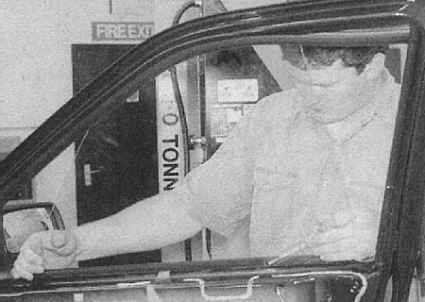

6. Снимите уплотнительную полосу с заднего края оконного проема и извлеките стекло из двери.

1. Свободно заправьте на штатное место передний направляющий полоз, затем опустите стекло в дверь и закрепите его на регуляторе пластмассовым фиксатором, проследив за надежностью защелкивания последнего.
2. Подкорректируйте положение направляющего полоза и закрепите его гайкой.

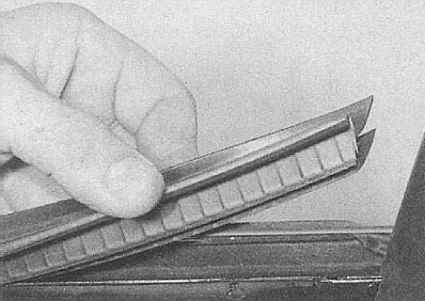

3. Установите уплотнительную полосу на задний край оконного проема, проследив, чтобы направляющий выступ на заднем краю стекла попал в желоб резиновой полосы. Удостоверьтесь в плотности посадки уплотнительной полосы.

4. Посадите уплотнительную полосу изнутри на нижний край оконного проема.
5. Установите на дверь пластмассовый уплотнительный экран и панель внутренней обивки (см. Снятие и установка панелей внутренней обивки дверей).

1. Полностью поднимите оконное стекло, затем снимите панель внутренней обивки и пластмассовый уплотнительный экран двери (см. Снятие и установка панелей внутренней обивки дверей).

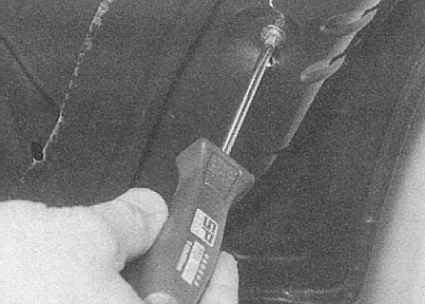

2. В нижнем заднем углу двери выверните винт крепления направляющего желоба оконного стекла.

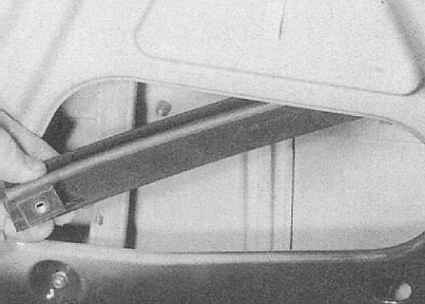

3. Затем извлеките желоб через отверстие в двери.

4. Полностью опустите стекло, разверните под 45° и снимите пластмассовый фиксатор, затем высвободите стекло из механизма регулятора.
5. Снимите уплотнительную полосу с нижнего края оконного проема.
6. Снимите уплотнительную полосу с заднего края оконного проема и извлеките стекло из двери.

1. Свободно заправьте на свое штатное место задний направляющий желоб, затем опустите стекло в дверь и закрепите его пластмассовым фиксатором на регуляторе стеклоподъемника. Проследите за надежностью защелкивания фиксатора.

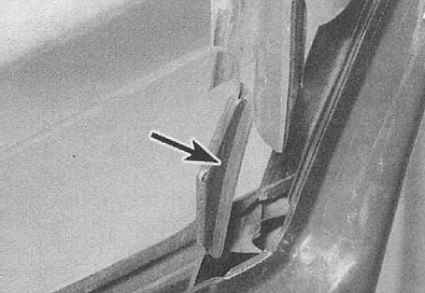

2. Подкорректируйте положение направляющего желоба таким образом, чтобы его верхний край вошел в зацепление с язычком в верхней части двери, затем вверните и затяните крепежный винт.
3. Посадите уплотнительную полосу на задний край оконного проема (проследите за попаданием в паз полосы направляющего выступа стекла). Удостоверьтесь в плотности посадки полосы.
4. Посадите уплотнительную полосу изнутри на нижний край оконного проема.
5. Установите пластмассовый уплотнительный экран и панель внутренней обивки двери (см. Снятие и установка панелей внутренней обивки дверей).

1. Опустите дверное стекло на две трети его хода, затем снимите панель внутренней обивки и пластмассовый уплотнительный экран двери (см. Снятие и установка панелей внутренней обивки дверей).
2. С внутренней стороны двери отпустите пластмассовый фиксатор крепления стекла к регулятору стеклоподъемника: поверните под 45° и снимите фиксатор, затем высвободите стекло из механизма регулятора.
3. Поднимите стекло в верхнее положение и закрепите его скотчем. Удостоверьтесь в надежности крепления стекла.
4. Через отверстие в дверной раме отсоедините электропроводку от электромотора привода стеклоподъемника.

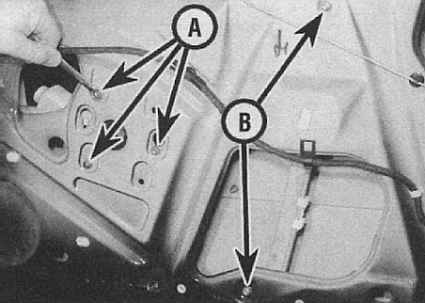

5. Отдайте три гайки крепления сборки электромотора, затем еще две, которыми крепится направляющий полоз стекла.

A — три гайки крепления сборки электромотора привода стеклоподъемника
В — две гайки крепления направляющего полоза

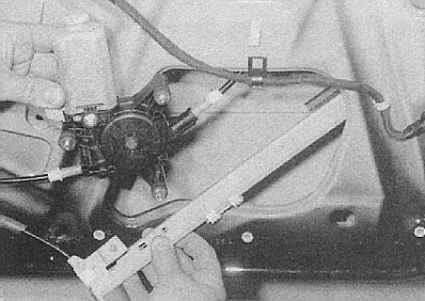

6. Извлеките сборку через отверстие в двери.
