14.16. Снятие и установка компонентов единого замка
Электронный блок управления
Снятие
Блок расположен под центральной консолью.
|
|
|
1. Отсоедините отрицательный провод
от батареи.
2. Снимите центральную консоль (см.
Снятие
и установка центральной консоли).
|
|

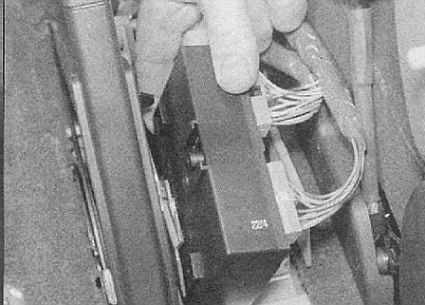

3. Высвободите блок из опорного кронштейна
и отсоедините от него электропроводку.
|
|
|
Установка
Установка производится в обратном порядке.
Дверные активаторы
Активаторы единого замка встроены в замковые сборки дверей (см.
Снятие
и установка дверных ручек и компонентов замка).
Активатор замка двери задка
|
|
|
1. Отсоедините отрицательный провод
от батареи.
2. Откройте дверь задка.
3. Откройте лючки доступа и отсоедините электропроводку от вмонтированных дверь
задних комбинированных фонарей.
4. Отпустите фиксаторы, выверните крепежные винты и снимите панель нижней отделки
двери задка.
|
|

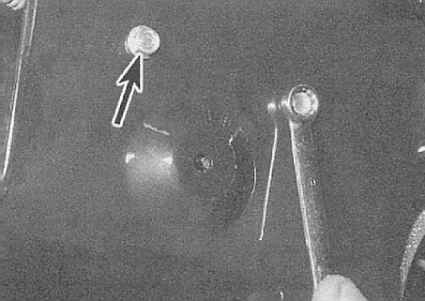

5. Выверните два крепежных болта.
|
|
|

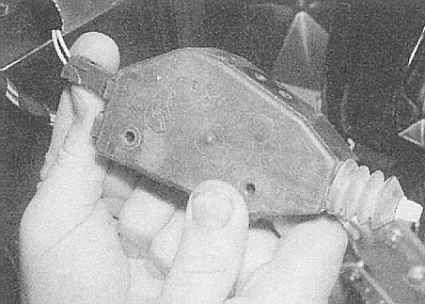

6. Извлеките активатор дверного замка, затем отсоедините
от него электропроводку.
|
|
|
7. Установка производится в обратном порядке.
|
|
Приемник сигналов с пульта
дистанционного управления
|
|
|

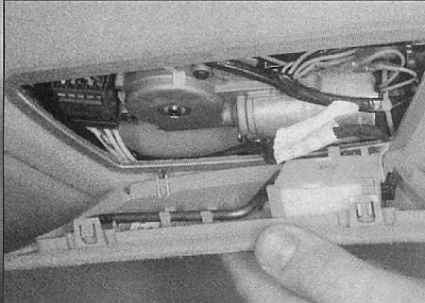

1. Аккуратно поддев, снимите панель
крышки электромотора привода верхнего люка.
|
|
|

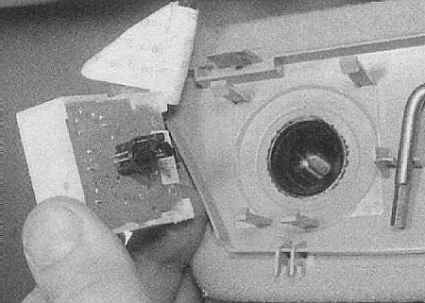

2. Отпустите фиксаторы и снимите приемник сигналов
пульта ДУ единого замка с панели крышки, отсоедините электропроводку.
|
|
|
3. Установка производится в обратном порядке.
|
|
Батареи пульта ДУ
|
|
|
1. Выверните маленький самонарезной винт в задней
части сборки трансмиттера. Вытяните трансмиттер из задней крышки
с целью обеспечения доступа к батареям.
2. Извлеките батареи (постарайтесь запомнить их правильное установочное положение).
3. Правильным образом установите две новых батареи, установите на место крышку
и затяните саморез.
|
|
|
