19.3. Схема 2б. Система управления двигателем (продолжение)

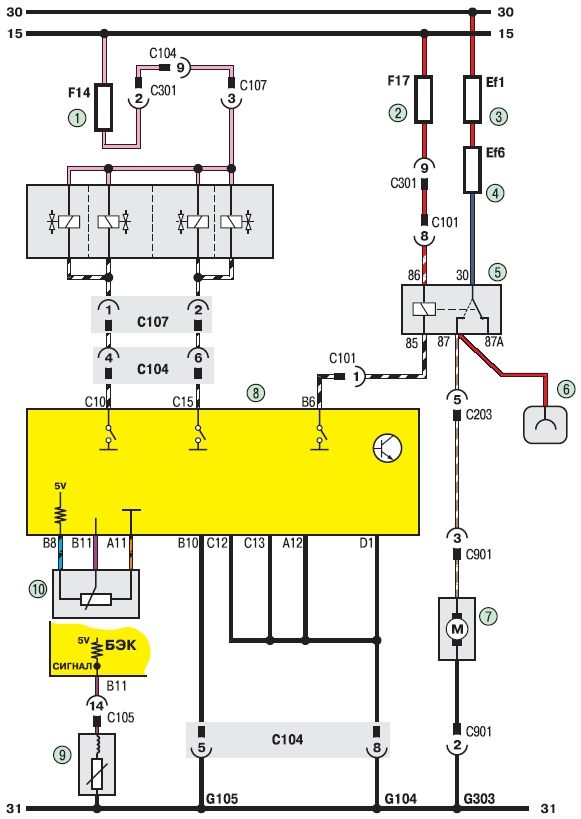

Схема 2б. Система управления двигателем (продолжение): 1, 2 - предохранители (15 А); 3 - плавкая вставка (80 А); 4 - плавкая вставка (15 А); 5 - реле топливного насоса; 6 - диагностическая колодка топливного насоса; 7 - топливный насос; 8 - электронный блок управления двигателем; 9 - датчик концентрации кислорода; 10 - октан-корректор (установлен на часть автомобилей);  11 - топливная рампа
