19.27. Схема 10. Подушка безопасности

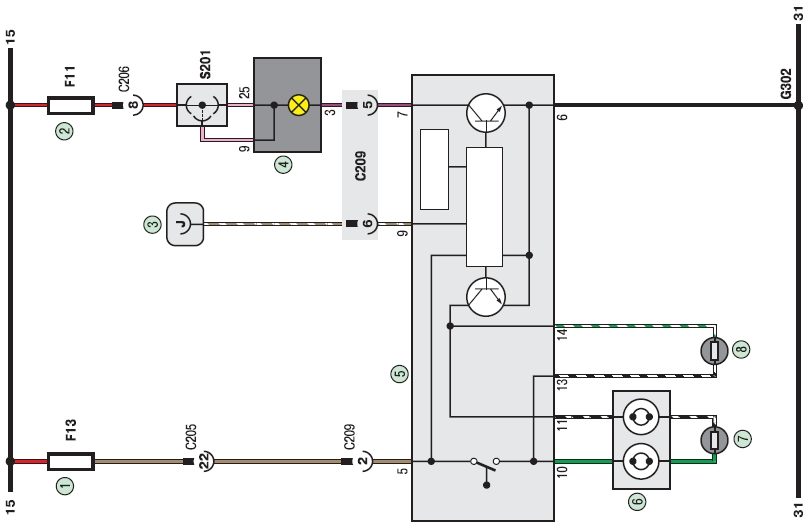

Схема 10. Подушка безопасности: 1 - предохранитель (15 А); 2 - предохранитель (10 А); 3 - диагностический разъем; 4 - сигнальная лампа неисправности подушки безопасности в комбинации приборов; 5 - электронный блок управления подушкой безопасности; 6 - контактное кольцо подушки безопасности; 7 - модуль подушки безопасности водителя; 8 - модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля)
