19.20. Схема 7. Соединения стеклоподъемников передних дверей

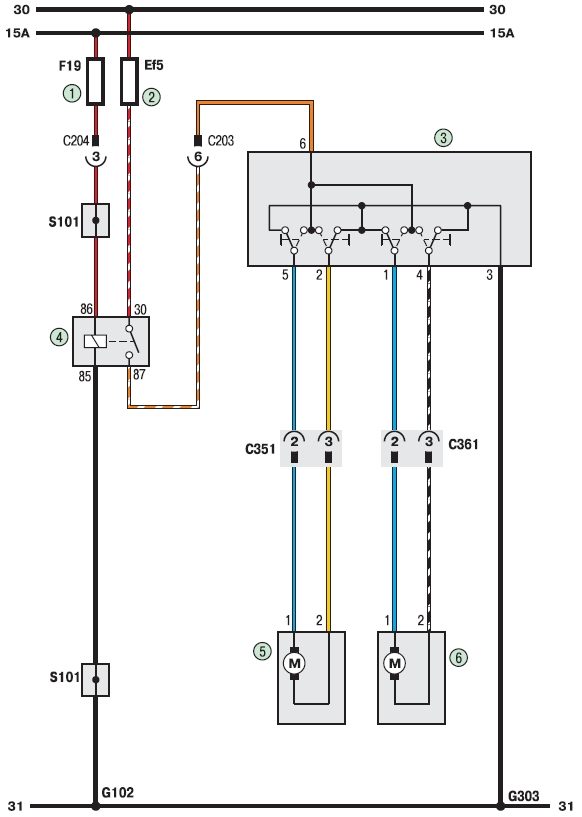

Схема 7. Соединения стеклоподъемников передних дверей: 1 - предохранитель (10 А); 2 - плавкая вставка (20 А); 3 - блок переключателей стеклоподъемников; 4 - реле стеклоподъемников; 5 - моторедуктор стеклоподъемника правой передней двери; 6 - моторедуктор стеклоподъемника левой передней двери
