19.28. Схема 11. Иммобилизатор

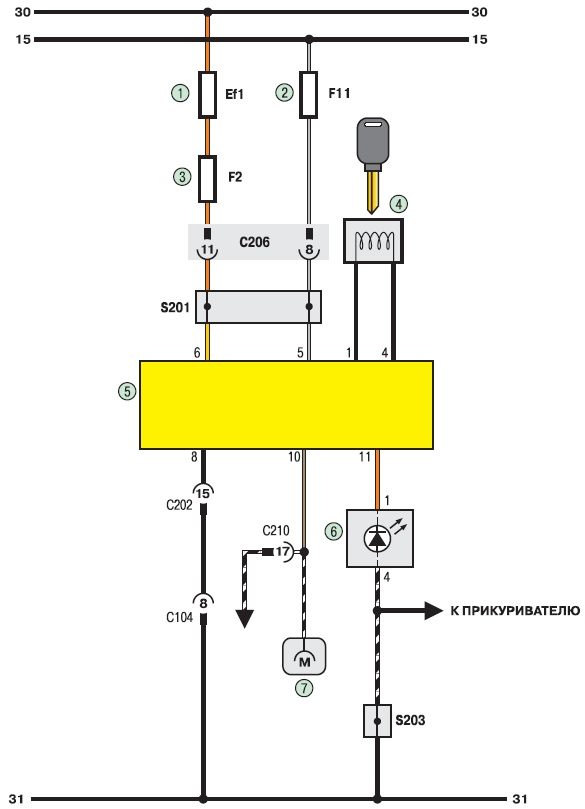

Схема 11. Иммобилизатор: 1 - плавкая вставка (80 А); 2, 3 - предохранители (10 А); 4 - антенный блок и транспондер иммобилизатора; 5 - блок управления иммобилизатором; 6 - индикатор состояния; 7 - диагностический разъем
