19.17. Схема 4. Соединения звукового сигнала

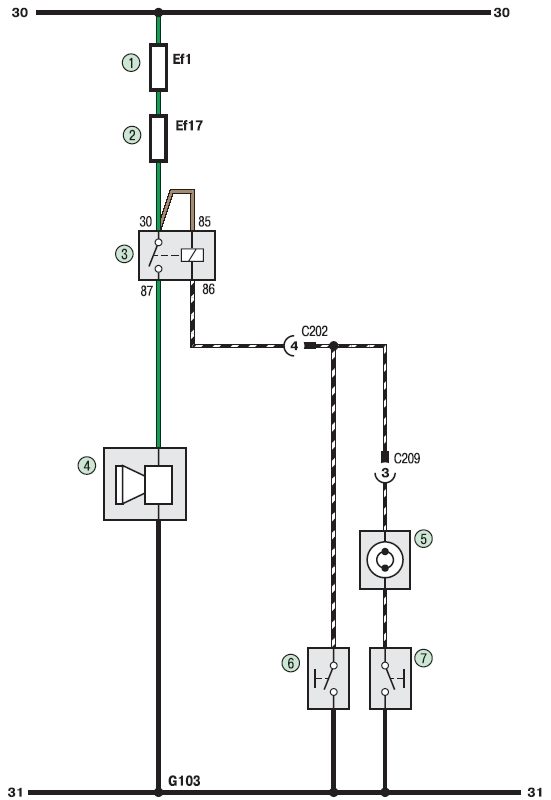

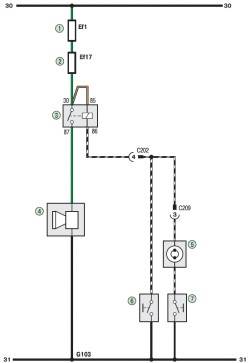

Схема 4. Соединения звукового сигнала: 1 - плавкая вставка (80 А); 2 - плавкая вставка (10 А); 3 - реле звукового сигнала; 4 - звуковой сигнал; 5 - контактный диск; 6 - выключатель звукового сигнала (автомобили, не оснащенные подушкой безопасности); 7 - выключатель звукового сигнала (автомобили, оснащенные модулем подушки безопасности)
