19.14. Схема 3ж. Соединения приборов освещения (продолжение)

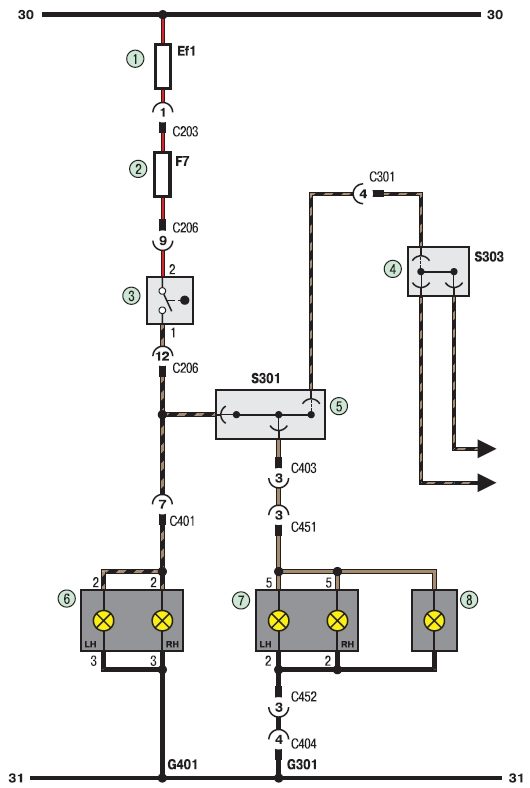

Схема 3ж. Соединения приборов освещения (продолжение): 1 - плавкая вставка (80 А); 2 - предохранитель (15 А); 3 - выключатель стоп-сигналов; 4, 5 - соединительные колодки; 6 - лампа стоп-сигнала в заднем правом фонаре; 7 - лампа стоп-сигнала в заднем левом фонаре; 8 - дополнительный стоп-сигнал
