19.11. Схема 3г. Соединения приборов освещения (продолжение)

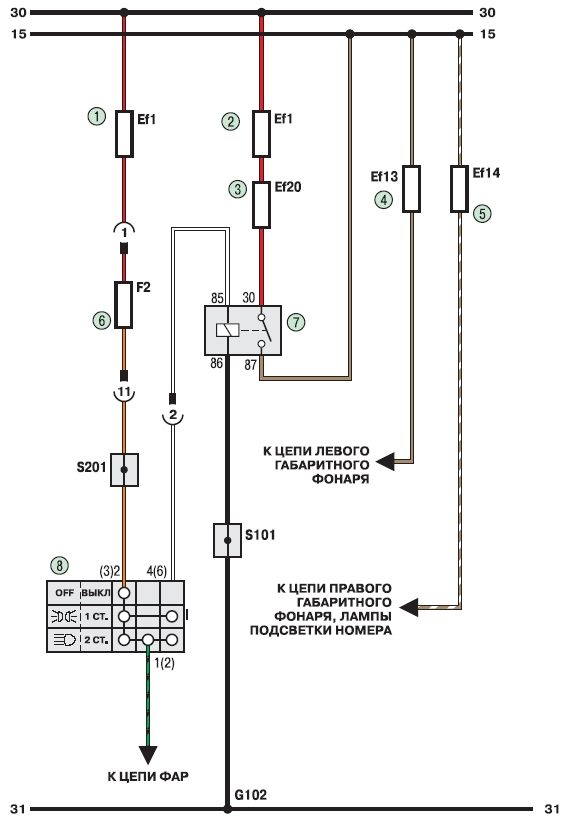

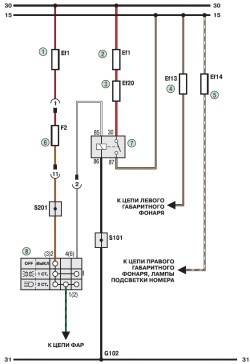

Схема 3г. Соединения приборов освещения (продолжение): 1, 2 - плавкие вставки (80 А); 3 - плавкая вставка (20 А); 4, 5 - плавкие вставки (10 А); 6 - предохранитель (10 А); 7 - реле; 8 - переключатель наружного освещения
