19.12. Схема 3д. Соединения приборов освещения (продолжение)

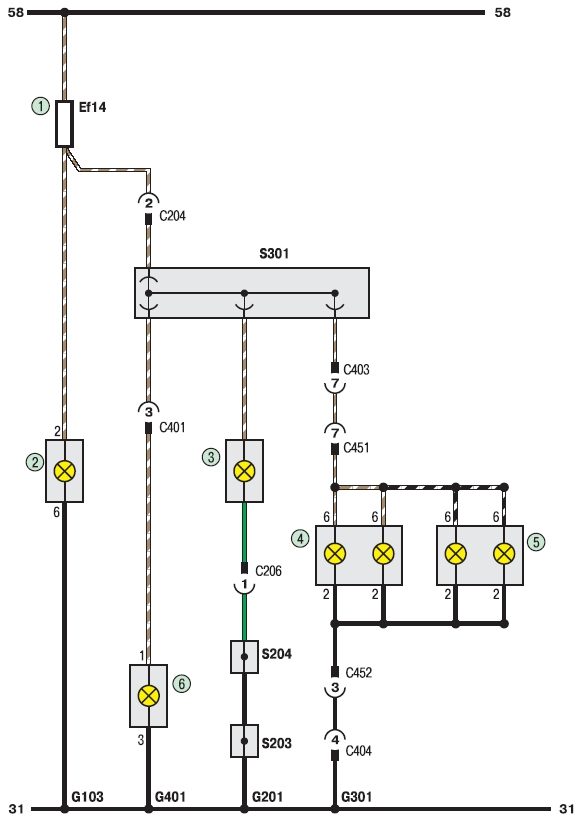

Схема 3д. Соединения приборов освещения (продолжение): 1 - плавкая вставка (10 А); 2 - лампа правого переднего габаритного фонаря; 3 - лампа освещения; 4 - лампа освещения номерного знака; 5 - лампа освещения багажника; 6 - лампа левого переднего габаритного фонаря
