19.22. Схема 8б. Соединения комбинации приборов (продолжение)

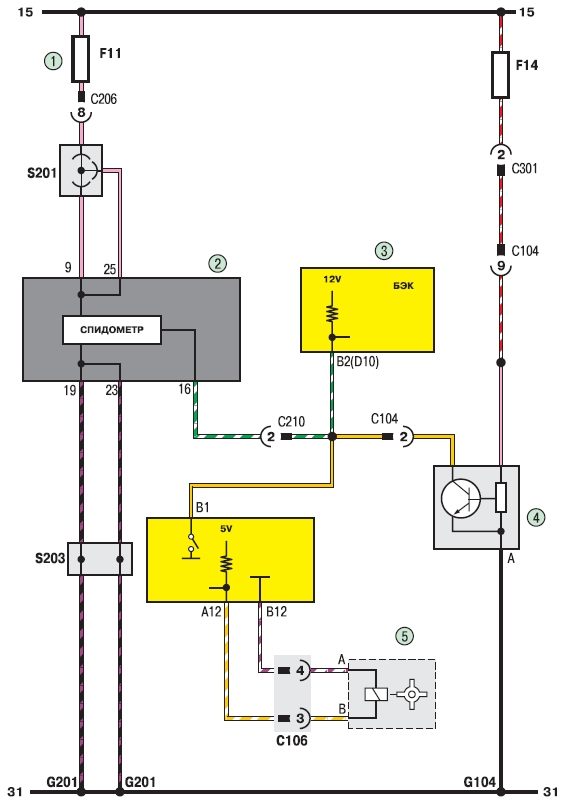

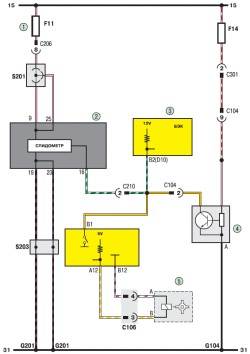

Схема 8б. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - комбинация приборов; 3 - электронный блок управления автоматической коробкой передач (автомобили, оснащенные автоматической коробкой передач); 4 - датчик скорости автомобиля (автомобили, оснащенные механической коробкой передач); 5 - датчик скорости автомобиля (автомобили, оснащенные автоматической коробкой передач)
