19.23. Схема 8в. Соединения комбинации приборов (продолжение)

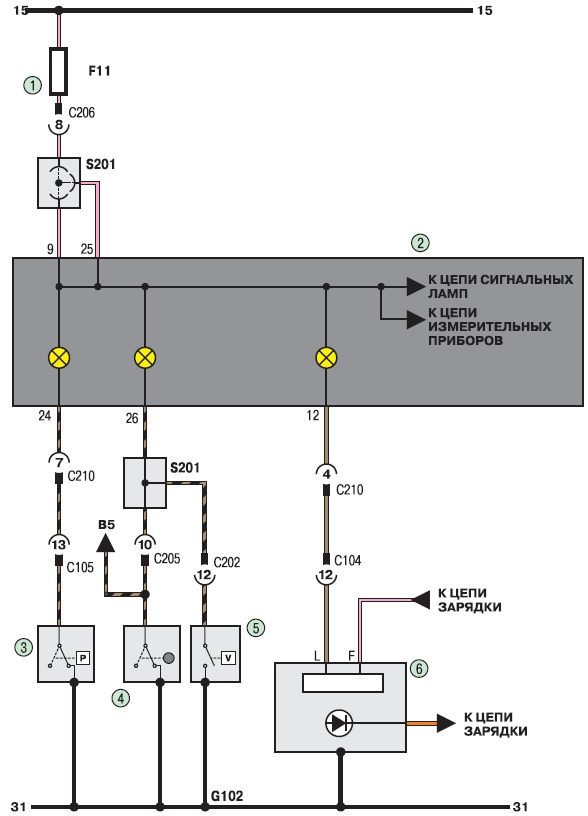

Схема 8в. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - комбинация приборов; 3 - датчик давления масла; 4 - рычаг привода стояночного тормоза; 5 - датчик уровня тормозной жидкости; 6 - генератор
