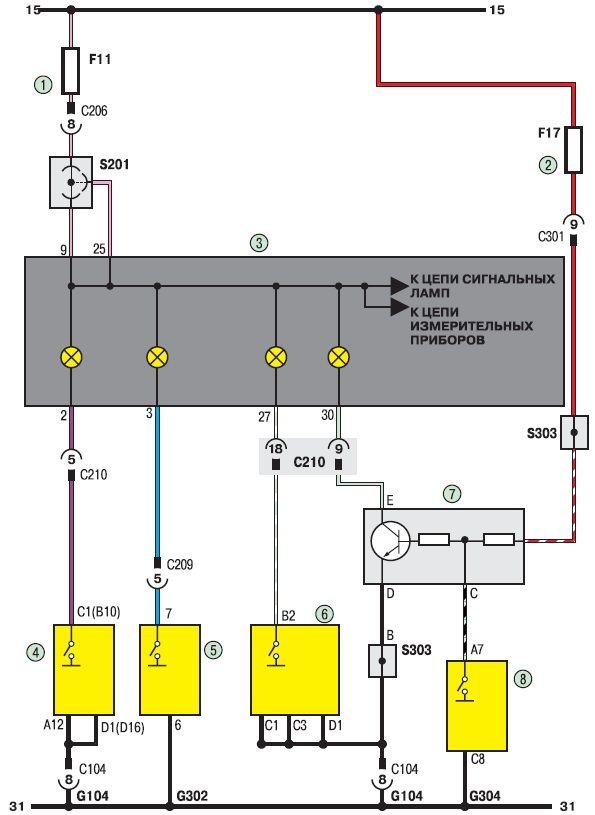

19.24. Схема 8г. Соединения комбинации приборов (продолжение)

Схема 8г. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - предохранитель (15 А); 3 - комбинация приборов; 4 - электронный блок управления автоматической коробкой передач; 5 - электронный блок управления дополнительной системой пассивной безопасности (SRS); 6 - гидроэлектронный блок управления АBS; 7 - модуль сигнальной лампы ABS; 8 - электронный модуль ABS
