19.2. Схема 2а. Система управления двигателем (начало)

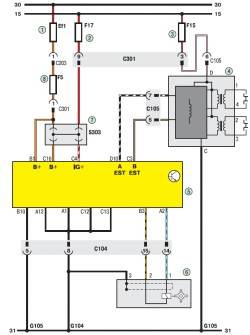

Схема 2а. Система управления двигателем (начало): 1 - плавкая вставка (80 А); 2, 3 - предохранители (15 А); 4 - катушка зажигания; 5 - электронный блок управления двигателем; 6 - датчик положения коленчатого вала; 7 - соединительная колодка; 8 - предохранитель (10 А)
