4.1.8. Снятие и установка радиатораВ результате длительной эксплуатации
автомобиля тонкие каналы в радиаторе могут засоряться осадками, содержащимися
в охлаждающей жидкости, и известковыми отложениями. Вследствие этого существенно
снижается эффективность охлаждения и двигатель перегревается. Единственным способом
исправления ситуации является замена радиатора.
Если в контур охлаждения
попадает масло, например, при дефекте уплотнительной прокладки головки цилиндров,
после проведенного ремонта необходимо снять радиатор и расширительный бачок и
промыть обычными очищающими средствами. Соблюдайте при этом указания изготовителя
очищающего средства. После установки радиатора на место необходимо всю систему
охлаждения несколько раз наполнить горячей водой и слить ее.
 |
Жидкость после промывки нельзя выливать. Соблюдайте инструкции ее производителя.
Местные органы власти должны предоставлять информацию о местах возможной утилизации
подобных жидкостей. |
| |
| 1 Снимите кожух вентилятора, обратитесь к Разделу Снятие
и установка вентилятора/кожуха вентилятора.
2 Слейте охлаждающую жидкость
и утилизируйте ее, обратитесь к Разделу Замена охлаждающей
жидкости.
3 Бензиновый двигатель: Снимите коробку воздушного фильтра на
всасывании, обратитесь к Разделу Снятие и установка воздушного
фильтра двигателя.
4 Отсоедините шланги охлаждающей жидкости сверху и
снизу на радиаторе. Для этого с помощью небольшой отвертки снимите наверх фиксаторы
быстроразъемных муфт, обратитесь к Разделу Соединение и разъединение быстроразъемной муфты.
5 Отсоедините снизу слева у
радиатора кабель датчика уровня.
 |
6 Выверните слева вверху у радиатора винт -1-.
| |
Соответствующий винт справа у радиатора был вывернут уже при снятии кожуха вентилятора.
| | 7 Наклоните радиатор вверху назад, затем
выньте вверх из нижних держателей.
| |
Радиаторы гидроусилителя руля и кондиционера расположены перед радиатором двигателя
в держателе модуля. Для снятия этих радиаторов предварительно необходимо снять
радиатор двигателя. Контур охлаждения кондиционера разрешается вскрывать только
специализированной мастерской, имеющей соответствующее оснащение. Имеется опасность
несчастного случая, обратитесь к Разделу 11.
Пластины радиатора имеют
острые кромки, поэтому рекомендуется для снятия радиатора пользоваться рукавицами.
| | |
| |
| 8 Проверьте все шланги системы охлаждения на наличие
порезов, трещин и прочие повреждения. Если необходимо, замените их. Проверьте
состояние обеих нижних резиновых опор радиатора.
 |

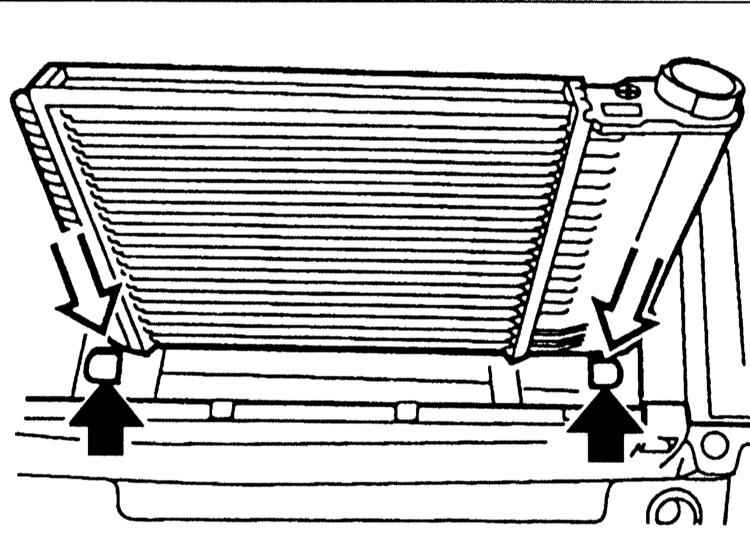

9 Вставьте радиатор сверху так, чтобы резиновые опоры сели точно в накладки
(черные стрелки на иллюстрации).
10 Наклоните радиатор вперед и наверните
верхний винт со стороны патрубка для заполнения водой. | 11
Установите кожух вентилятора, обратитесь к Разделу Снятие
и установка вентилятора/кожуха вентилятора.
12 Присоедините кабель к датчику
уровня слева внизу у радиатора.
13 Проверьте визуально уплотнительные кольца
в быстроразъемных муфтах. При наличии деформаций замените.
14 Вдавите проволочные
фиксаторы на муфтах. Соедините с радиатором шланги. При этом быстроразъемные муфты
должны отчетливо защелкнуться, обратитесь к Разделу Соединение и разъединение быстроразъемной муфты.
15 Бензиновый двигатель:
Установите коробку воздушного фильтра для всасываемого воздуха, обратитесь к Разделу
Снятие и установка воздушного фильтра двигателя.
16
Заполните систему жидкостью и удалите из нее воздух, обратитесь к Разделу Замена
охлаждающей жидкости. | |
|
|
