5.4.4. Снятие и установка воздушного фильтра двигателя

У дизельных двигателей 320d воздушный фильтр расположен непосредственно на двигателе и встроен в крышку головки цилиндров.

СНЯТИЕ

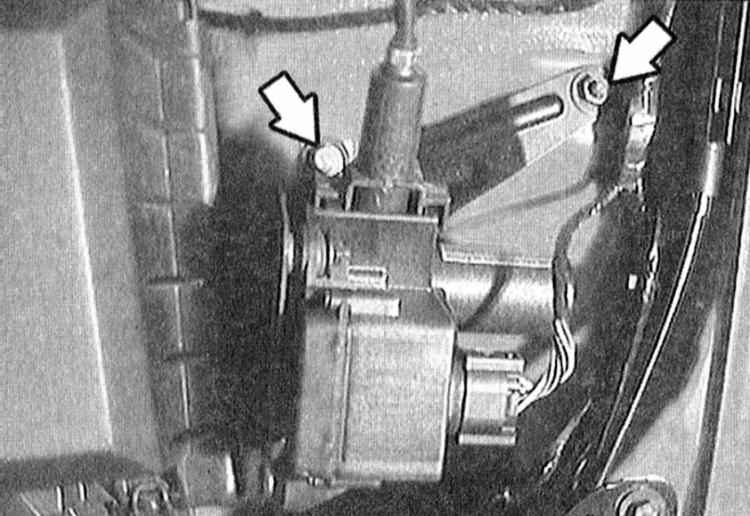

1 Автомобили с темпостатом: Отверните болты крепления и снимите электродвигатель темпостата с держателя (стрелки на иллюстрации). Отведите электродвигатель с присоединенными проводами в сторону.

2 Отсоедините всасывающую трубу с передней стороны воздушного фильтра.

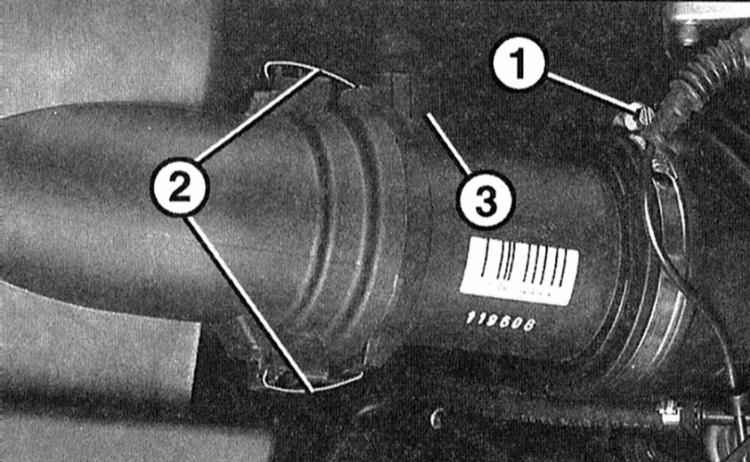

3 Снимите отверткой обе скобы -2- у измерителя массы воздуха. Регуляторы на штекере -3- и хомуте -1- ослаблять не следует.

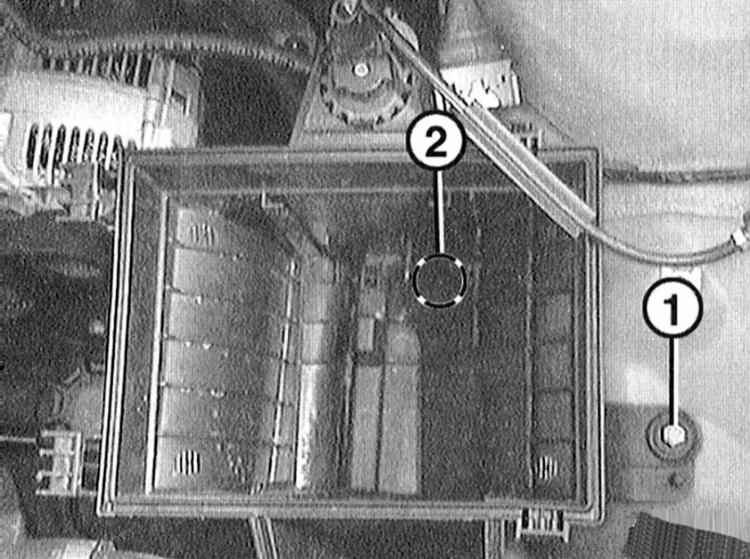

4 Выверните винт -1- и выньте коробку воздушного фильтра вверх. Указание: В точке -2- под воздушным фильтром находится резиновая опора. На иллюстрации показан воздушный фильтр без фильтрующего элемента и верхней части.

УСТАНОВКА

5 Установите корпус воздушного фильтра на нижнюю резиновую опору. При этом соедините всасывающую трубу с передней стороны воздушного фильтра.
6 Закрепите винт -1-.
7 Установите измеритель массы с уплотнительным кольцом и закрепите скобами.

Поврежденное уплотнительное кольцо замените.

8 Автомобили с темпостатом: Закрепите электродвигатель устройства регулирования скорости на держателе.
