4.1.7. Снятие и установка вентилятора с вязкостной муфтой
320i, 323i, 328i с кондиционером
Вентилятор с вязкостной муфтой закреплен
на валу насоса охлаждающей жидкости. Вместе с вентилятором, имеющим электропривод,
в его задачу входит подача достаточного количества воздуха через радиатор.
Муфту вентилятора необходимо заменять, если ступица имеет задиры и износ.
При этом вентилятор при неподвижном двигателе не вращается или вращается с трудом.
Муфту необходимо также заменять, если осевой или радиальный зазор превышают 0.6
мм. Для проверки необходимо подвигать вентилятор в продольном и поперечном направлениях.
При этом из ступицы не должно вытекать масло.
| |
| 1 Снимите направляющую всасываемого воздуха, для чего
небольшой отверткой выньте зажимы.
 |

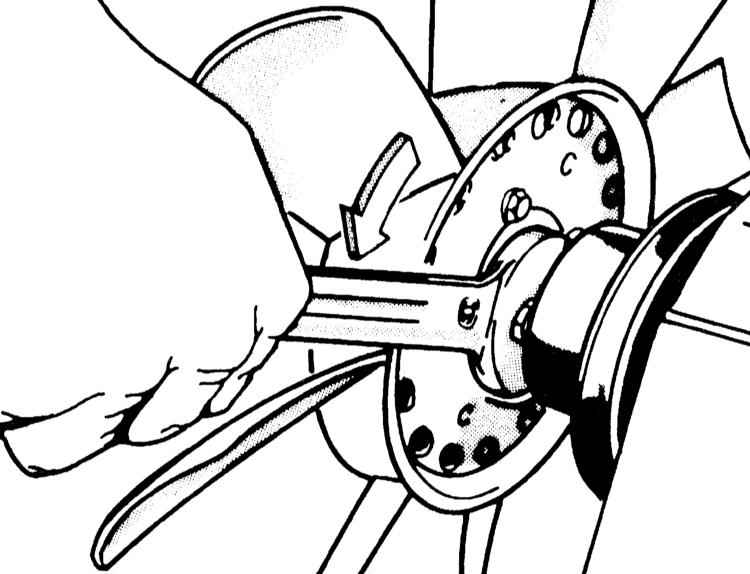

2 Отверните вентилятор со ступицы насоса охлаждающей жидкости ключом на 32
мм.
 |
Гайка крепления имеет левую резьбу и для отворачивания должна вращаться вправо
(стрелка на иллюстрации). | |
| |
При отворачивании гайки ступицу необходимо удерживать от вращения клиновым ремнем.
Если гайка сидит особенно крепко, можно постучать по ключу молотком. СТО BMW применяет
для этого специальный инструмент, с помощью которого шкив удерживается за головки
болтов. После отворачивания гайки дальше она может быть скручена вращением крыльчатки.
Следите за тем, чтобы крыльчатка не упала. Вентилятор снимается вверх. |
 |

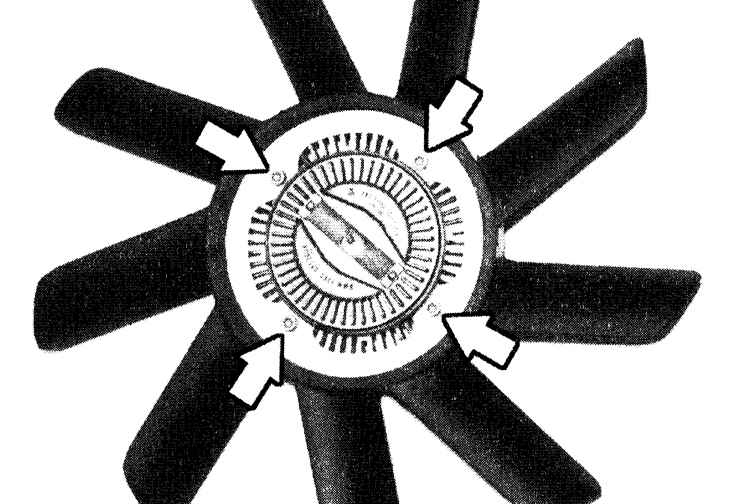

3 Отсоедините крыльчатку от вязкостной муфты, для чего выверните винты (стрелки
на иллюстрации) и выньте муфту. | | |
| |
| 4 Вставьте вязкостную муфту в крыльчатку и закрепите
ее винтами моментом 10 Н•м.
| |
Для исключения повреждения резьбы и муфты не затягивайте винты слишком сильно.
| 5 Закрепите вентилятор с муфтой на ступице насоса охлаждающей
жидкости моментом 40 Н•м. При этом удерживайте ступицу от проворачивания за клиновой
ремень или головки болтов.
| |
Не перекашивайте гайку при установке. | 6 Вставьте направляющую
всасываемого воздуха и закрепите зажимами. | |
|
|
