7.3.10. Проверка и замена щеток генератора и регулятора напряжения

1. Снимите клиновой ремень (1) и генератор (2).

2. Отверните три винта крепления (6) и снимите защитную крышку (5).

3. Отверните два винта крепления (4) и осторожно выньте регулятор напряжения (3) с обратной стороны генератора.

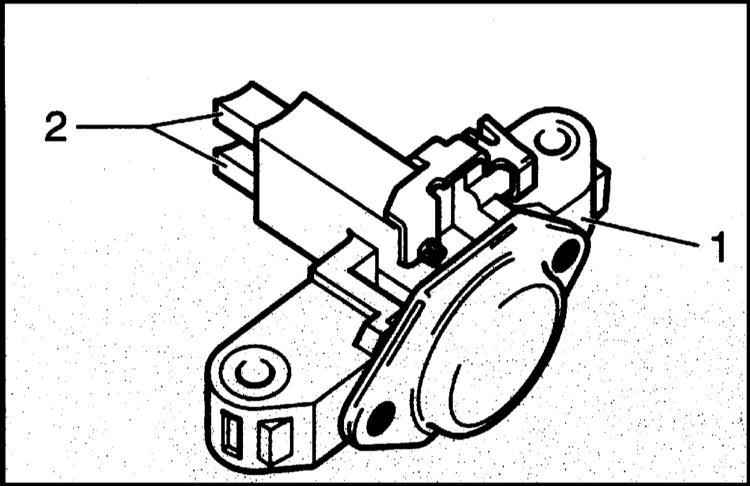

4. Замените щетки (2), если их длина составляет 5 мм или менее. Для этого отпаяйте тросики. Обратитесь к сопроводительной иллюстрации.

5. Проверьте износ контактных колец, при необходимости слегка проточите их.

6. Очистите контактные поверхности и проверьте жесткость пружин, при необходимости замените пружины.

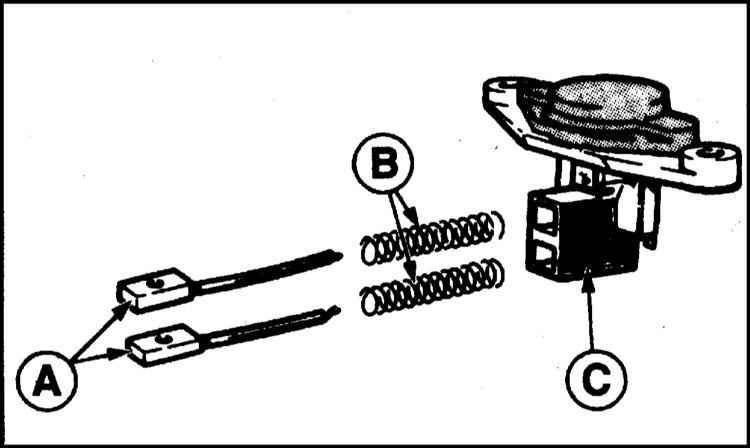

1. Вставьте в щеткодержатель (С) щетки (А) и пружины (В) и припаяйте их. Обратитесь к сопроводительной иллюстрации.

2. Для исключения попадания припоя в тросик при пайке щеток пережмите тросик плоскогубцами.

3. Изолировочный шланг над тросиком рядом с местом пайки должен быть сжат с проушиной.

4. После установки проверьте щетки на легкость перемещения в щеткодержателе.

5. Регулятор напряжения зажмите одним винтом от руки. Затем осторожно установите его в рабочее положение и окончательно закрепите.

7. Наденьте крышку у генератора и закрепите ее.

8. Установите генератор.

1. Снимите генератор.
2. Отверните три винта крепления защитной крышки и снимите ее.
3. Отверните два винта крепления и одну гайку и выньте генератор.

1. Установите новый регулятор напряжения с монтажной крышкой и слегка закрепите винтами.
2. Снимите вверх монтажную крышку.
3. Наденьте прилагаемую крышку и закрепите ее. Винты М4 крепятся моментом 2 Нм, винты М5 моментом 4 Нм.
4. Закрепите винтами защитную крышку.
5. Установите генератор.
