6.2.6. Снятие и установка патрубка дроссельной заслонки

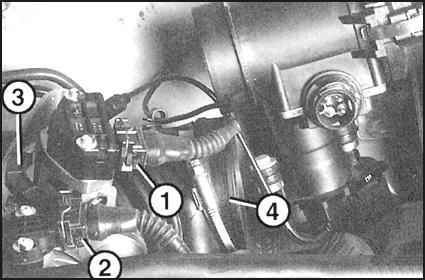

1. Расстыкуйте штекерные соединения (1) и (2). При этом сожмите проволочный стопор.
2. Закройте ASC T рычаг дроссельной заслонки (3), чтобы разгрузить ниппель троса. Выньте ниппель из сегмента.
3. Снимите шланг вентиляции картера внизу у всасывающего шланга.
4. Раскройте хомут (4) у всасывающего шланга и снимите шланг.

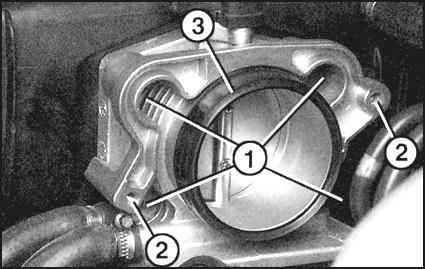

5. Отверните винты в точках (2) и снимите патрубок. Обратитесь к сопроводительной иллюстрации.
6 Отверните винты (1) и снимите проставку.

При наличии повреждений замените уплотнение (3) и перед установкой смажьте вазелином или смазкой, не содержащей кислоты.

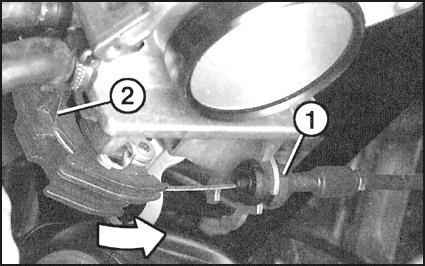

6. Закройте рычаг дроссельной заслонки, чтобы разгрузить ниппель троса. Выньте ниппель (2) из сегмента. Выньте оболочку троса из опоры (1).

6. Снимите шланги охлаждающей жидкости подогрева дроссельной заслонки у патрубка. Для этого раскройте хомуты.

Для сбора вытекающей жидкости подставьте емкость. Охлаждающая жидкость должна утилизироваться специальным образом.

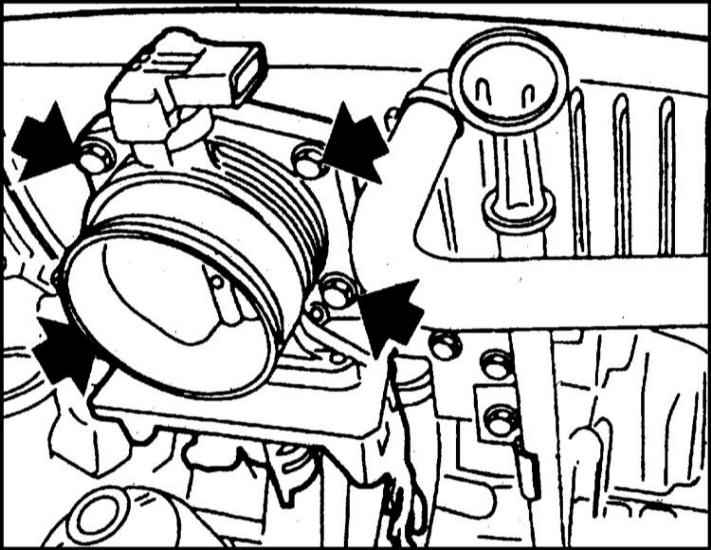

6. Отверните болты и снимите патрубок с прокладкой. Прокладка всегда заменяется на новую. Обратитесь к сопроводительной иллюстрации.

1. Закрепите патрубок с новой прокладкой.
2. Закрепите шланги охлаждающей жидкости хомутами. Заполните систему жидкостью, обратитесь к Разделу Замена жидкости системы охлаждения. Проверка морозоустойчивости охладителя. Визуальная проверка системы охлаждения.
3. Присоедините трос и отрегулируйте его, обратитесь к Разделу Регулировка привода газа.
4. Закрепите проставку и корпус дроссельной заслонки ASC T. Не забудьте прокладку (1), см. иллюстр. в подразделе "Снятие". Закрепите всасывающий шланг.
5. Соедините трос ASC T. Трос в исходном положении должен иметь люфт 0.5 - 1.0 мм. В противном случае отрегулируйте опору.
6. Состыкуйте штекерные соединения. Проверьте, чтобы они зафиксировались.
7. Считайте информацию блока памяти неисправностей. После устранения неисправностей очистите память.
