6.1.3. Проверка реле топливного насоса

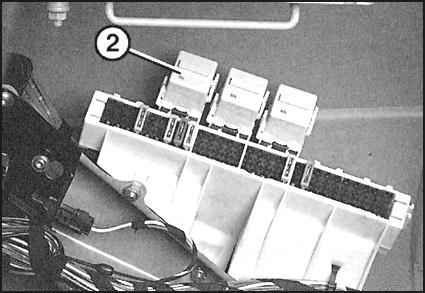

1. Реле топливного насоса (2) находится у справа в багажнике позади облицовки, над аккумуляторной батарей. Обратитесь к сопроводительной иллюстрации. Оно снабжает электрическим током топливный насос. Посредством предохранительного выключателя оно прекращает подачу топлива, если при включенном зажигании не поступают импульсы числа оборотов двигателя. Если для проверки системы впрыска необходимо запустить топливный насос, не запуская двигателя, отсоедините реле и соедините коротким проводом клеммы 30 и 87b (Дизель: клемму 87). Диаметр провода 1.5 мм.

Для проверки реле топливного насоса аккумуляторная батарея должна быть заряжена.

2. Проверьте предохранитель системы впрыска. Расположение предохранителей показано на крышке блока предохранителей.
3. Отсоедините реле топливного насоса.

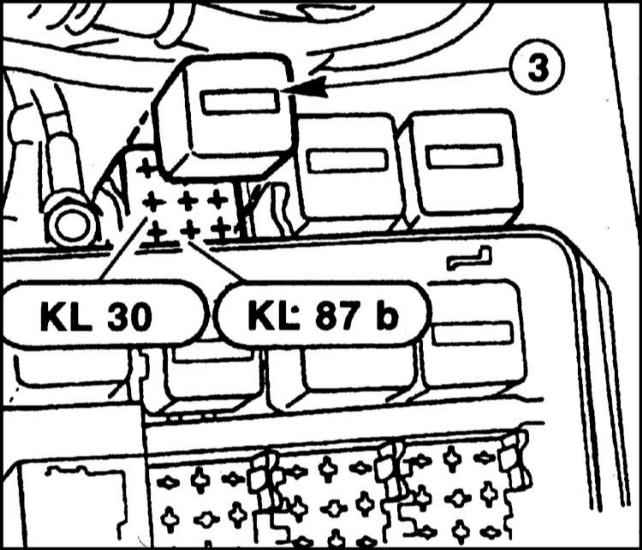

4. Соедините коротким проводом клеммы 30 и 87b (Дизель: клемму 87). Обратитесь к сопроводительной иллюстрации. Не повредите при этом чувствительные контакты реле. Если насос работает, замените реле. Если насос не работает, проверьте провода, идущие к реле и топливному насосу. При необходимости замените провод.

5. Проверьте реле/топливный насос, обратитесь к Разделам Реле и Проверка реле.
