2.17. Система самодиагностики*

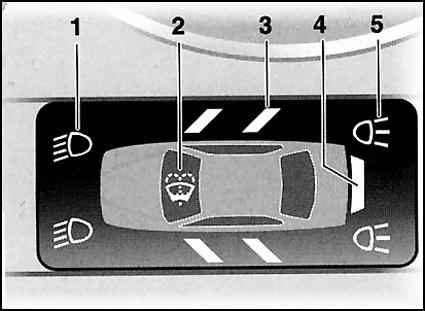

Графическая индикация*

При положении 2 ключа зажигания на индикацию выводятся следующие предупреждения (состояния), которые не гаснут до устранения причин, вызвавших их появление.

Если по окончании поездки Вы вышли из автомобиля и забыли выключить свет, то звучит предупредительный сигнал (никакой индикации не появляется), напоминающий об этом.

Буквенно-цифровая индикация*

При положении 2 ключа зажигания на индикацию в текстовой форме выводятся следующие предупреждения (состояния), которые сопровождаются звучанием гонга.

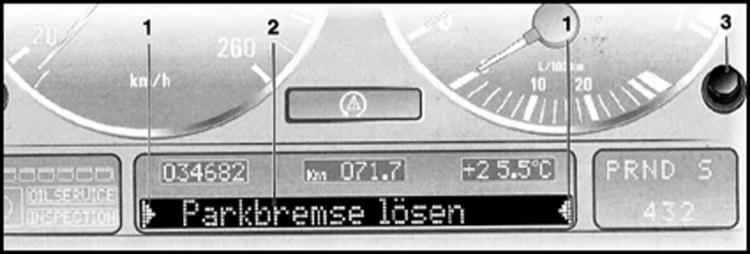

1 - Символы, сигнализирующие о наличии диагностической информации 2 — Индикация 3 — Кнопка автоматической диагностики (CHECK)

По степени приоритетности сообщения о неисправностях систем подразделяются на две группы.

Первая группа приоритетности

Информация об этих неполадках сопровождается гонгом и миганием сигнальных символов (1). Если одновременно возникает несколько неисправностей, то на индикацию они выводятся поочередно. Сообщения не исчезают до устранения дефектов и не могут быть стерты нажатием кнопки (3) автоматической диагностики.

“Parkbremse loesen” (Снимите со стояночного тормоза)

“Kuehlwassertemperatur” (Температура охлаждающей жидкости)
Двигатель перегрет. Следует немедленно остановиться и заглушить двигатель.

“Stop! Oeldruck Motor” (Стоп! Давление масла в двигателе)
Давление масла ниже нормы. Следует немедленно остановиться и заглушить двигатель.

“Bremsfluessigk. pruefen” (Проверьте уровень тормозной жидкости)
Уровень тормозной жидкости упал практически до минимума. При первой же возможности ее следует долить.

“Niveauregel. inaktiv”* (Не работает регулятор дорожного просвета)

“Einspritzanlage”* (Система впрыска)

“LIMIT”* (Превышение скорости)
Индикация появляется в случае превышения скорости, предписанной правилами дорожного движения соответствующей страны

Вторая группа приоритетности

Эта индикация появляется примерно на 20 секунд при положении 2 ключа зажигания. После того, как надпись погаснет, остаются сигнальные символы. Для повторного вызова сообщений следует нажать кнопку CHECK.

“Kofferraum oeffen” (Багажник открыт)
Сообщение появляется только при первом трогании с места с открытым багажником.

“Tuer oeffen” (Дверь открыта)
Сообщение появляется, как только скорость движения превысит некоторую незначительную величину.

“Gurt anlegen” (Наденьте ремень)
Дополнительно горит сигнальная лампа с символом ремня

“Vorgluehen” (Преднакал)
Заводить двигатель можно только после того, как надпись погаснет.

“Waschwasser fuellen” (Долейте жидкость для омывания стекол)
Уровень жидкости слишком низок, долейте при первой же возможности.

“Oelstand Motor pruefen” (Проверьте уровень масла в двигателе)
При первой же возможности (например, при заправке) следует довести уровень до нормы.

“Bremslicht pruefen” (Проверьте стоп-сигналы)
Перегорела лампа либо возникла неисправность в электроцепи.

“Abblendlicht pruefen” (Проверьте ближний свет)

“Standlicht pruefen (Проверьте стояночное освещение)

“Ruecklicht pruefen” (Проверьте задние габаритные фонари)

“Nebellicht vorn pruefen” (Проверьте противотуманные фары)

“Nebellicht hinten pruefen” (Проверьте задние туманные фонари)

“Kennzeichenlicht pruefen” (Проверьте фонарь освещения номерного знака)

“Anhaengerlicht pruefen”* (Проверьте приборы освещения на прицепе)

“Fernlicht pruefen” (Проверьте дальний свет)

“Rueckfahrlicht pruefen” (Проверьте фонари заднего хода)
Перегорела лампа либо возникла неисправность в электроцепи.

“Getriebenotprogramm”* (Аварийная программа управления коробкой передач)
“Bremsbelag pruefen” (Проверьте тормозные колодки)
“Funkschluessel-Batt.”* (Батарейка пульта ДУ)
Замените батарейки.
После замены произведите инициализацию передатчика дистанционного управления (в этом, однако, нет необходимости, если замена заняла не больше минуты и при этом не нажимались кнопки).

“Kuehlwasserst. pruefen” (Проверьте уровень охлаждающей жидкости)
Уровень жидкости упал ниже нормы.
Долейте при первой же возможности.

“Motornotprogramm”* (Управление работой двигателя по аварийной программе)
Неисправность в системе управления работой двигателя.

“Einspritzanlage”* (Система впрыска)

Сообщения по окончании поездки

Все сообщения о неисправностях, которые появлялись во время поездки, высвечиваются одно за другим на дисплее после поворота ключа зажигания в положение 0.

Может также высвечиваться следующее указание:
“Licht an” (Свет не выключен)

Индикация появляется при открывании двери водителя по завершении поездки.

Воспользовавшись кнопкой CHECK, Вы можете вызвать сообщения в течение примерно трех минут после окончания поездки, когда ключ уже вынут из замка зажигания, а индикация погасла. Если сообщений несколько, то нажимайте кнопку CHECK несколько раз.

Проверка исправности системы самодиагностики

После поворота ключа зажигания в положение 2 нажмите кнопку CHECK.

На дисплее должно появиться подтверждение:
“CHECK CONTROL OK” (Система автоматической диагностики исправна).

Это значит, что в подконтрольных системах нарушений не выявлено.
