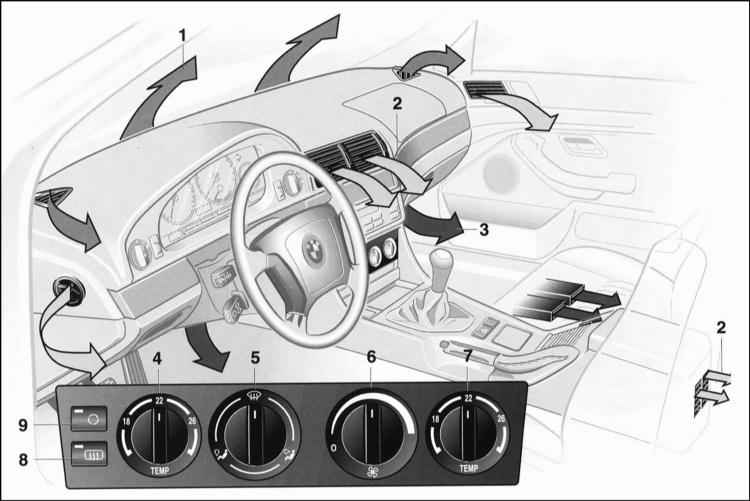

2.14. Система отопления и вентиляции

1 - подача воздуха к ветровому стеклу и боковым стеклам
2 — подача воздуха к верхней части тела
(Колесики позволяют плавно открывать и закрывать подачу воздуха, а рычажки обеспечивают изменение направления потока поступающего в салон воздуха)
3 — подача воздуха к ногам в передней части салона
(Аналогичные воздуходувные отверстия имеются и в задней части салона)
4 — регулятор температуры для левой стороны салона
5 — регулятор распределения воздуха:
 • к стеклам
 • верхней части тела
 • к ногам
(Возможны любые промежуточные положения)

6 — регулятор подачи воздуха
(Отопление и вентиляция работают при включенном вентиляторе)
7 — регулятор температуры для правой
стороны салона
8 — клавиша включения обогрева
заднего стекла
9 — клавиша включения
рециркуляционного режима

Температура
Водитель и пассажир на переднем сиденье могут выбрать для своей стороны салона желаемую температуру. Деления шкалы служат ориентиром при выборе температуры в салоне. Целесообразно устанавливать температуру 22°С. После начала движения выбранная температура устанавливается очень быстро и поддерживается на постоянном уровне.

Распределение воздуха
Вы можете направить поступающий в салон воздух к стеклам , к верхней части тела и к ногам . Возможна установка во все промежуточные положения. Если воздух направлен к ногам, то небольшое количество воздуха поступает также и к стеклам, чтобы предотвратить их запотевание. В качестве стандартной установки рекомендуется положение “6 часов” (см. иллюстрацию).

Подача воздуха
Предусмотрена плавная регулировка подачи воздуха. Обогрев и вентиляция тем эффективнее, чем сильнее подача воздуха. В положении 0 вентилятор и обогрев выключены. В положении 0 подача воздуха может быть полностью прекращена в результате нажатия клавиши рециркуляционного режима.

Обогрев заднего стекла
При включенном обогреве заднего стекла горит контрольная лампа. Обогрев заднего стекла отключается автоматически.

Рециркуляционный режим
При наличии неприятных запахов в наружном воздухе можно прекратить его поступление в салон. В таком случае система будет использовать только находящийся в салоне воздух.

Если Ваш автомобиль имеет многофункциональное рулевое колесо с кнопкой рециркуляционного режима, то Вы можете управлять этим режимом также и с рулевого колеса (обратитесь к Разделу Органы управления и приборы).
Если при включенном рециркуляционном режиме произойдет запотевание стекол, выключите рециркуляционный режим.

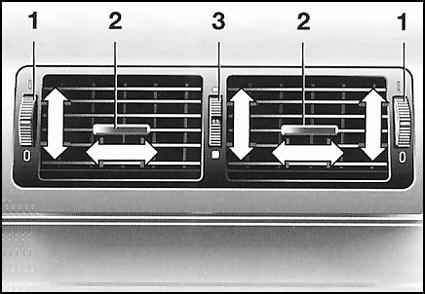

Вы можете отрегулировать поступление воздуха к верхней части тела в соответствии с Вашими желаниями.
Рифлеными колесиками 1 Вы можете плавно открывать и закрывать дефлекторы. Рычажки 2 позволяют Вам изменять направления поступающего в салон воздуха. Рифленое колесико 3 позволит Вам добавить в воздух, поступающий к верхней части тела, более или менее холодный воздух.
Поворот к синей маркировке - прохладнее
Поворот к красной маркировке - теплее

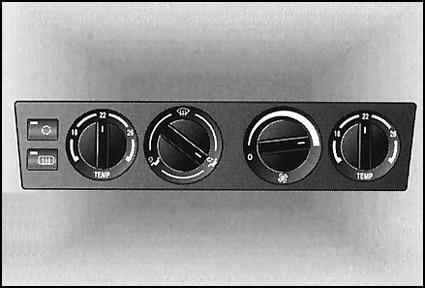

1. Регуляторами температуры выберите приятную для Вас температуру в салоне, например 22°С.
2. Регулятор распределения воздуха установите в положение.
3. Регулятор вентилятора для подачи воздуха переведите в крайнее правое положение.
4. Откройте воздуходувные отверстия для подачи воздуха к верхней части тела.
5. Рифленое колесико 3 установите на синюю маркировку (прохладно), обратитесь выше.

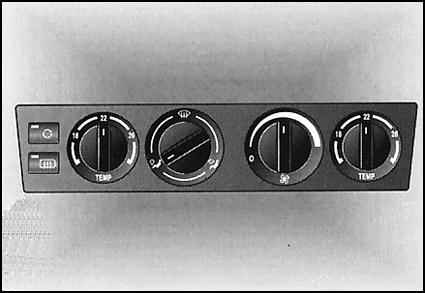

1. Регуляторами температуры выберите приятную для Вас температуру в салоне, например 22°С.
2. Регулятор распределения воздуха установите в положение.
3. Регулятор вентилятора для подачи воздуха переведите в положение, соответствующее максимальной подаче воздуха.
4. Закройте воздуходувные отверстия в задней части салона.

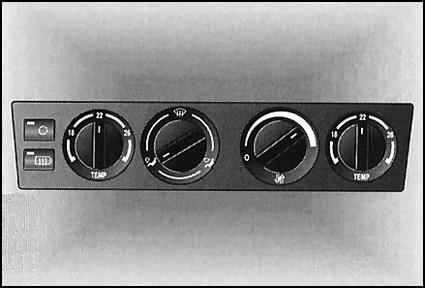

1. Регуляторами температуры выберите приятную для Вас температуру, например 22°С.
2. Регулятор распределения воздуха установите в положение.
3. Регулятор вентилятора для подачи воздуха переведите в положение, соответствующее среднему уровню подачи воздуха.
4. Закройте воздуходувные отверстия в задней части салона.
