4.5.6. Замена сальников коленчатого вала и уплотнений распределителей зажигания

Замена сальников коленчатого вала двигателя M73 производится аналогично замене сальников двигателя M60 (см. Раздел Замена сальников коленчатого вала).


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При замене уплотнения корпуса правого распределителя зажигания выньте одноходовой клапан на стороне цилиндров №№1-6.
  2. Снимите корпус воздухоочистителя (см. Раздел Снятие и установка корпуса воздухоочистителя Главы Системы питания и выпуска отработавших газов).

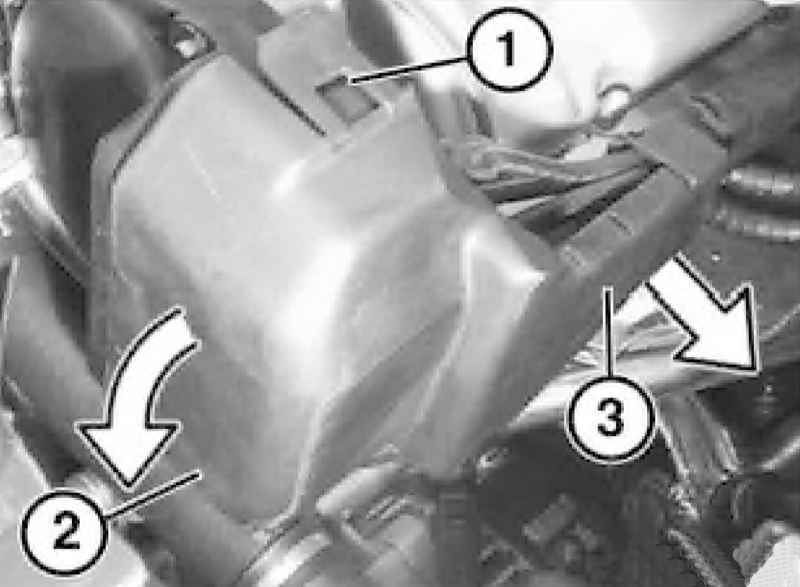

  1. Высвободите из фиксаторов защитный кожух распределителя зажигания.

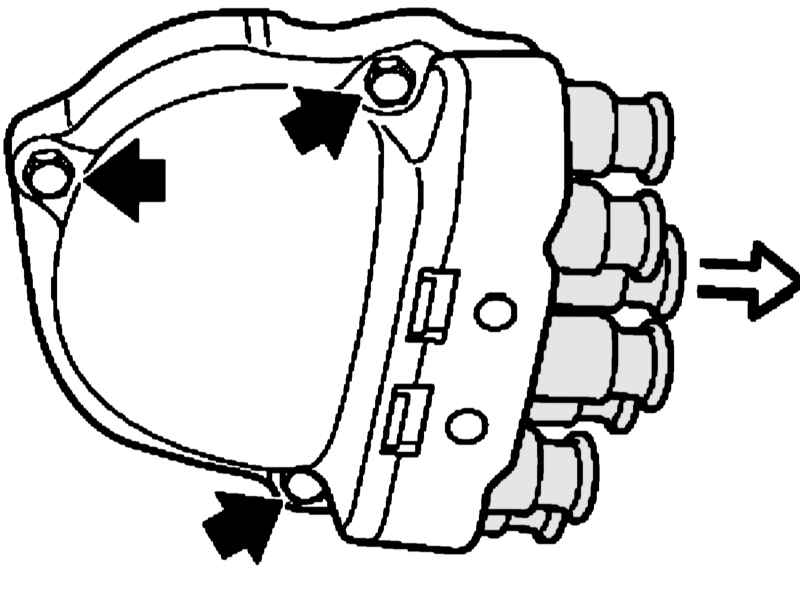

  1. Выверните болты и снимите крышку распределителя зажигания.

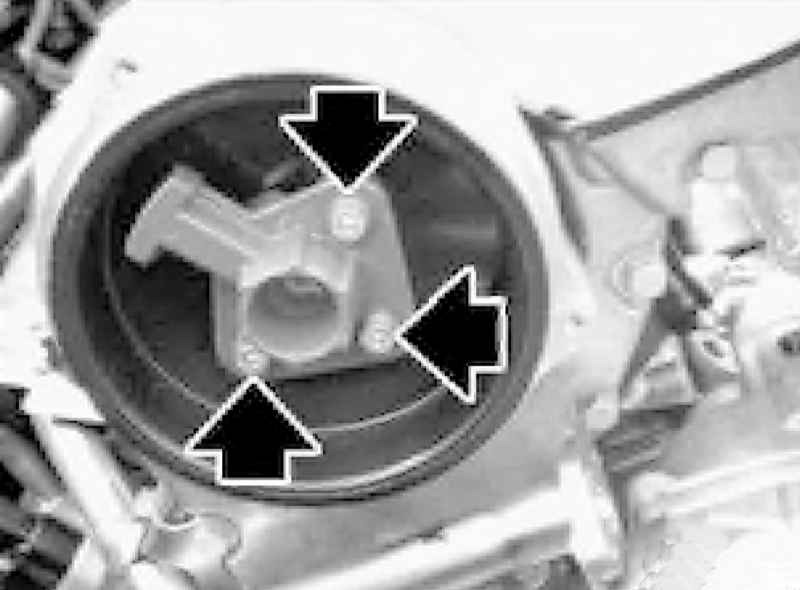

  1. Выверните болты и снимите ротор распределителя зажигания.

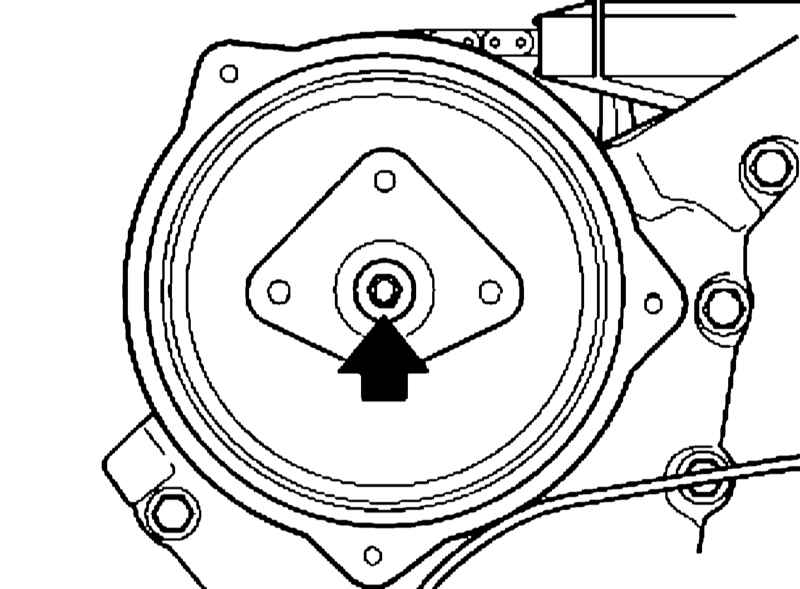

  1. Выверните болт и снимите поводок ротора.

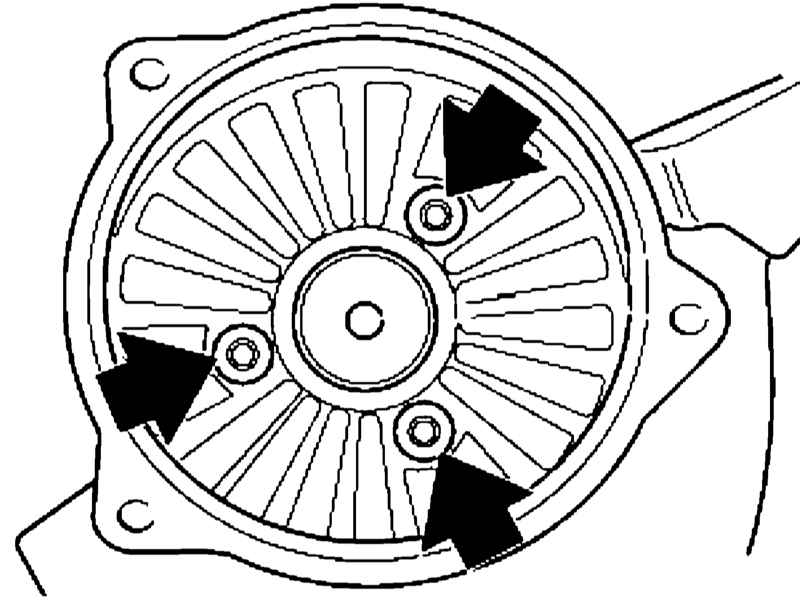

  1. Выверните болты и снимите корпус распределителя зажигания.
  1. Осторожно снимите радиальное кольцевое уплотнение, не допуская повреждения сопрягаемых поверхностей.
  2. Очистите сопрягаемые поверхности корпуса распределителя и крышки цепи ГРМ, установите новую прокладку полосой уплотнения к корпусу распределителя зажигания.

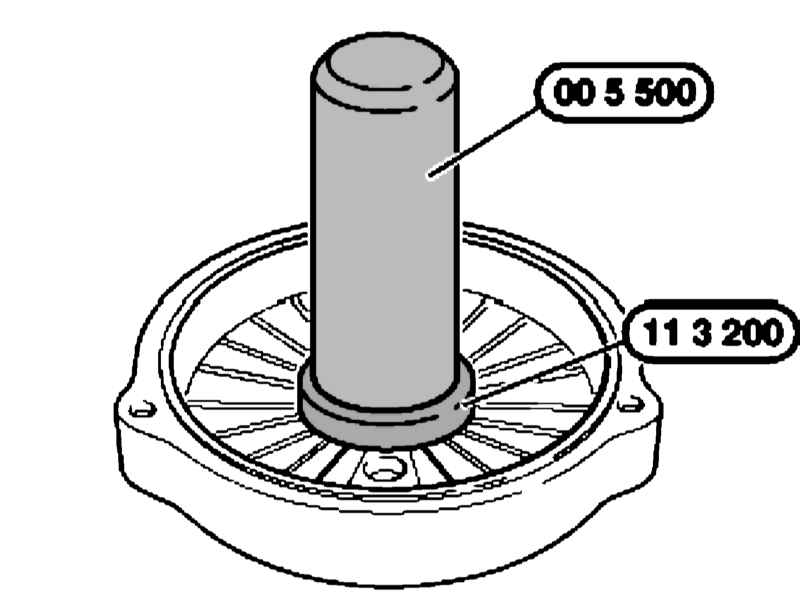

  1. Соедините уплотнение с приспособлением №11 3 200, укомплектованным приспособлением №00 5 500.

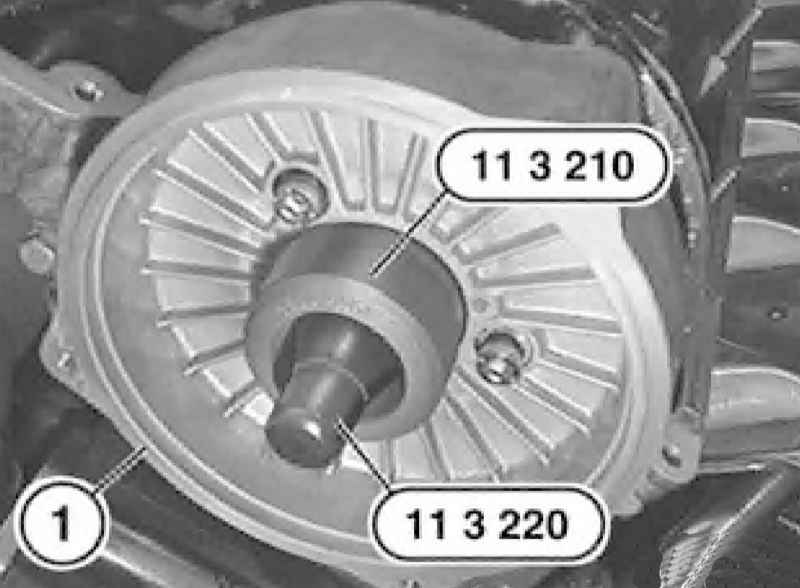

  1. Установите приспособление №11 3 220 на распределительный вал и отцентрируйте корпус распределителя зажигания (1) относительно распределительного вала с помощью приспособления №11 3 210.

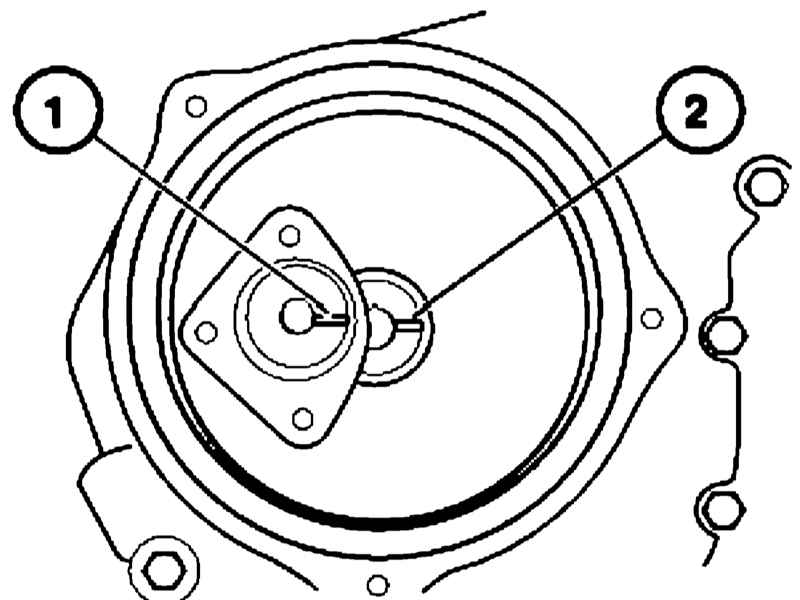

  1. Дальнейшая установка производится в обратном порядке. Используйте новые медные шайбы болтов крепления корпуса распределителя зажигания. Поводок (1) следует ввести в выемку (2) распределительного вала.
