4.5.2. Снятие и установка головок блока цилиндров

Левая головка цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

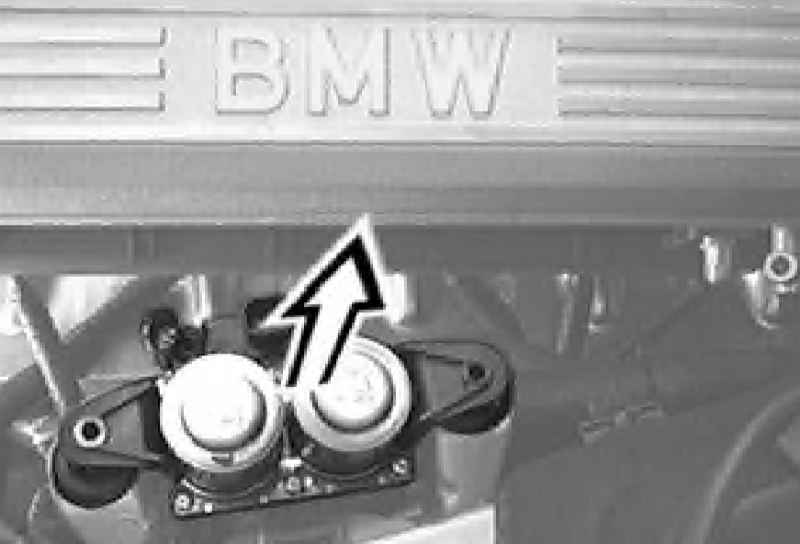

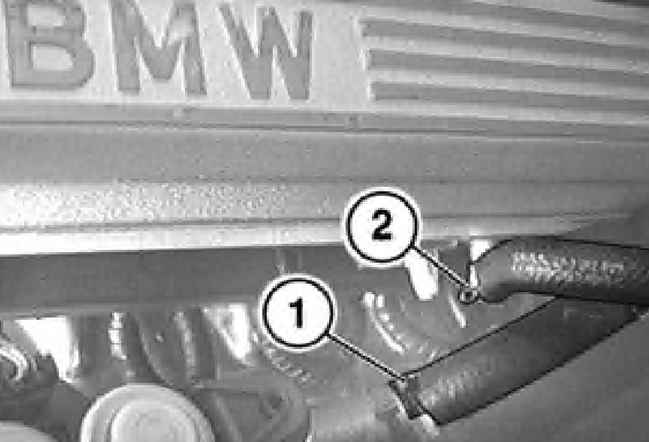

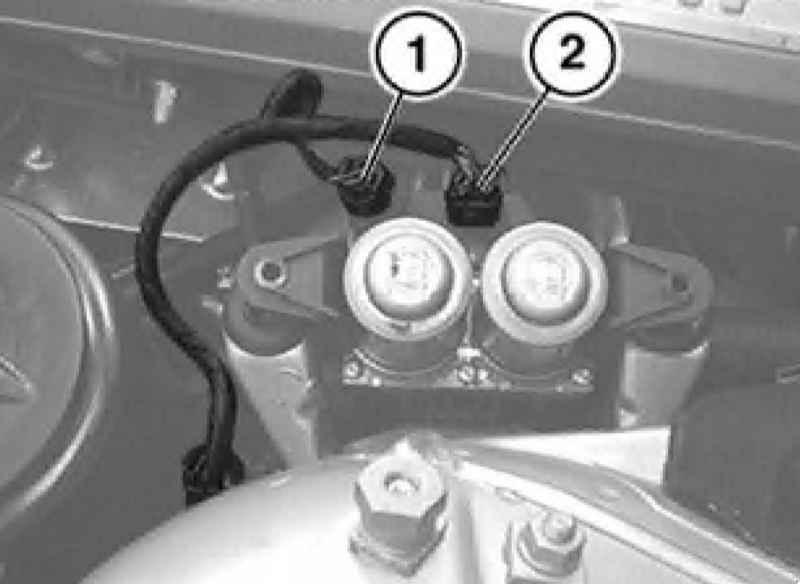

Снимите верхнюю часть задней крышки цепи ГРМ (см. Раздел Снятие и установка крышек цепи ГРМ). Снимите защиту картера и термозащитные экраны с балки переднего моста слева и справа. Опорожните систему охлаждения двигателя, вывернув соответствующую пробку на левой стороне блока цилиндров. Выверните свечи зажигания (см. Главу Настройки и текущее обслуживание автомобиля). Снимите коллектор системы охлаждения двигателя. Разъедините разъемы. Ослабьте хомуты жгута электропроводки (1) и шланга (2) охлаждающей жидкости. Отсоедините шланг. Извлеките из держателя сборку клапанного блока отопителя. Снимите правый выпускной коллектор блока цилиндров №№1-6 и левый выпускной коллектор блока цилиндров №№7-12 (см. Раздел Снятие и установка выпускных коллекторов). Выверните болты крепления головки цилиндров в последовательности, обратной указанной на иллюстрации. Очистите сопрягаемые поверхности головки и блока цилиндров от остатков уплотнительных материалов. Не допускайте попадания грязи в каналы систем смазки и охлаждения. Установите новую прокладку и затяните новые болты крепления головки цилиндров с требуемым усилием в указанной последовательности. Дальнейшая установка производится в обратном порядке.

Правая головка цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите направляющею щупа уровня двигательного масла. Снимите правый выпускной коллектор блока цилиндров №№1-6 и левый выпускной коллектор блока цилиндров №№7-12 (см. Раздел Снятие и установка выпускных коллекторов). Выполните действия, описанные в параграфах с 10 по 13.
