4.3. Проверка двигателя с помощью вакуумметра

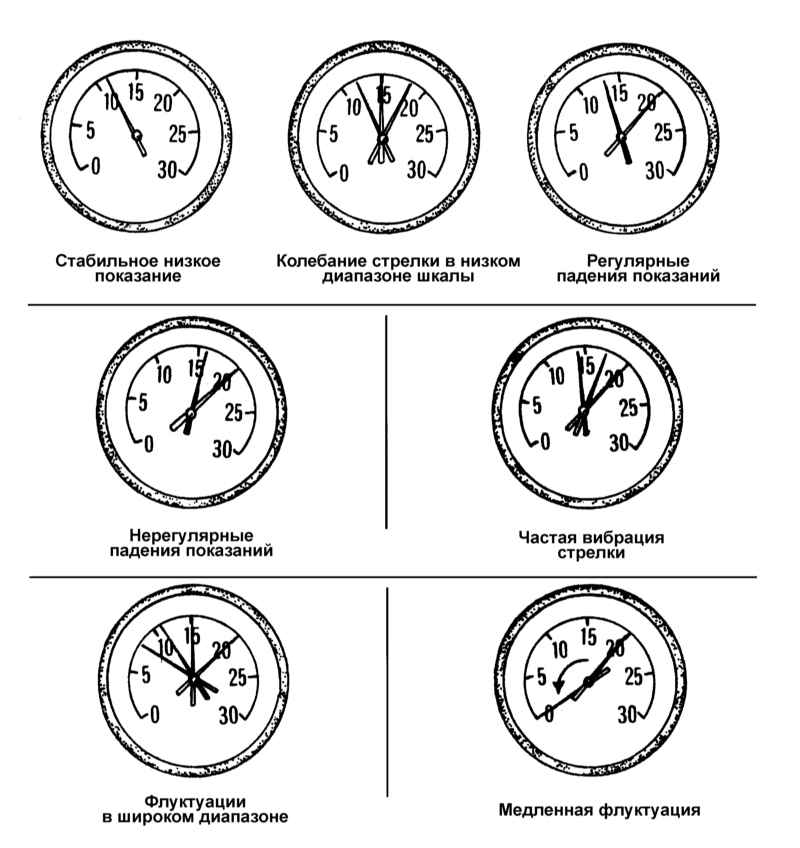

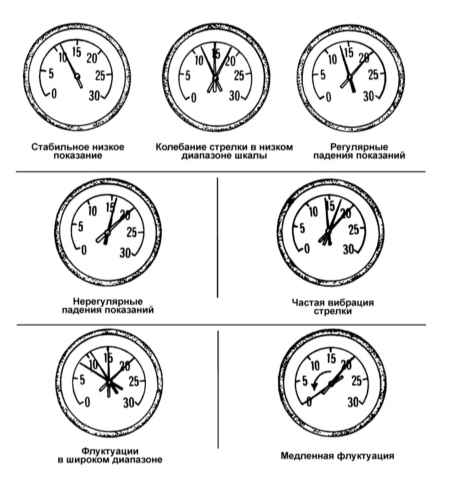

Варианты показаний вакуумметра при диагностике неисправностей двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Используя вакуумметр, можно получить информацию о состоянии двигателя и определить, что пробита прокладка головки блока цилиндров, повреждена система питания, поршневые кольца или клапаны, неправильно отрегулирована система впрыска топлива и т.д. К сожалению, показания вакуумметра можно неправильно интерпретировать, поэтому эти измерения следует использовать в сочетании с другими методами проверки двигателя. Для правильного определения важны как абсолютное значение показаний вакуумметра, так и скорость их изменения. Подсоедините вакуумметр к впускному трубопроводу. Запустите и прогрейте двигатель до нормальной рабочей температуры. Считайте показания вакуумметра. Если двигатель находится в нормальном состоянии, показания вакуумметра должны быть постоянными и составлять 430 ÷ 560 мм рт. ст. Низкие постоянные показания вакуумметра свидетельствуют о повреждении прокладки между впускным трубопроводом и корпусом дросселя, повреждении вакуумного шланга, неправильно установленном моменте зажигания или неправильно установленных фазах газораспределения. Если показания вакуумметра ниже нормы на 80 ÷ 200 мм рт. ст. и колеблются, то, возможно, повреждена прокладка впускного трубопровода вблизи входного отверстия или неисправен инжектор. Если показания постоянно падают на 50 ÷ 100 мм рт. ст. относительно стабильного значения, то, возможно, повреждены клапаны. В этом случае следует измерить компрессию в цилиндрах двигателя (см. Раздел Проверка компрессионного давления). Если показания падают, но не регулярно, то, возможно, заклинивает клапан или происходит сбой в зажигании. Если при постоянных оборотах холостого хода показания быстро колеблются с амплитудой около 100 мм рт. ст., а из выхлопной трубы идет дым, возможно, повреждены направляющие втулки клапанов. Если показания быстро колеблются при увеличении оборотов холостого хода, то, возможно, повреждена прокладка впускного трубопровода или прокладка головки блока цилиндров, ослаблены пружины клапанов, обгорели клапаны или происходит сбой в зажигании. Небольшие колебания около 25 мм рт. ст. обычно связаны со сбоями в системе зажигания. Если показания сильно колеблются, то, возможно, повреждена прокладка головки блока цилиндров или цилиндр. Если стрелка медленно движется в широких пределах значений, то, возможно, засорена система управляемой вентиляции картера, повреждена прокладка впускного трубопровода или прокладка между корпусом дроссельной заслонки и трубопроводом. Проверьте, насколько быстро восстанавливаются показания вакуумметра после резкого и полного открывания дроссельной заслонки и ее возврата в исходное положение. Если двигатель находится в нормальном состоянии, показания падают почти до нуля, затем возрастают примерно на 130 мм рт. ст. выше нормы и снова уменьшаются до прежних значений при постоянных оборотах холостого хода. Если показания восстанавливаются медленно и проходят через максимум после закрывания дроссельной заслонки, то, возможно, повреждены поршневые кольца. Если имеется длительная задержка, то, возможно, засорена система выпуска ОГ.
