4.5.12. Снятие и установка выпускных коллекторов
Коллекторы правого ряда цилиндров
|
|
|
- Отдайте нижние гайки выпускного коллектора цилиндров №№ 7-9 и снимите его.
|
- Снимите сборку клапанного блока отопителя из держателя и уложите ее на коллектор (см. параграфы
3
-
5 Раздела
Снятие и установка демпфера крутильных колебаний и его ступицы).
|

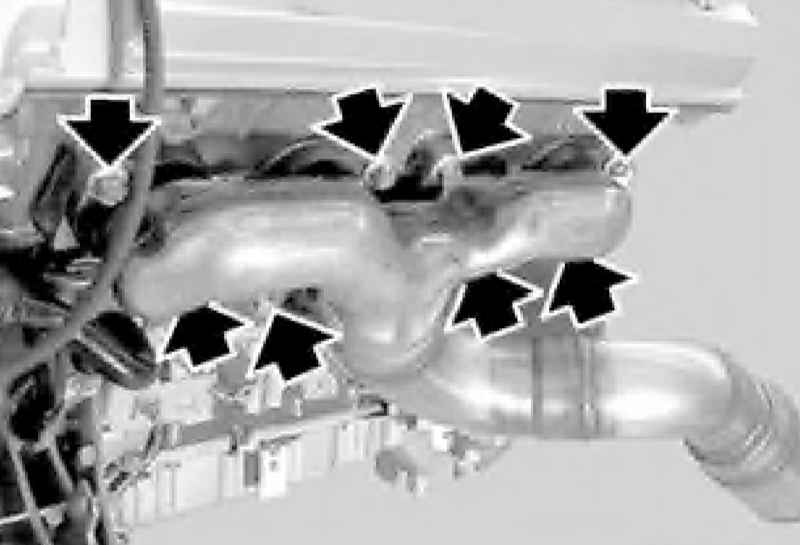

- Отдайте верхние гайки крепления выпускного коллектора цилиндров №№ 10-12, снимите термозащитный экран, отдайте нижние гайки и снимите коллектор.
|
- Установка производится в обратном порядке. Смажьте резьбу шпилек медной пастой, используйте
новые гайки крепления коллекторов. Прокладки устанавливайте гладкой стороной к головке цилиндров.
|
|
Коллекторы левого ряда цилиндров
|
|
|

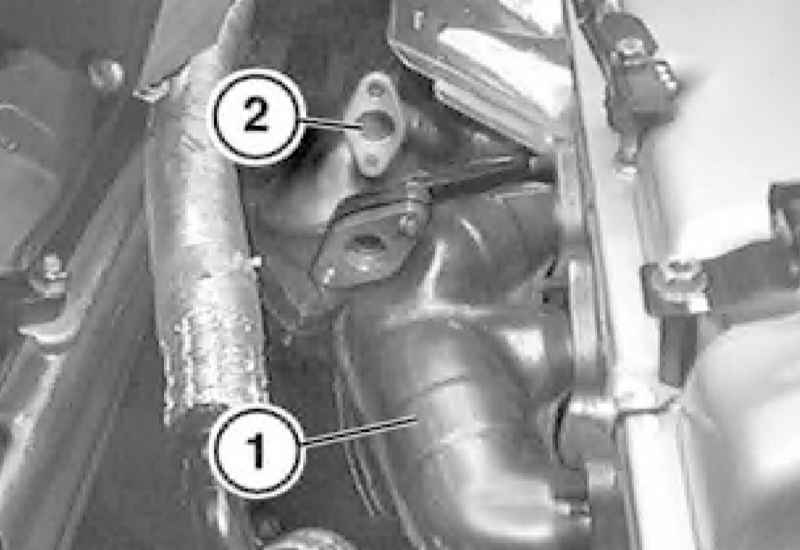

- Отдайте нижние гайки выпускного коллектора (1) цилиндров №№ 1-3 и снимите его.
|

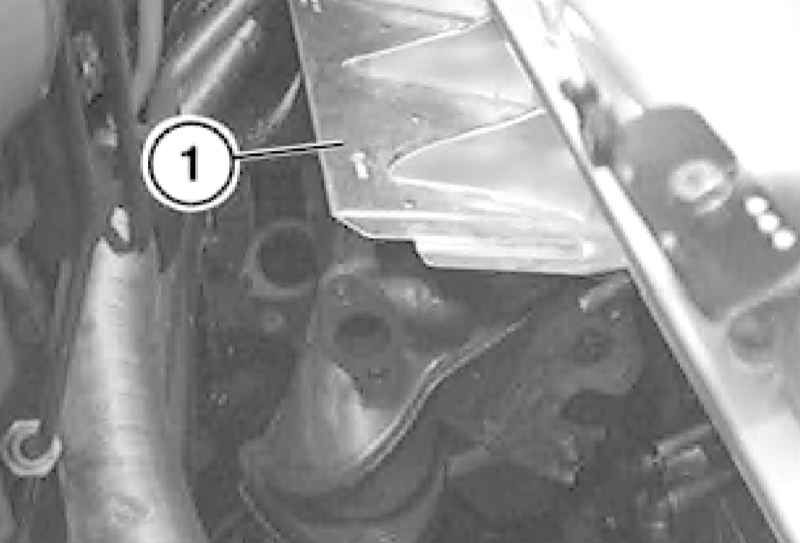

- Снимите термозащитный экран стартера.
|
- Отдайте верхние гайки крепления выпускного коллектора цилиндров №№ 4-6, снимите термозащитный экран, отдайте нижние гайки и снимите коллектор.
|
- Установка производится в обратном порядке. Смажьте резьбу шпилек медной пастой, используйте новые гайки крепления коллекторов. Прокладки устанавливайте гладкой стороной к головке цилиндров.
|
|
|
