4.5.11. Снятие и установка впускных трубопроводов

Ниже приводится описание для впускного трубопровода цилиндров №№ 1-6. Снятие и установка впускного трубопровода цилиндров №№ 7-12 производится аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите топливную распределительную магистраль в сборе с инжекторами.

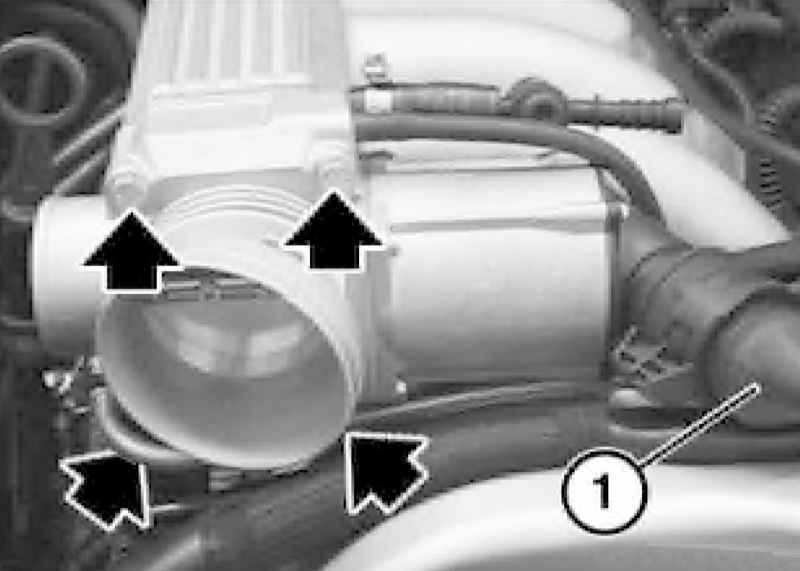

Разъедините разъем (1). Выверните болты крепления корпуса дроссельной заслонки, снимите его, не отсоединяя шланги, и отведите в сторону.

При установке замените прокладку между трубопроводом и корпусом дроссельной заслонки.

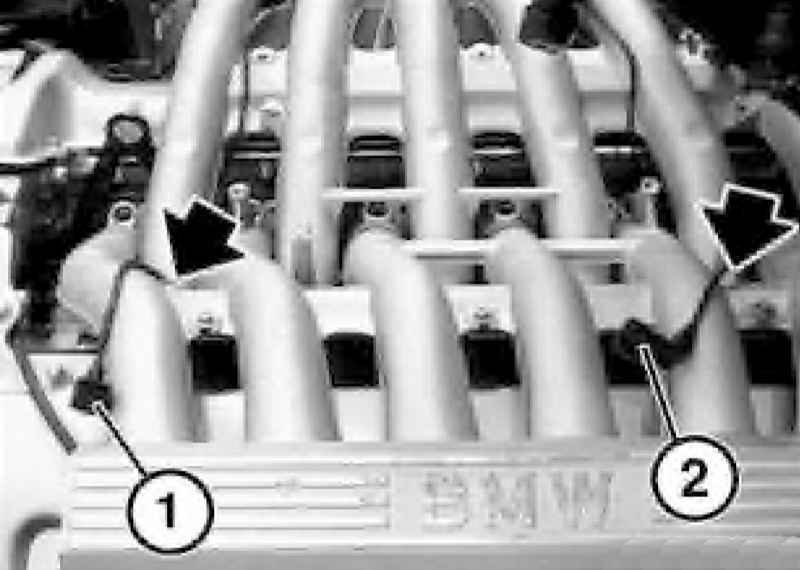

Отметьте укладку проводов датчиков детонации (1 и 2) на впускном трубопроводе.

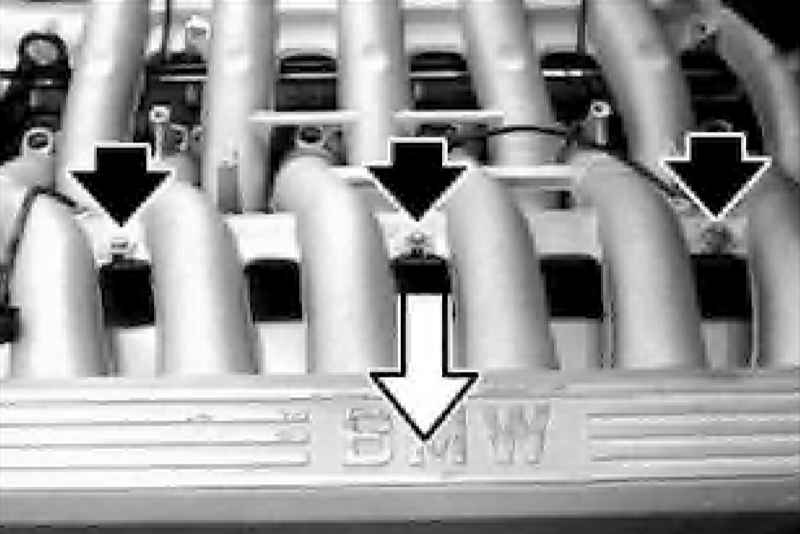

Выверните болты крепления шумоизоляционной накладки и снимите ее.

Отдайте гайки и отведите в сторону высоковольтные провода.

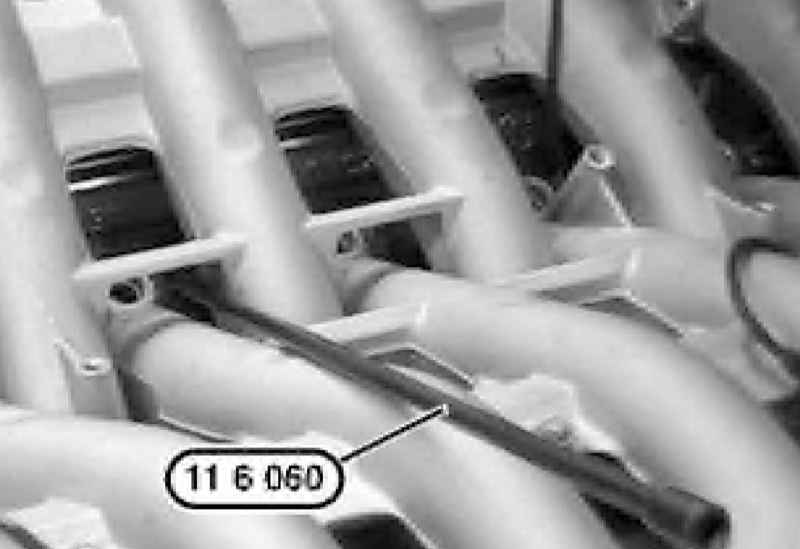

Выверните болты крепления впускного трубопровода при помощи приспособления (насадки) № 11 6 060.

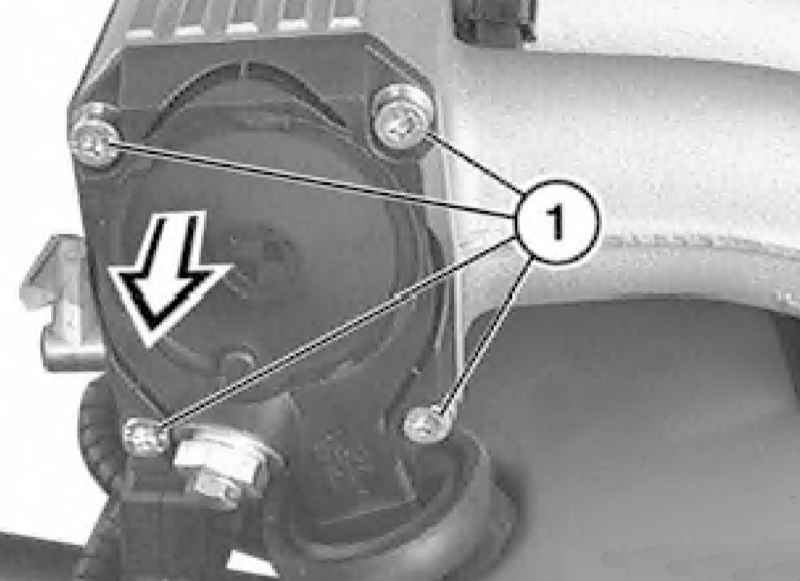

Выверните болты (1) крепления регулировочного клапана системы вентиляции картера двигателя (PCV) и снимите его.

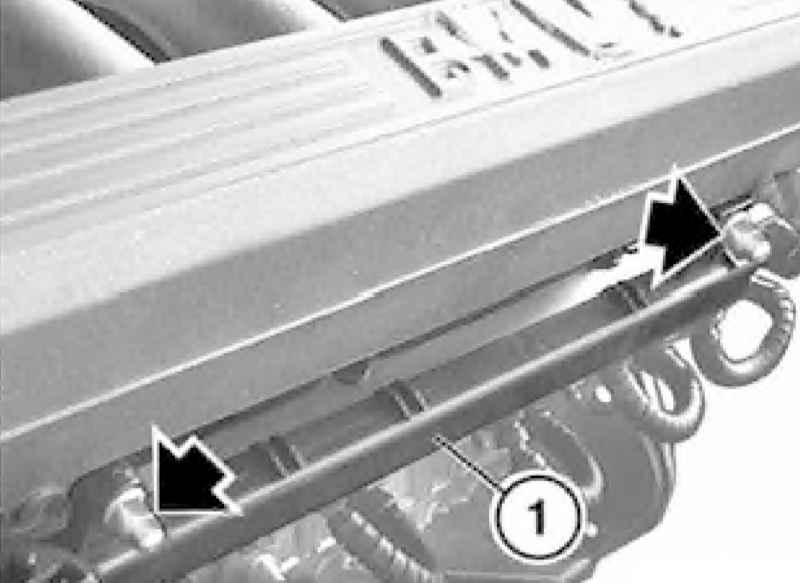

При необходимости снимите вентиляционную трубку (1).

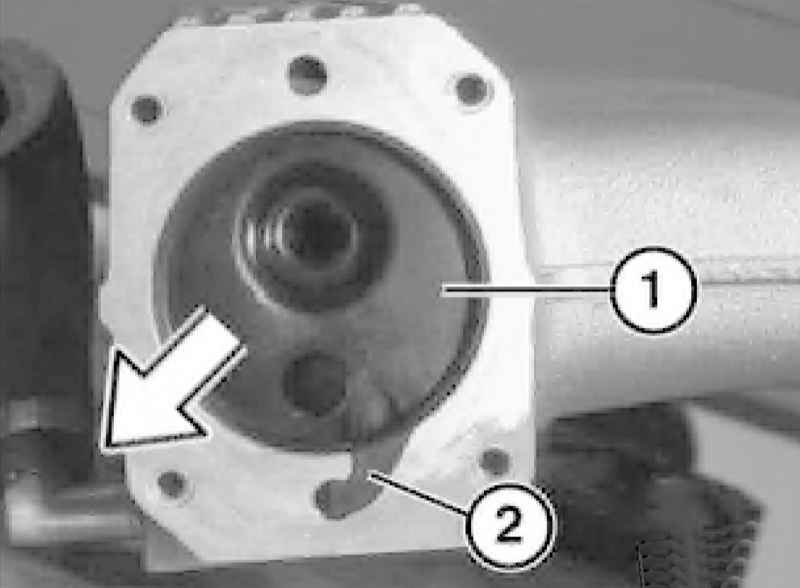

Обратите внимание на установочное положение вентиляционной трубки (1) в коллекторе (2).

Установка производится в обратном порядке.
