6.2.2. Снятие и установка корпуса воздухоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Считайте коды неисправностей и выключите зажигание.

Двигатель M52

 ПОРЯДОК ВЫПОЛНЕНИЯ

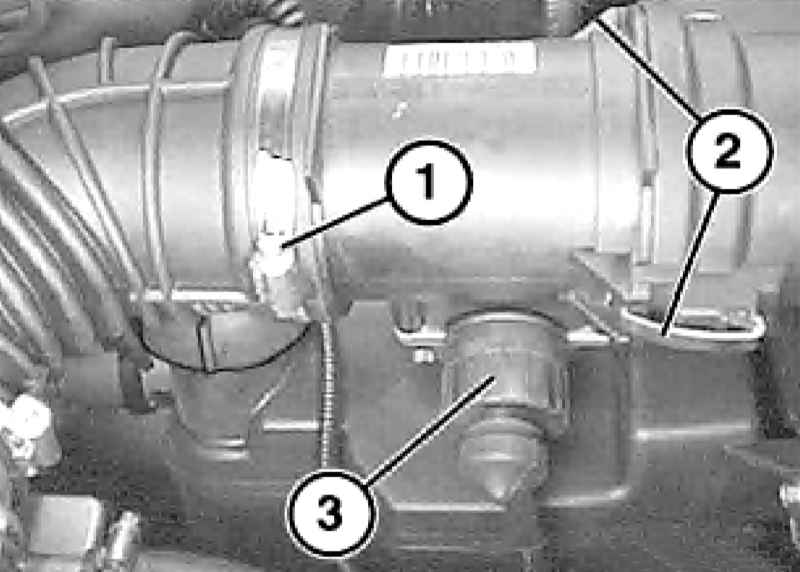

  1. Ослабьте хомут (1) и отожмите скобы (2). Разъедините разъем (3).

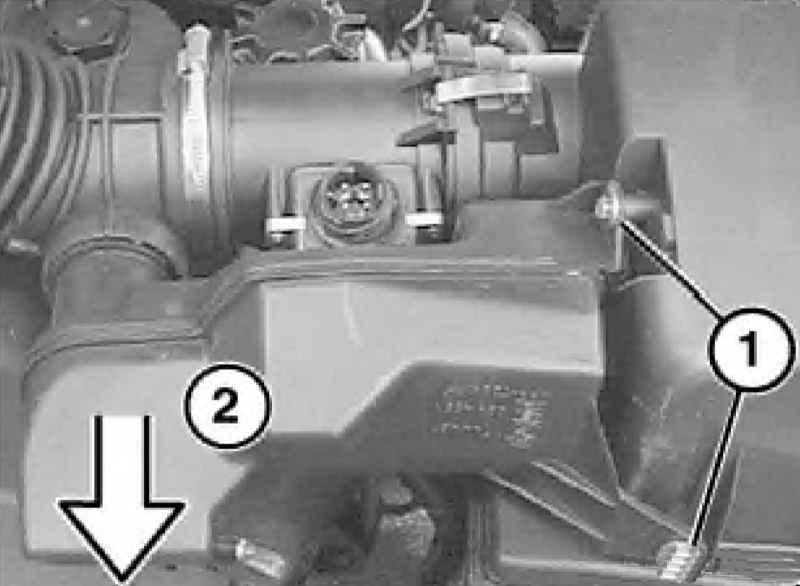

  1. Выверните болты (1) и отсоедините резонаторную камеру (2) от гофрированного кожуха.

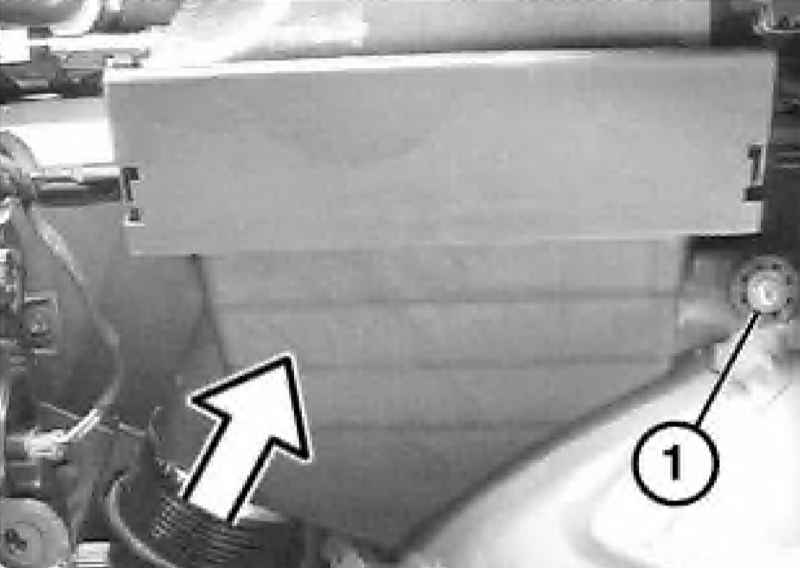

  1. Выверните болт (1) и снимите корпус воздухоочистителя вместе с гофрированным кожухом.

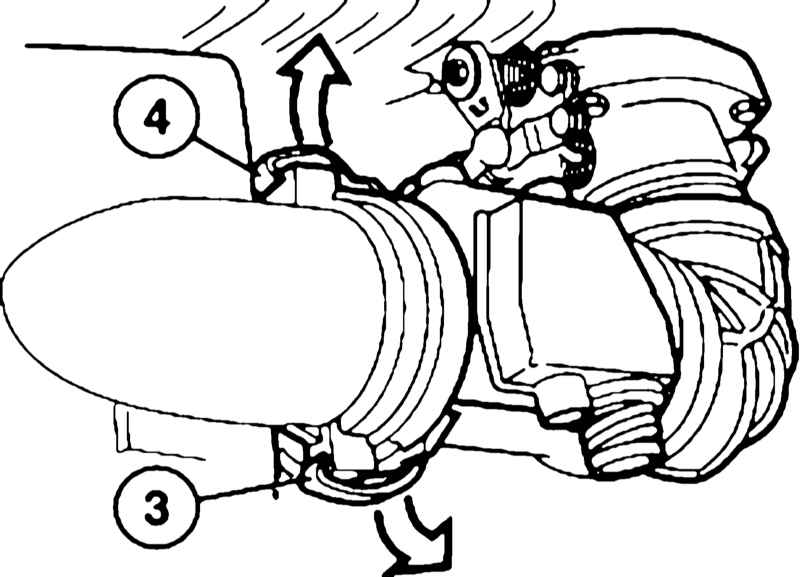

  1. При необходимости отожмите скобы (3 и 4) и отсоединить корпус воздушного фильтра от расходомера воздуха.

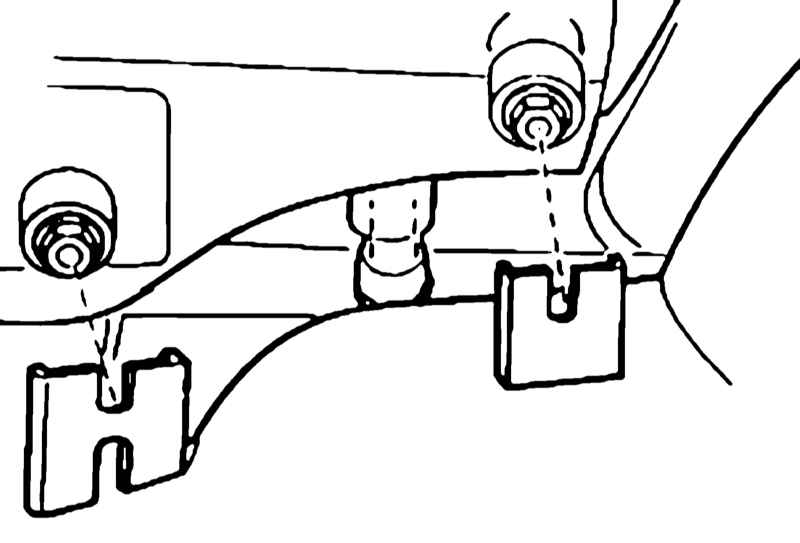

  1. Установка производится в обратном порядке. Вставьте резинометаллические шарниры в опоры. Считайте коды неисправностей и при необходимости устраните их.

Двигатели M60 и M62

 ПОРЯДОК ВЫПОЛНЕНИЯ

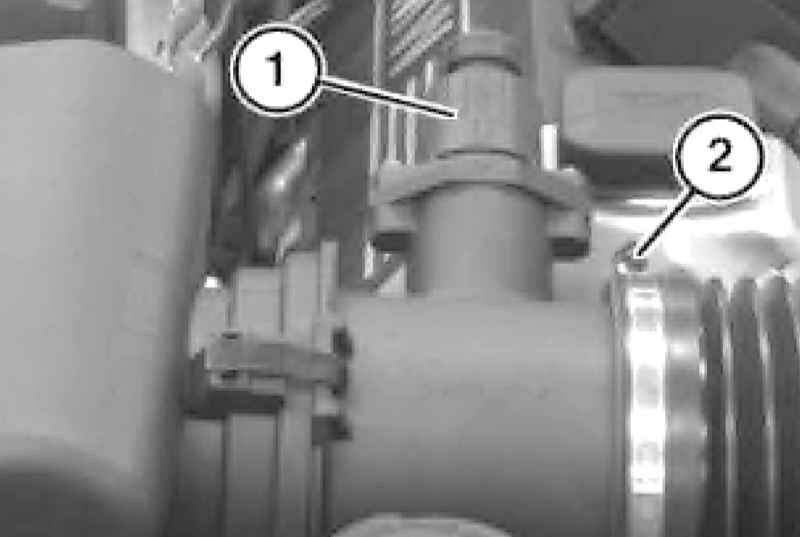

  1. Разъедините разъем (1) датчика MAF. Ослабьте хомут (2) и отсоедините шланг. На моделях с двигателем M62 разъедините разъем датчика IAT.

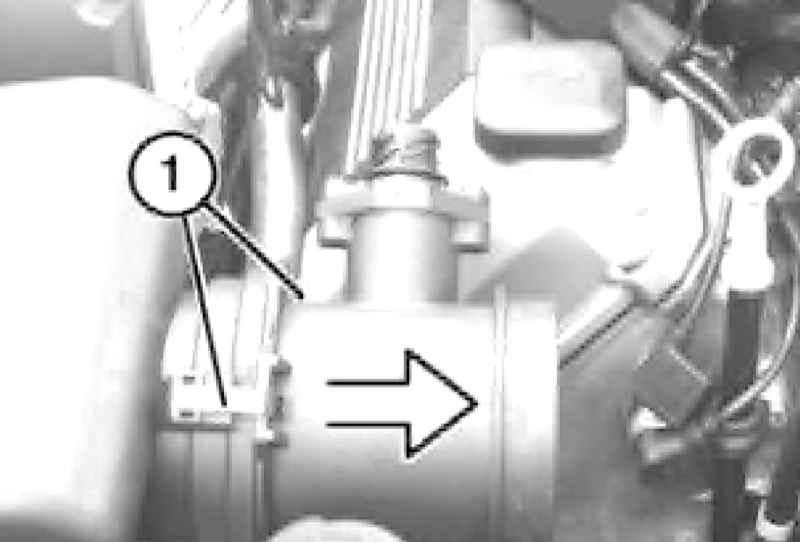

  1. Отожмите скобы (1) и снимите расходомер воздуха.

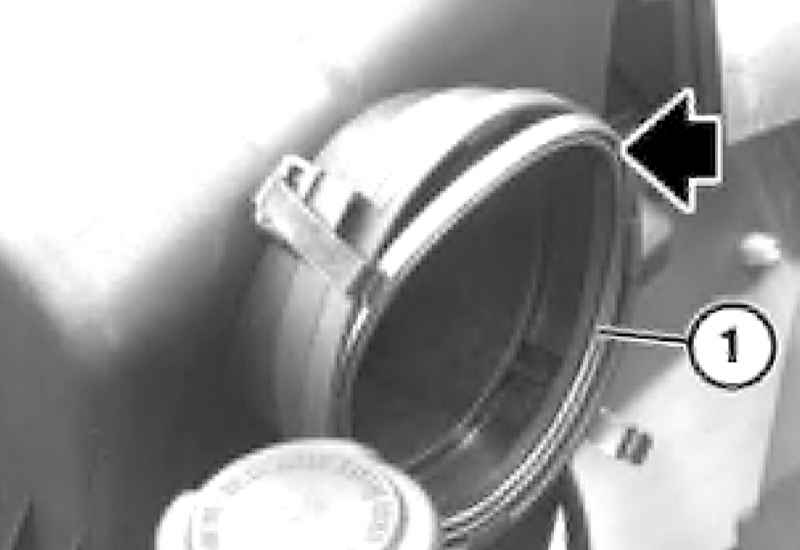

При установке замените прокладку между расходомером и верхней частью воздушного фильтра.


  1. На моделях с двигателем M60 B30 ослабьте хомут и отсоедините шланг.

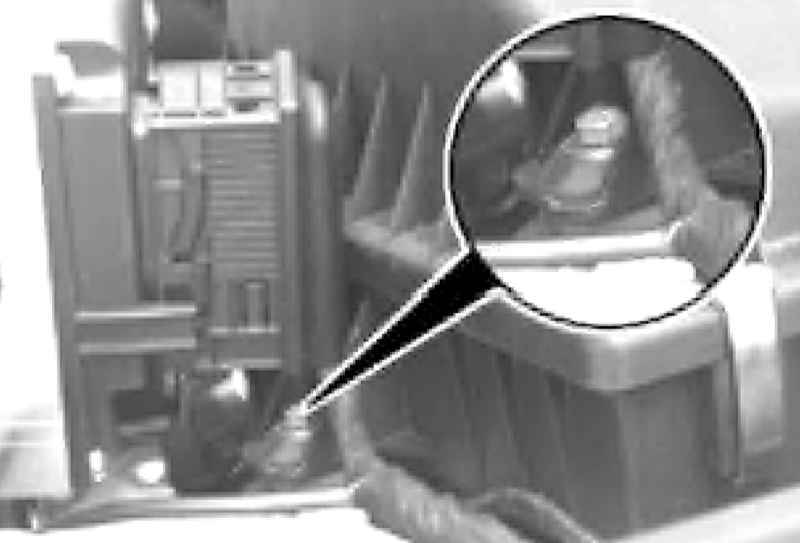

  1. Выверните винт и снимите сборку корпуса воздухоочистителя.
  1. Установка производится в обратном порядке.

Двигатель M73

 ПОРЯДОК ВЫПОЛНЕНИЯ

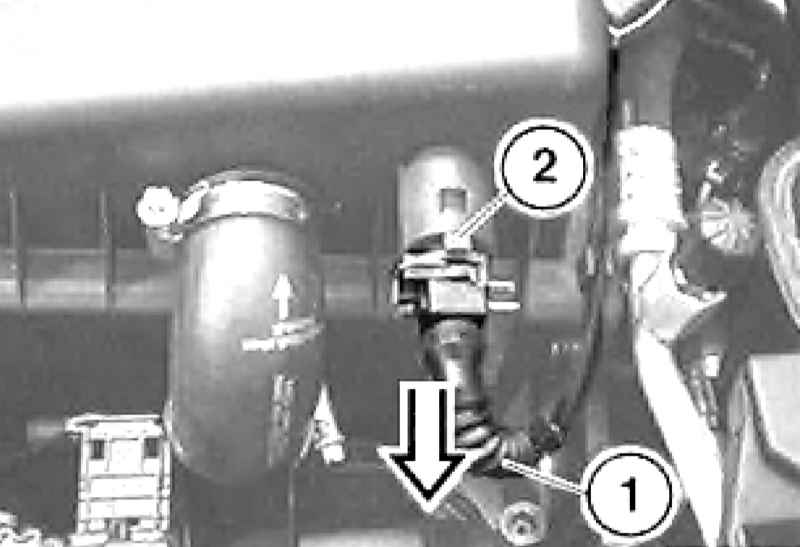

  1. Отожмите фиксатор (2) и разъедините разъем (1).

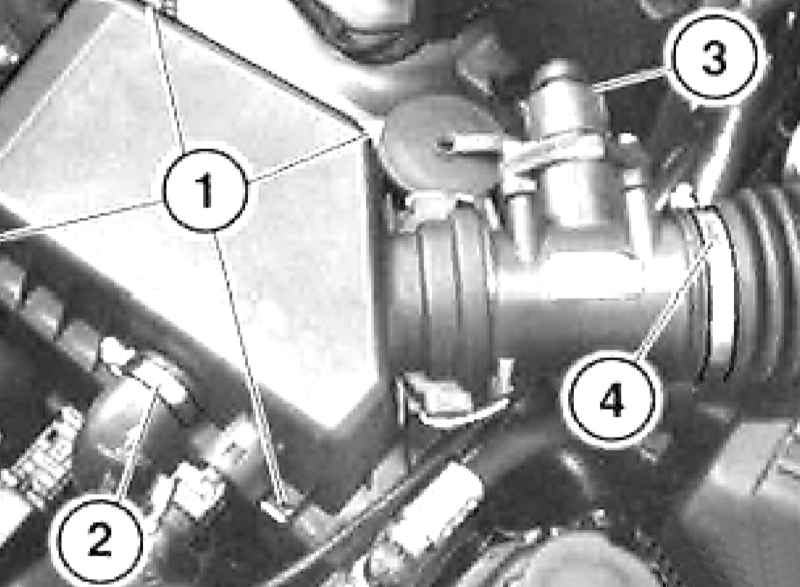

  1. Отожмите фиксаторы (1) и ослабьте хомут (2). Разъедините разъем (3), ослабьте хомут (4) и отсоедините шланг. Снимите верхнюю секцию корпуса воздухоочистителя.

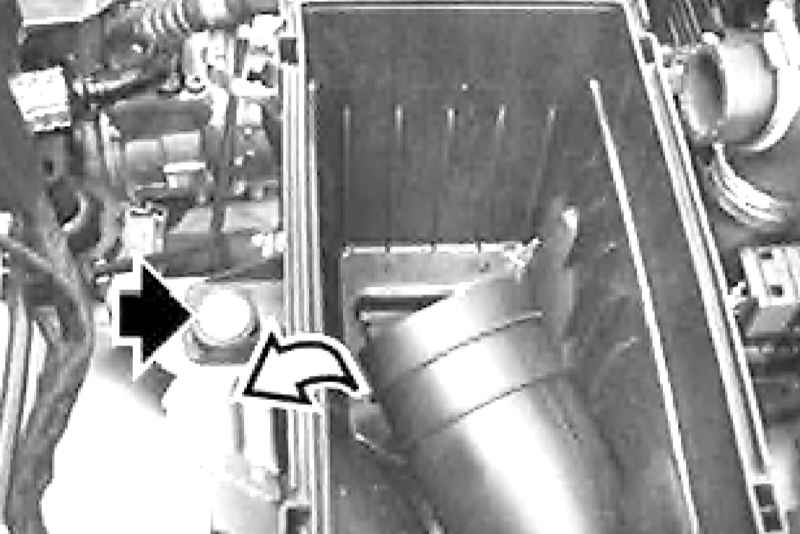

  1. Выверните винт и снимите нижнюю секцию воздухоочистителя.
  1. Установка производится в обратном порядке.
