4.7. Дизельный двигатель M67

Снятие и установка крышки головки цилиндров

Левая головка цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

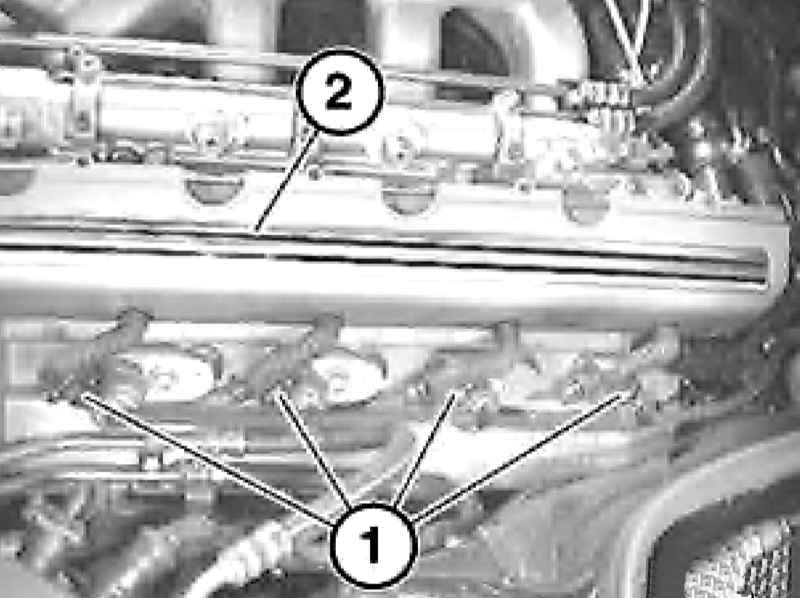

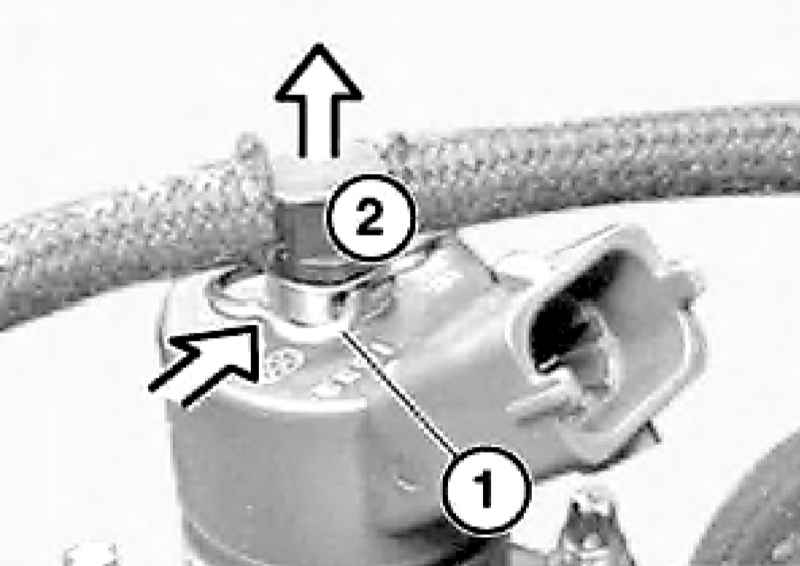

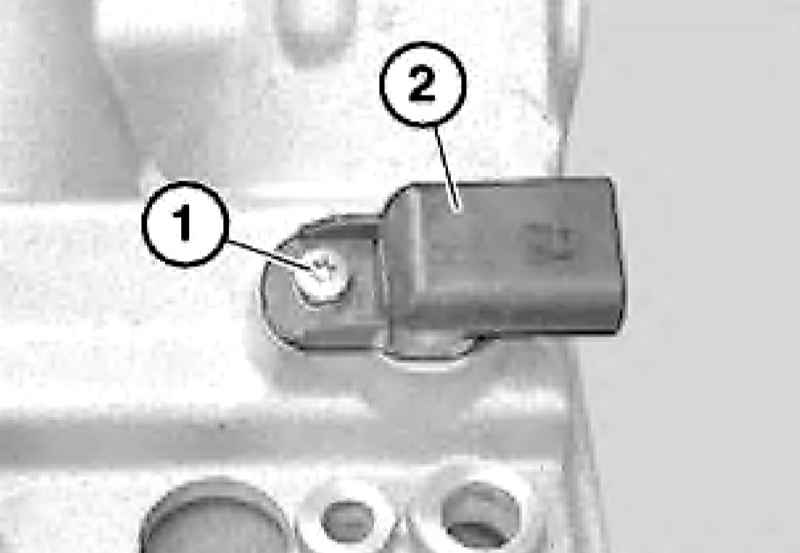

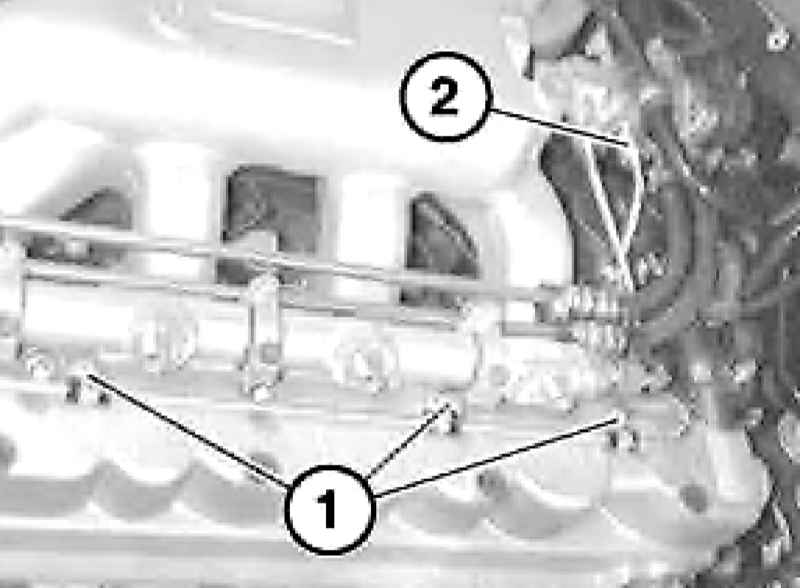

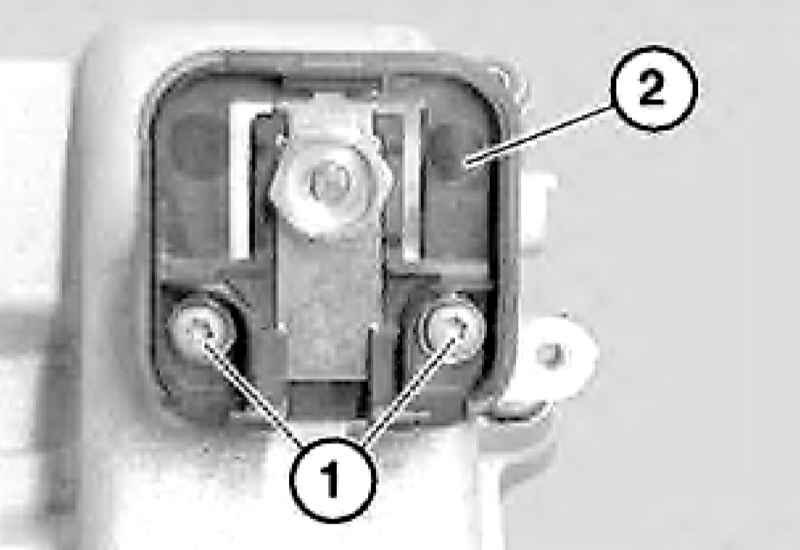

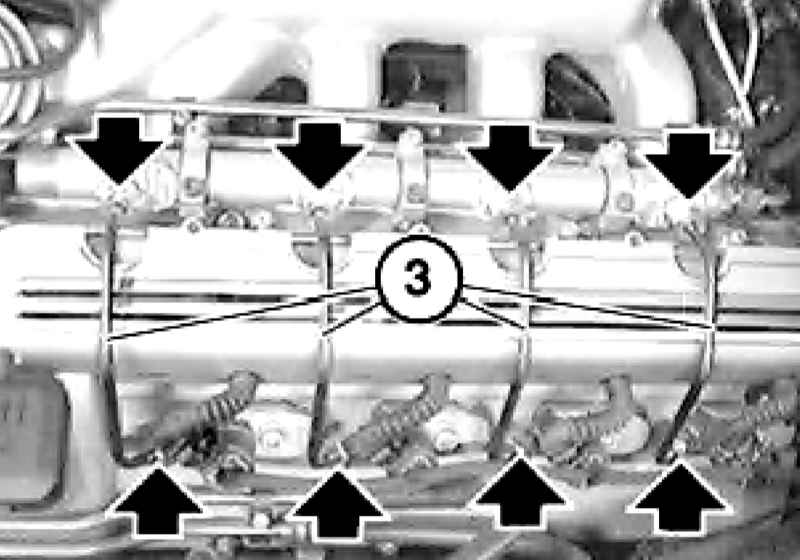

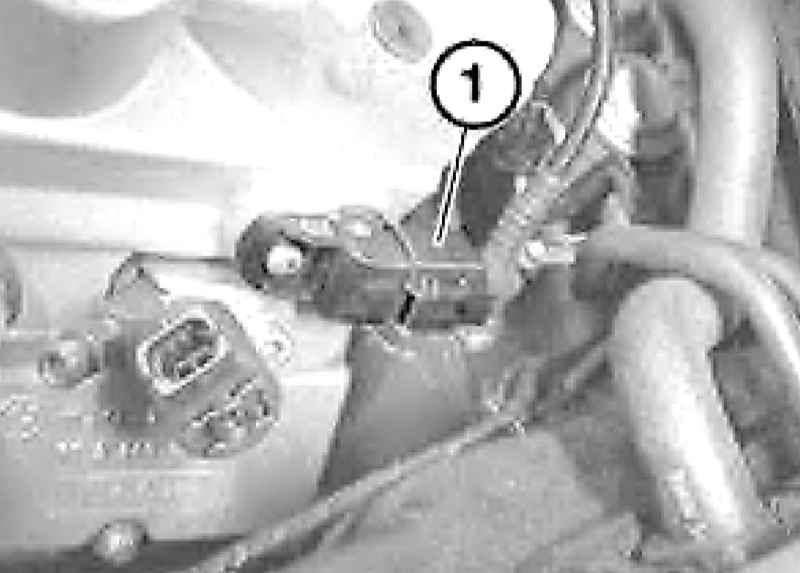

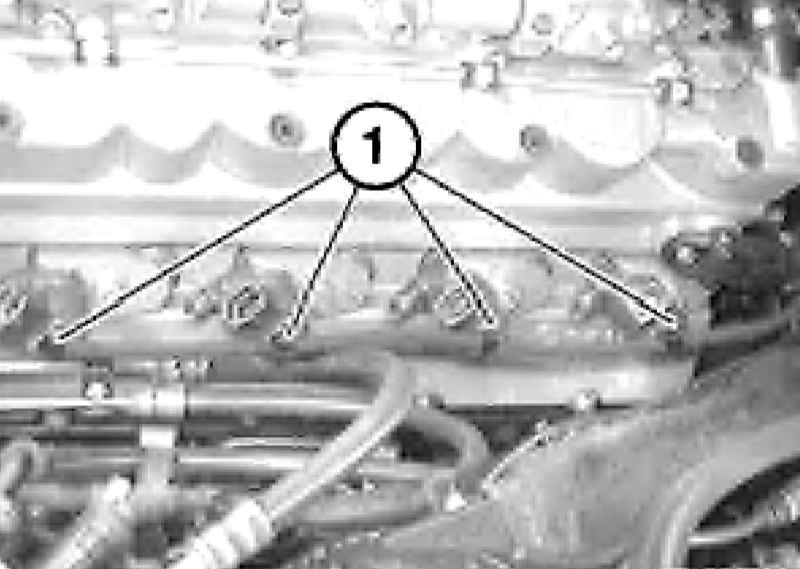

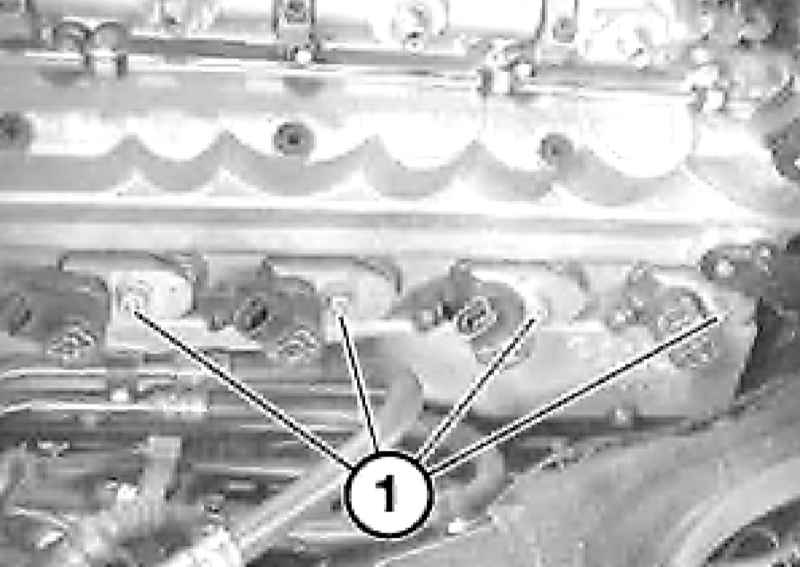

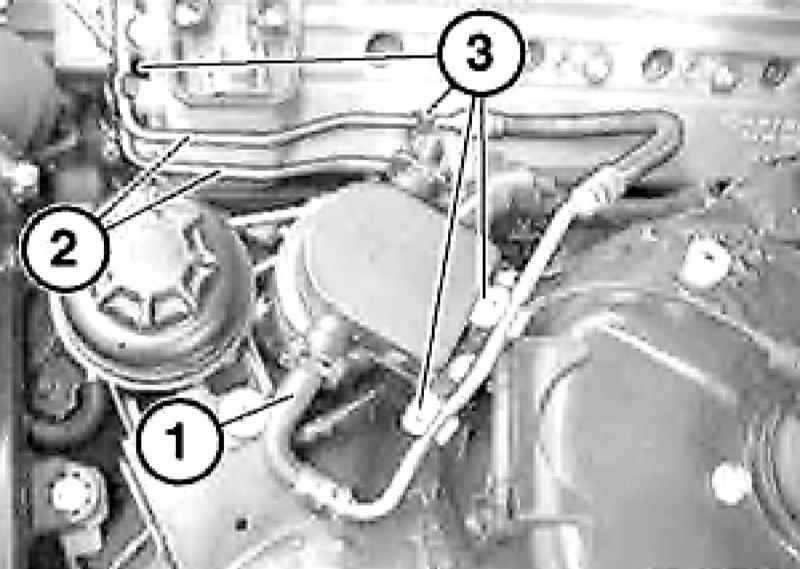

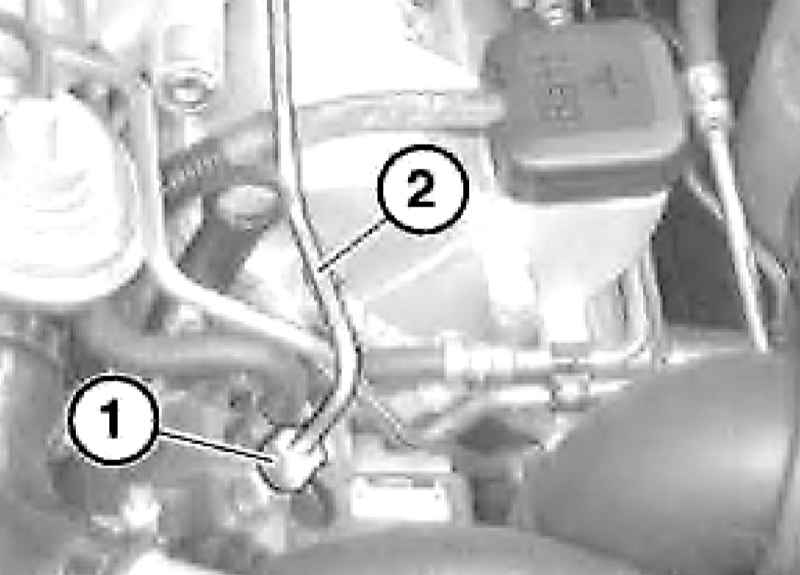

Отсоедините отрицательный провод от аккумуляторной батареи. Снимите верхнюю крышку двигателя и кожух форсунок. Отдайте резьбовые соединения напорных трубопроводов (3) и снимите трубопроводы, высвободив их из фиксаторов. Разъедините разъем (1) и выньте короб электропроводки (2) движением вверх. Нажмите на скобу (1) и снимите движением вверх штуцер (2) возвратного трубопровода. Отсоедините возвратные трубопроводы (1). При установке в случае повреждения замените уплотнительные кольца на штуцерах трубопроводов. Расфиксируйте и разъедините разъем. Выверните болты. При установке обратите внимание на правильность положения конической шайбы. В освободившиеся резьбовые отверстия вверните приспособления № 13 5 422 и при помощи специального приспособления № 13 5 421 снимите форсунки. Если уплотнительное кольцо форсунки осталось в головке блока цилиндров, замените его. Очистите посадочные поверхности форсунок в головке блока цилиндров. Выверните болты (1) и разберите резьбовое соединение (2). Разберите резьбовое соединение (1) и снимите напорный трубопровод (2). Снимите крышку вывода положительной клеммы аккумуляторной батареи, отдайте гайку и отведите положительный провод аккумуляторной батареи в сторону. Отсоедините топливопровод (1) от фильтра, высвободите топливопроводы (2) из держателей (3) и отведите топливопроводы (2) в сторону. Соберите вытекающее топливо. Снимите держатели (1), разожмите хомуты (2 и 3) и отсоедините шланг (4). Выверните все болты крепления крышки (1) головки блока цилиндров и снимите ее. Замените уплотнительные прокладки. Очистите сопрягаемые поверхности головки цилиндров и ее крышки. Переставьте датчик CMP на новую крышку головки цилиндров. При необходимости замените уплотнительное кольцо датчика. Переставьте кронштейн (1) на новую крышку головки блока цилиндров. Переставьте на новую крышку головки цилиндров кронштейны, вывод положительной клеммы аккумуляторной батареи и резиновые втулки. Кронштейны Вывод положительной клеммы Резиновые втулки Установите прокладку (1), наложите уплотнительную шайбу (2) и вставьте в нее втулку (3). Используйте новые прокладки. Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов.

Правая головка цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

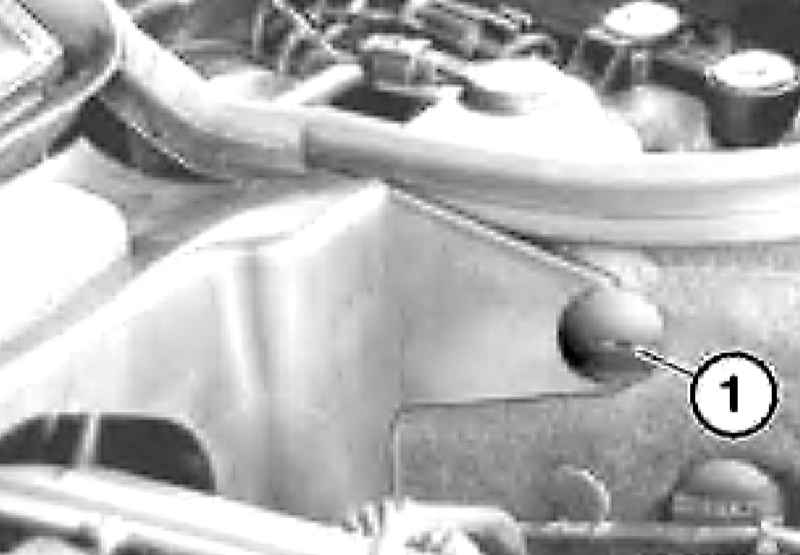

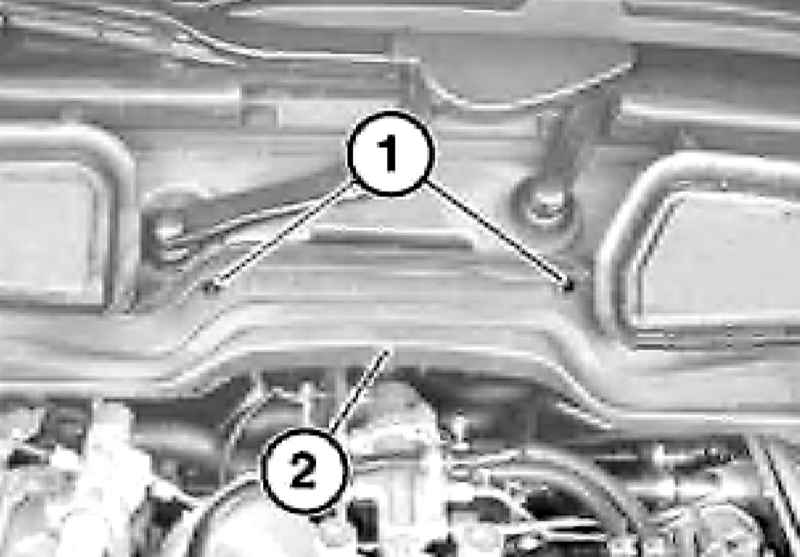

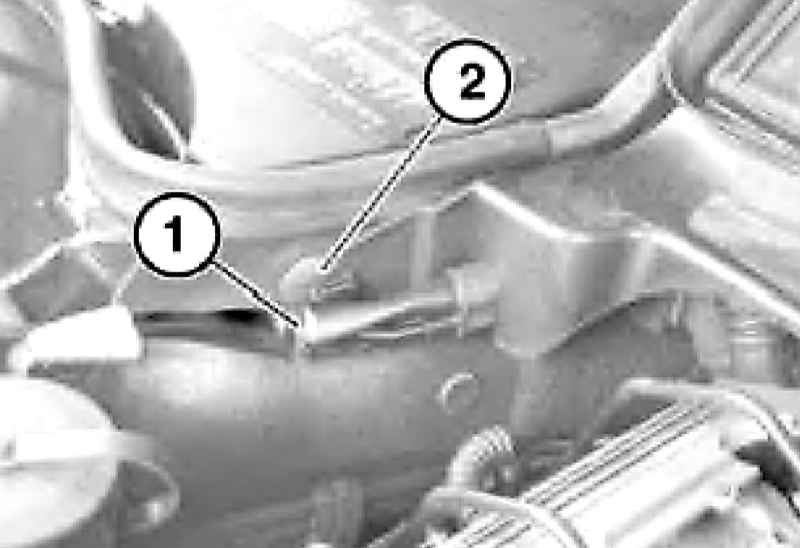

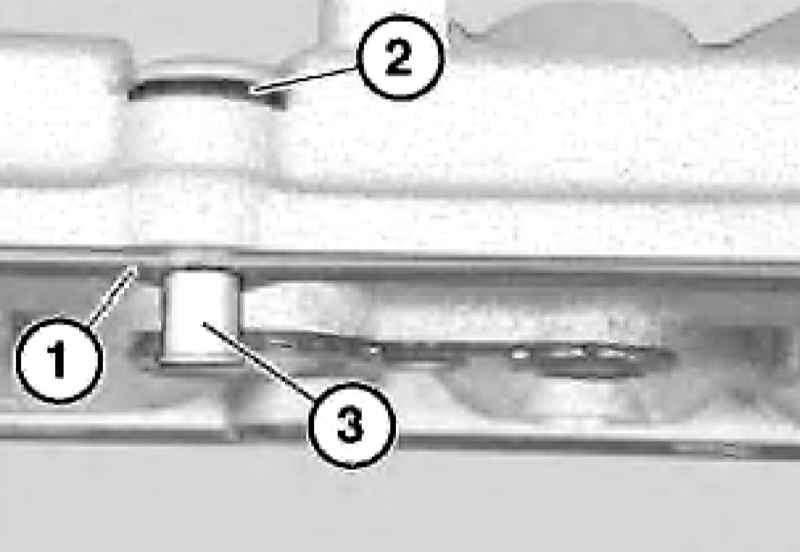

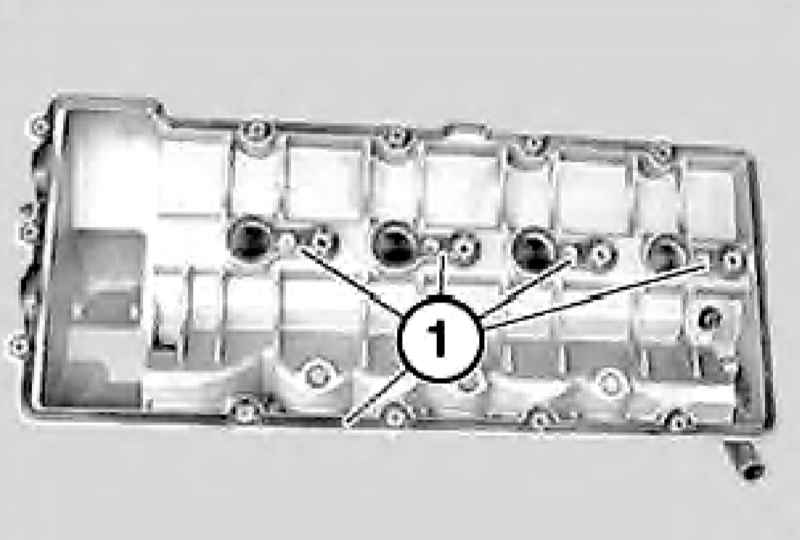

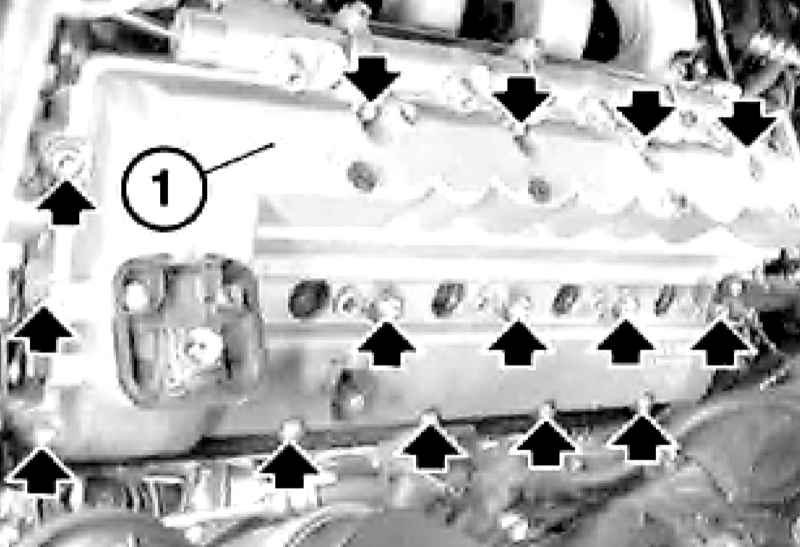

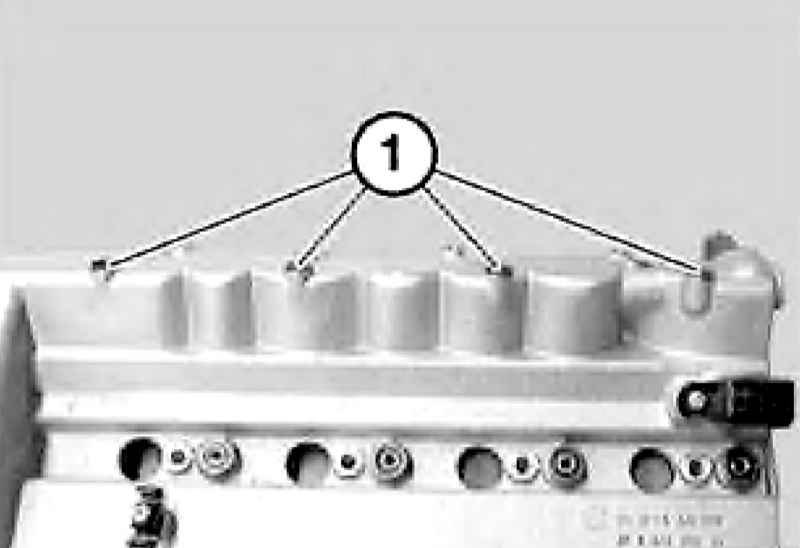

Снимите форсунки правого ряда цилиндров (см. Раздел Снятие и установка форсунок Главы Системы питания и выпуска отработавших газов). Отдайте резьбовое крепление. Снимите хомут (1) жгута электропроводки и отдайте гайку (2). Выверните болты (1) и снимите крышку (2). Выверните все болты крепления крышки головки цилиндров (см. иллюстрацию) и снимите ее. Замените уплотнительные прокладки (см. иллюстрацию). Очистите сопрягаемые поверхности головки цилиндров и ее крышки. Установите прокладку (1), наложите уплотнительную шайбу (2) и вставьте в нее втулку (3). Используйте новые прокладки. Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов.
