4.4.9. Снятие и установка демпфера крутильных колебаний и его ступицы

Демпфер крутильных колебаний

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите приводные ремни (см. Раздел Снятие и установка ремней привода вспомогательных агрегатов).

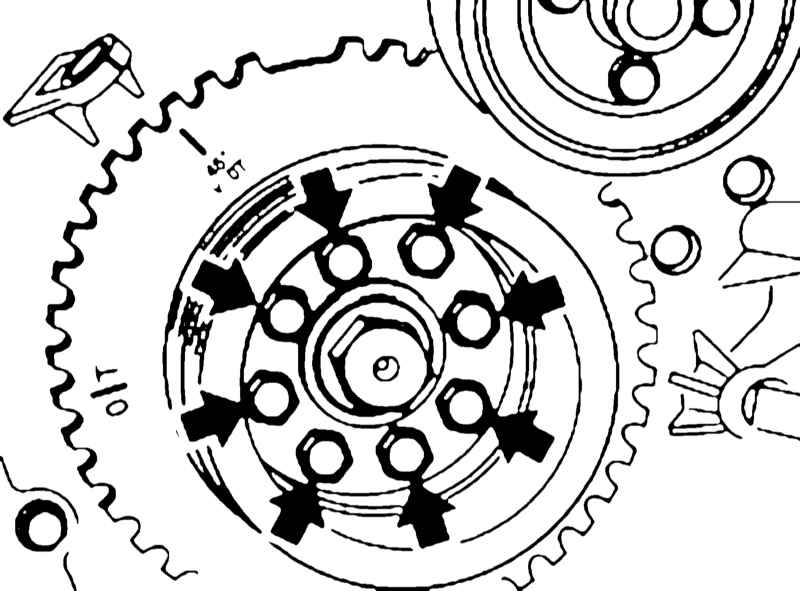

Выверните болты и снимите демпфер крутильных колебаний.

Положение демпфера определяется центрирующим штифтом.

Установка производится в обратном порядке. Используйте новые болты крепления демпфера.

Ступица демпфера

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите демпфер крутильных колебаний.

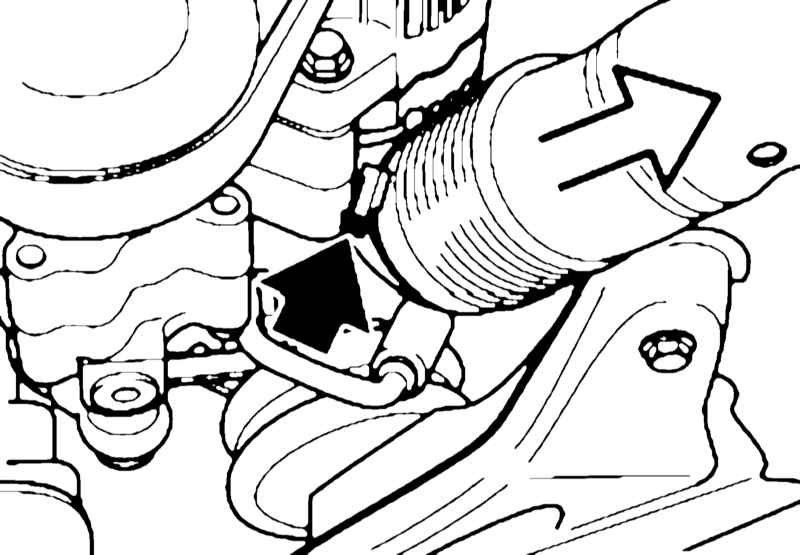

Отсоедините патрубок обдува генератора.

Снимите левый и правый каналы обдува тормозных механизмов. При необходимости снимите шланг подачи дополнительного воздуха (см. Главу Системы питания и выпуска отработавших газов). Снимите держатель патрубка с опоры двигателя.

Обратите внимание на положение центрирующего штифта.

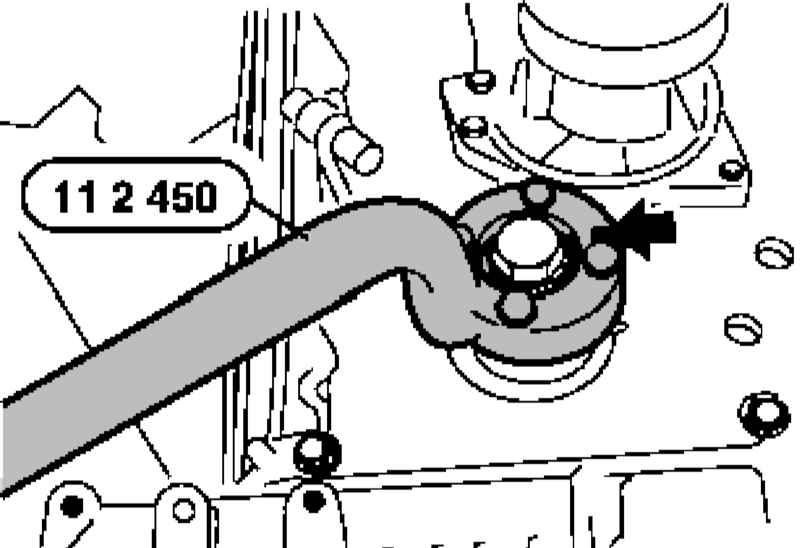

Установите приспособление №11 2 450.

Чтобы не допустить повреждения опоры двигателя, между опорой и приспособлением № 11 2 450 проложите деревянный брусок.

Выверните центральный болт и снимите ступицу демпфера крутильных колебаний.

Установка производится в обратном порядке. Используйте новый болт крепления ступицы.
