6.4.2. Снятие и установка нагнетателя воздуха системы SAI

Снимите корпус воздухоочистителя (см. Раздел Снятие и установка корпуса воздухоочистителя).

Модели с двигателями M60

 ПОРЯДОК ВЫПОЛНЕНИЯ

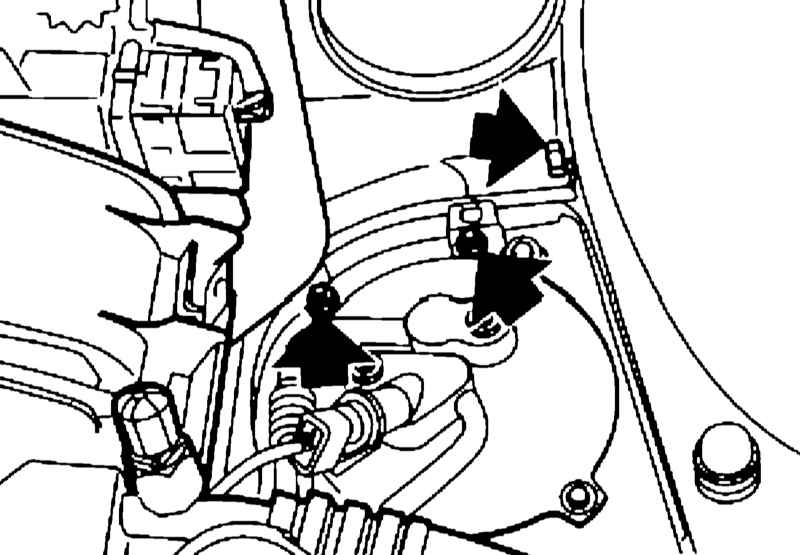

  1. Отдайте гайки крепления воздушного нагнетателя воздуха системы SAI к кузову.
  1. Снимите переднюю панель защиты картера двигателя.
  2. Снимите правую направляющую воздушного потока и правый патрубок вентиляции тормозного диска.
  3. Отсоедините от нагнетателя напорный рукав и шланг для забора воздуха. Разъедините разъем электропроводки нагнетателя.
  4. Выньте нагнетатель и при необходимости снимите с него держатели.
  5. Установка производится в обратном порядке.

Модели с двигателем M73

 ПОРЯДОК ВЫПОЛНЕНИЯ

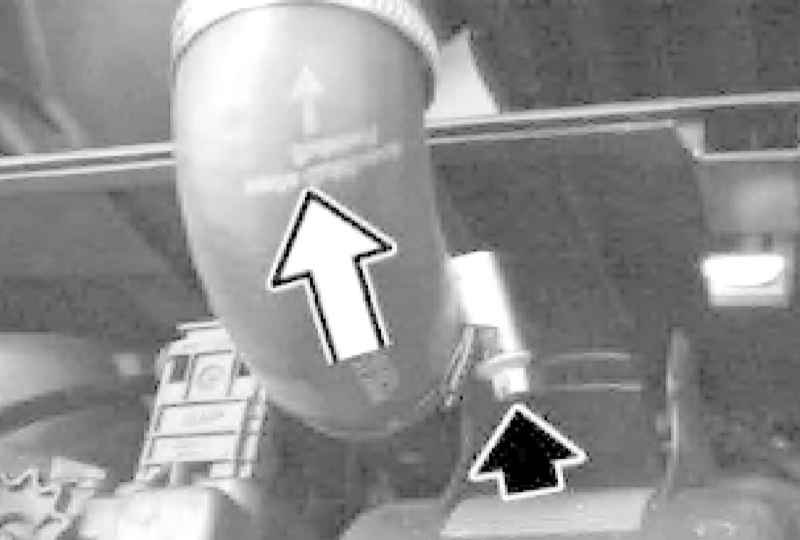

  1. Ослабьте хомут и отсоедините шланг.

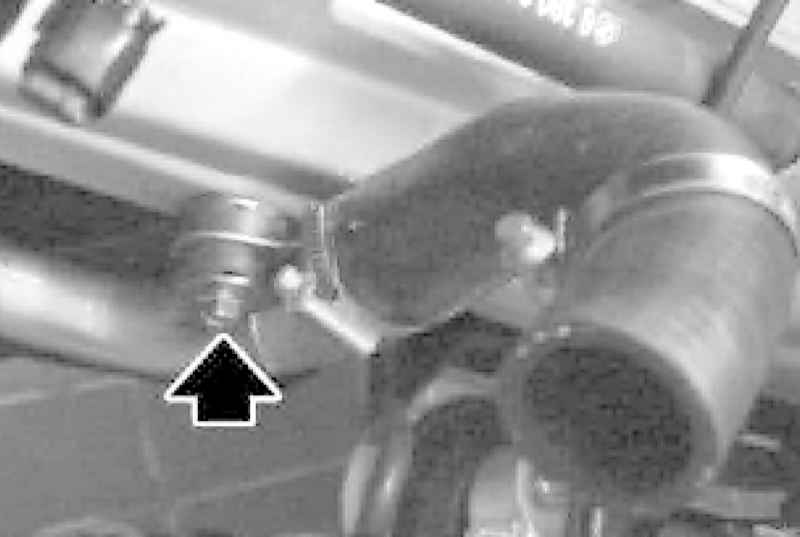

  1. Выверните болт крепления держателя шланга к переднему лонжерону.

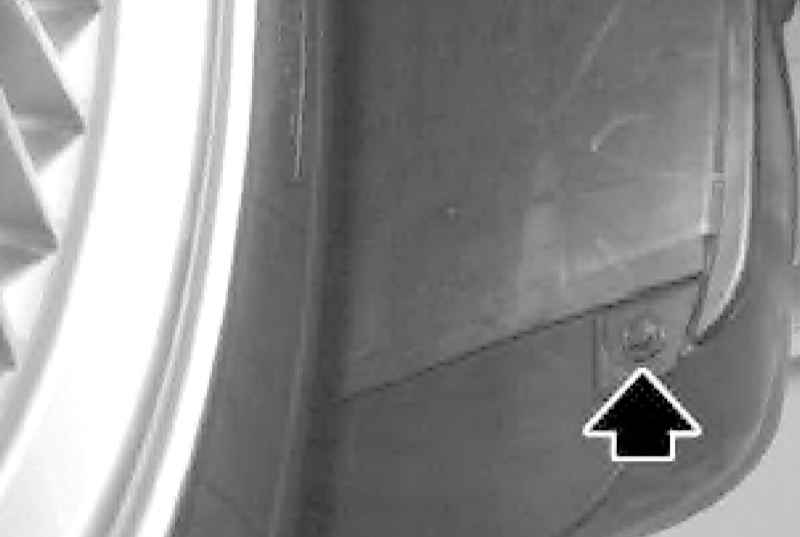

  1. Выверните винт.

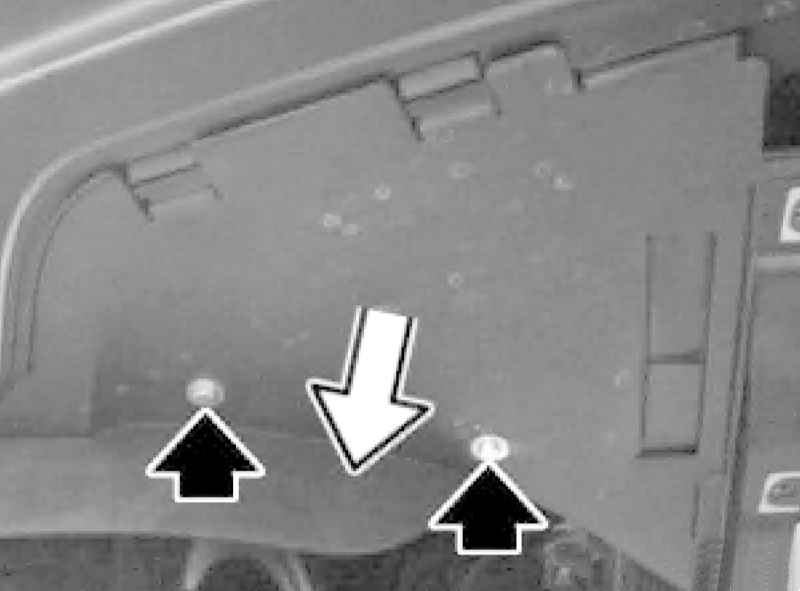

  1. Выверните болты крепления и снимите крышку. Снимите правую противотуманную фару (см. Главу Бортовое электрооборудование).

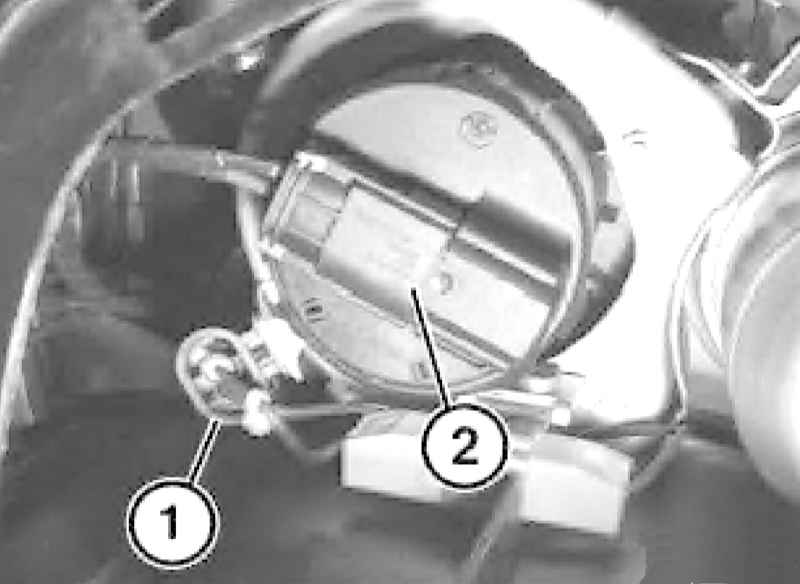

  1. Разъедините разъемы.

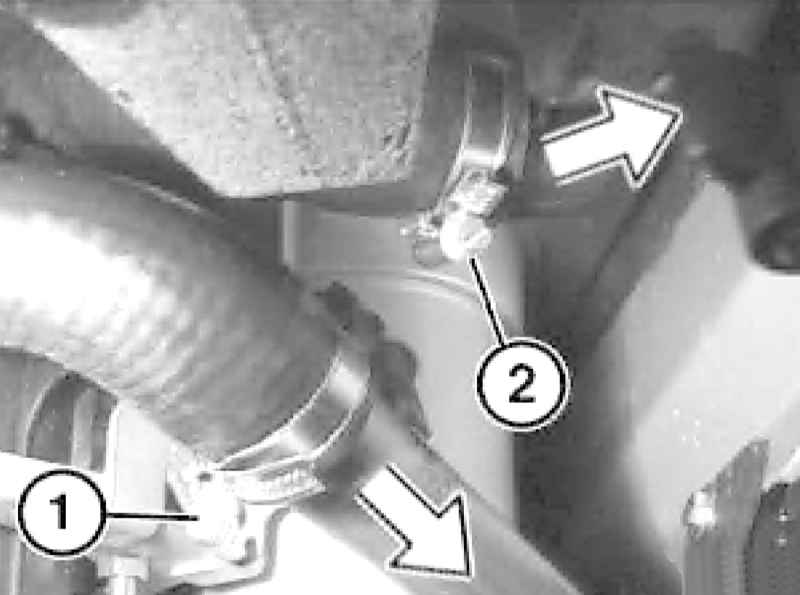

  1. Ослабьте хомуты и снимите шланги.

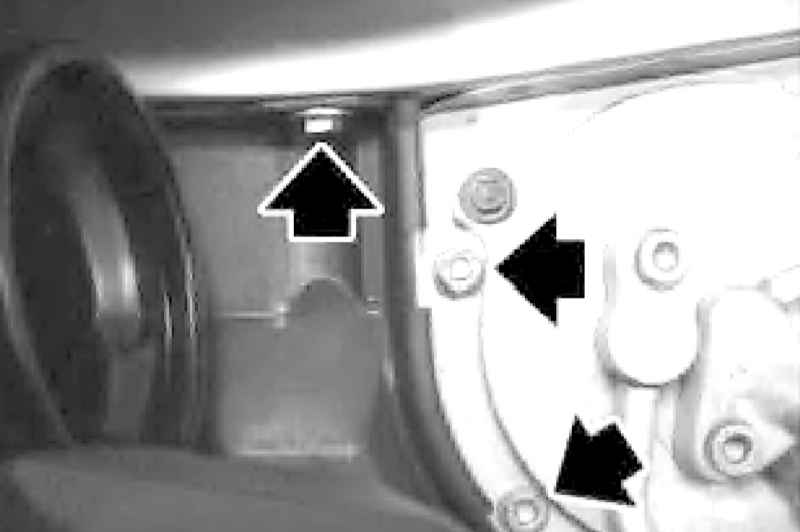

  1. Выверните болты и выньте нагнетатель вместе с кронштейном по направлению вверх.
  1. При необходимости снимите резистор и шланг и выньте нагнетатель из кронштейна.
  2. Установка производится в обратном порядке.
