2.1.8. Снятие и установка крышек распределительного ремня

Эта процедура относится только к двигателям М20 и М40.

Если радиоприемник Вашего автомобиля оборудован системой защиты от воровства, удостоверьтесь, что Вы набрали правильный код перед отсоединением батареи.

Если после подсоединения батареи надписи на приборном щитке появились не на том языке, обратитесь к Разделу Система защиты аудиосистемы от воровства и язык приборного щитка, где описана процедура установки нужного языка.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод батареи.
Снимите муфту привода и кожух вентилятора (см. Главу Система охлаждения).
На двигателе М20 снимите радиатор (см. Главу Система охлаждения).
Снимите шкив приводного ремня вентилятора.

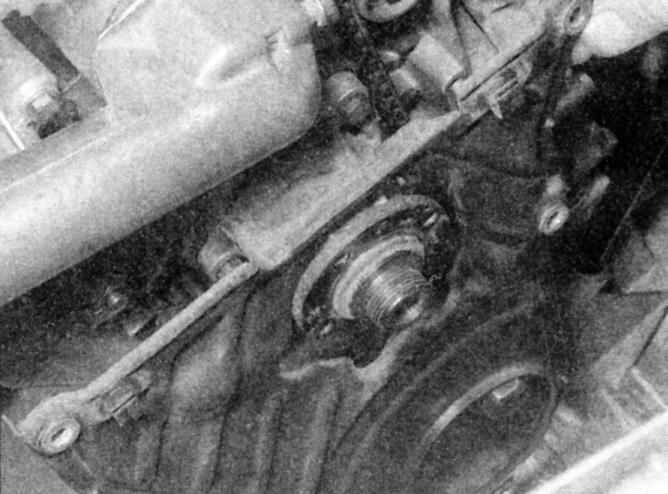

Отсоедините проводку датчика стандарта, если он предусмотрен, которая проходит через переднюю часть крышки распределительного ремня, и отведите его в сторону.

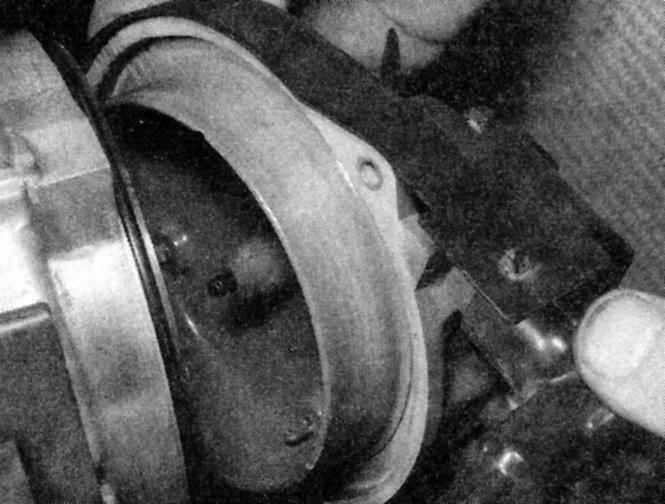

Если крышка распределителя зажигания установлена прямо на верхней крышке распределительного ремня, снимите крышку распределителя, бегунок и черную пластиковую крышку, расположенную под бегунком.

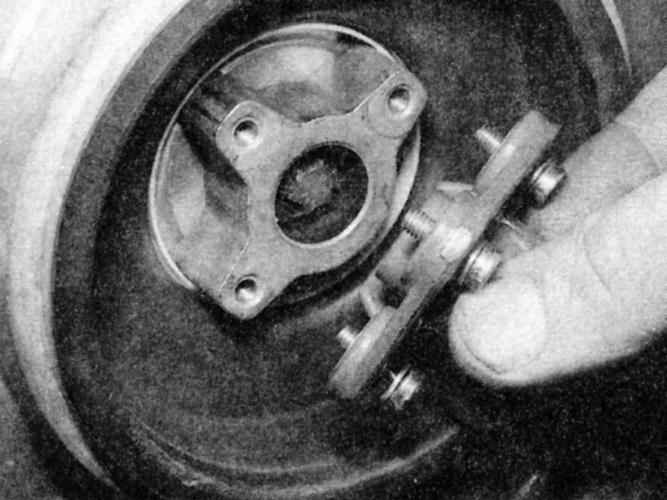

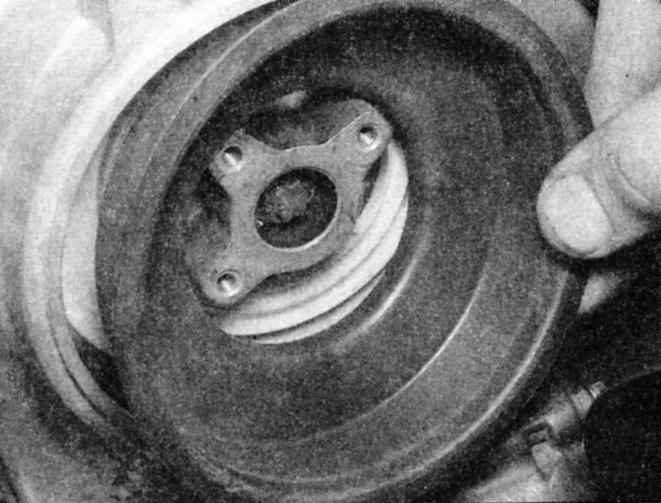

Снимите шкив приводного ремня и демпфер нижнего вентилятора. Удерживайте центральный болт шкива коленвала во время ослабления болтов наружного шкива/демпфера.

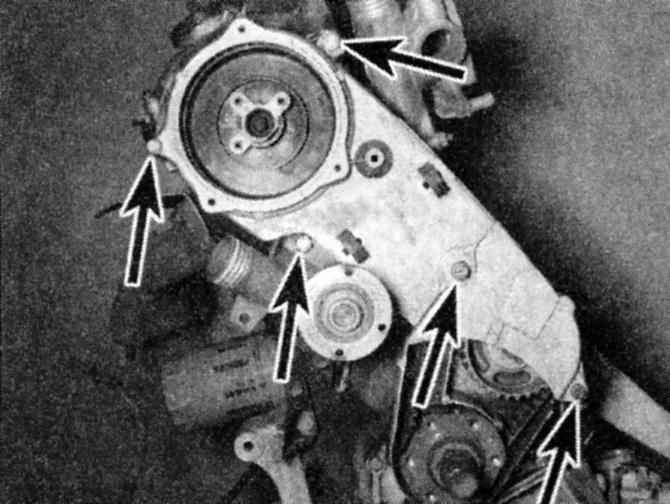

Отдайте болты/гайки крепления крышек распределительного ремня к двигателю.

Снимите сначала верхнюю крышку, затем нижнюю.

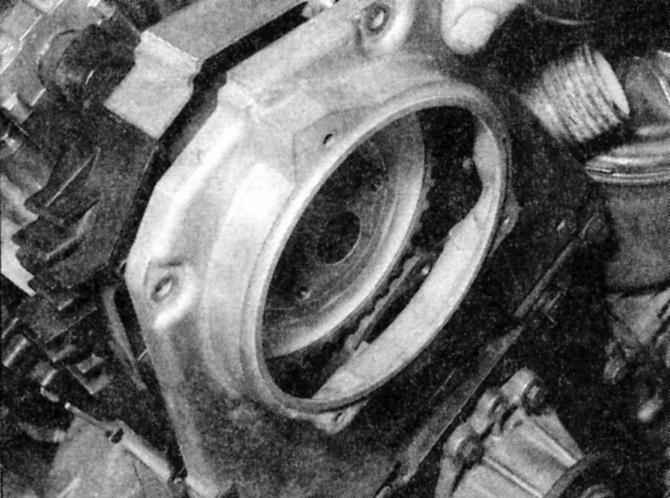

На верхней крышке имеются две втулки для совмещения положений верхнего болта. При сборке удостоверьтесь, что они на месте.

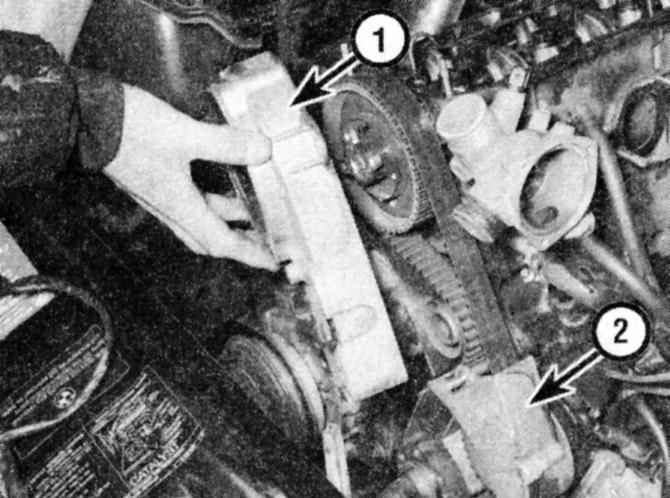

1 — Верхняя крышка распределительного ремня
2 — Нижняя крышка распределительного ремня

Установку производите в обратном порядке. Надежно затяните болты крышек.
