2.1.3. Снятие и установка крышки головки цилиндров
|
Если радиоприемник Вашего автомобиля оборудован системой защиты от воровства, удостоверьтесь, что Вы набрали правильный код перед отсоединением батареи.
|
Снятие
|
|
- Отсоедините отрицательный провод батареи.
- Отсоедините шланг сапуна от крышки головки цилиндров.
- На двигателях М20 отболтите и снимите опорную скобу впускного трубопровода и, если имеется, скобу для датчиков двигателя или стабилизатора холостого хода (вероятно, потребуется отсоединить электрические разъемы сенсоров и стабилизатора).
- На двигателях М30 отсоедините электрический разъем измерителя воздушного потока. Снимите зажимы с электропроводки и отведите ее в сторону.
- Там, где необходимо на двигателях М30, отсоедините шланги и штуцерные соединения от шланга впускного воздуховода, затем отпустите зажим и снимите шланг с корпуса дроссельной заслонки. Отдайте гайки крепления кожуха воздухоочистителя и снимите кожух вместе с шлангом и измерителем воздушного потока.
- Отдайте крепежные гайки и шайбы крышки головки цилиндров.
|

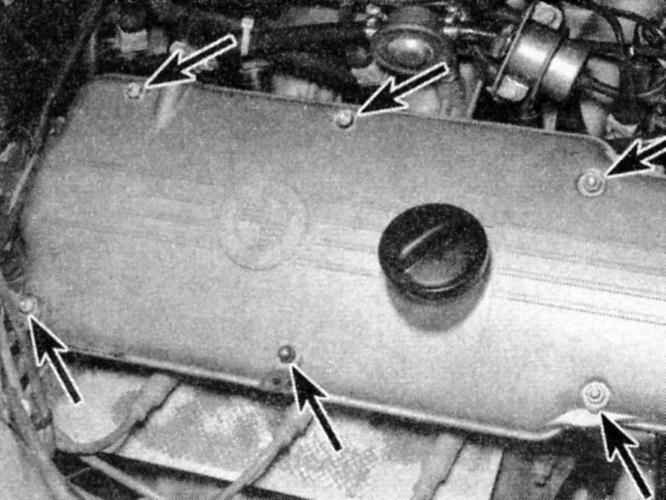

Расположение болтов крышки головки цилиндров (указаны стрелками) на четырехцилиндровых двигателях М10.
|
|

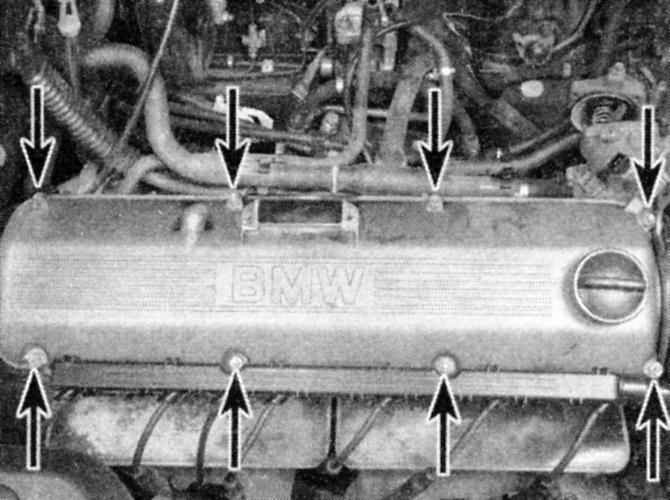

Расположение болтов крышки головки цилиндров (указаны стрелками) на шестицилиндровых двигателях М20.
|
- Где необходимо, отсоедините зажим или крышку провода свечи зажигания от винта регулировки зазора и отложите его в сторону. Обычно не возникает необходимости отсоединения проводов свечей зажигания.
- Снимите крышку головки цилиндров и прокладку. Выбросьте старую прокладку. На двигателях М40 также снимите крышку распредвала.
|

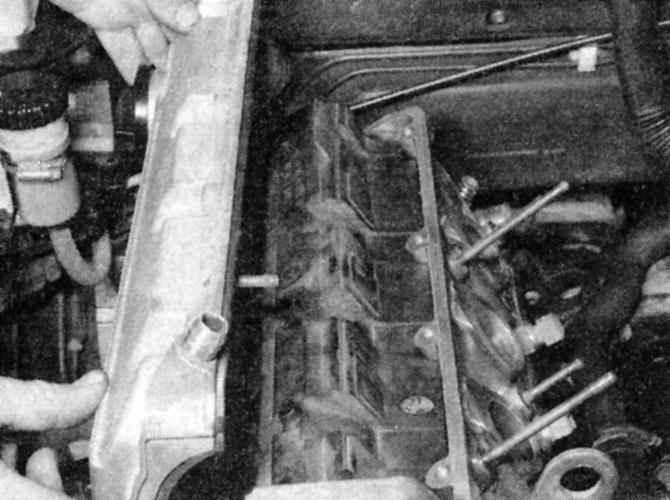

- Снимите крышку головки цилиндров с двигателя М40.
|
|

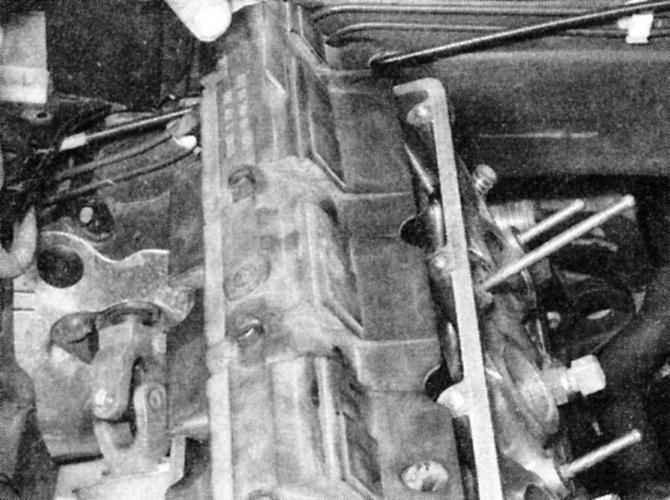

- Снимите крышку распредвала с двигателя М40.
|
|

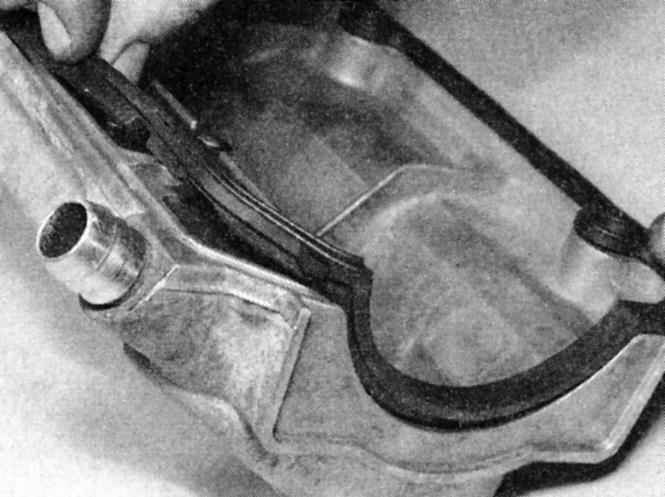

- Снимите прокладку крышки головки цилиндров с двигателя М40.
|
- Если предусмотрено, снимите полукруглое уплотнение с клапана на передней части головки цилиндров.
|
|
Установка
|
|
- Используя скребок, удалите все следы материала старой прокладки с поверхностей крышки и головки цилиндров.
|
|
Будьте крайне осторожны, чтобы не повредить мягкие алюминиевые поверхности. В продаже имеются, и могут оказаться полезными, специальные растворители для удаления прокладок. После того, как материал прокладки полностью удален, поверхности прокладки можно очистить от смазки с помощью тряпки, смоченной в подходящем растворителе.
|
- Если предусмотрено, установите полукруглое уплотнение на клапан в передней части головки цилиндров, затем нанесите специальный герметик RTV для прокладок на соединения между уплотнением и соответствующей поверхностью прокладки крышки головки цилиндров.
|
После нанесения герметика следует установить крышку головки цилиндров и затянуть гайки в пределах не более десяти минут.
|
- Установите крышку распредвала (двигатели М40), крышку головки цилиндров и новую прокладку. Насадите шайбы и гайки; надежно и ровно затяните гайки. Не перетягивайте их - они должны быть затянуты настолько, чтобы предотвратить утечку масла через прокладку, но не чрезмерно, чтобы не деформировать крышку.
- Остальная часть процедуры установки соответствует снятию в обратном порядке.
|
|
|
|
