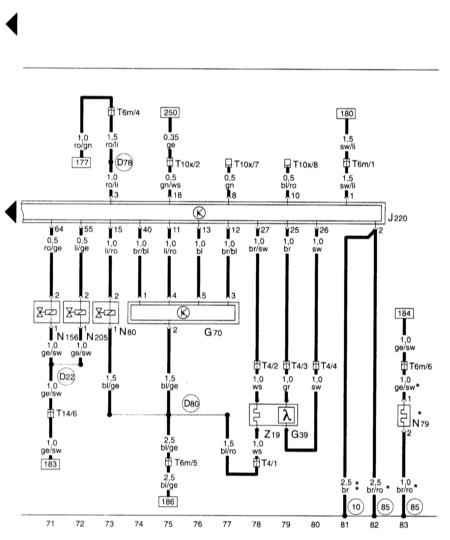

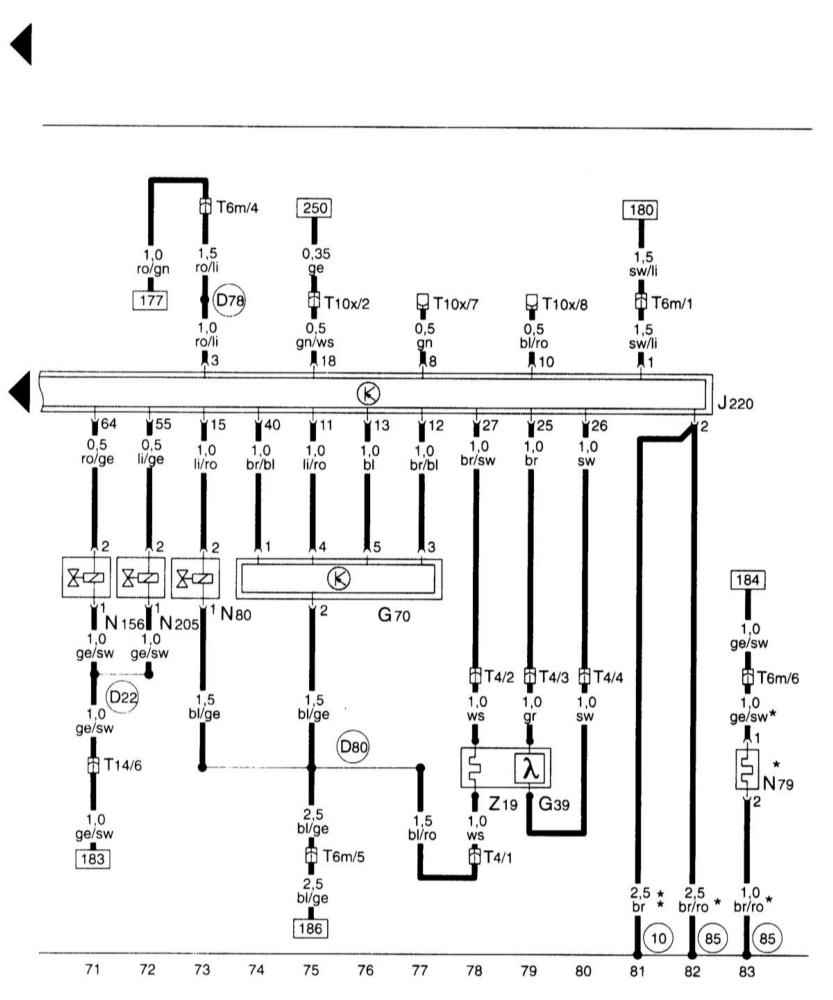

14.9. Прибор управления для Motronic, датчика кислорода, измерителя массы воздуха, регулятор распределительного вала, электромагнитного клапана продувки адсорбера, переключателя впускного трубопровод
